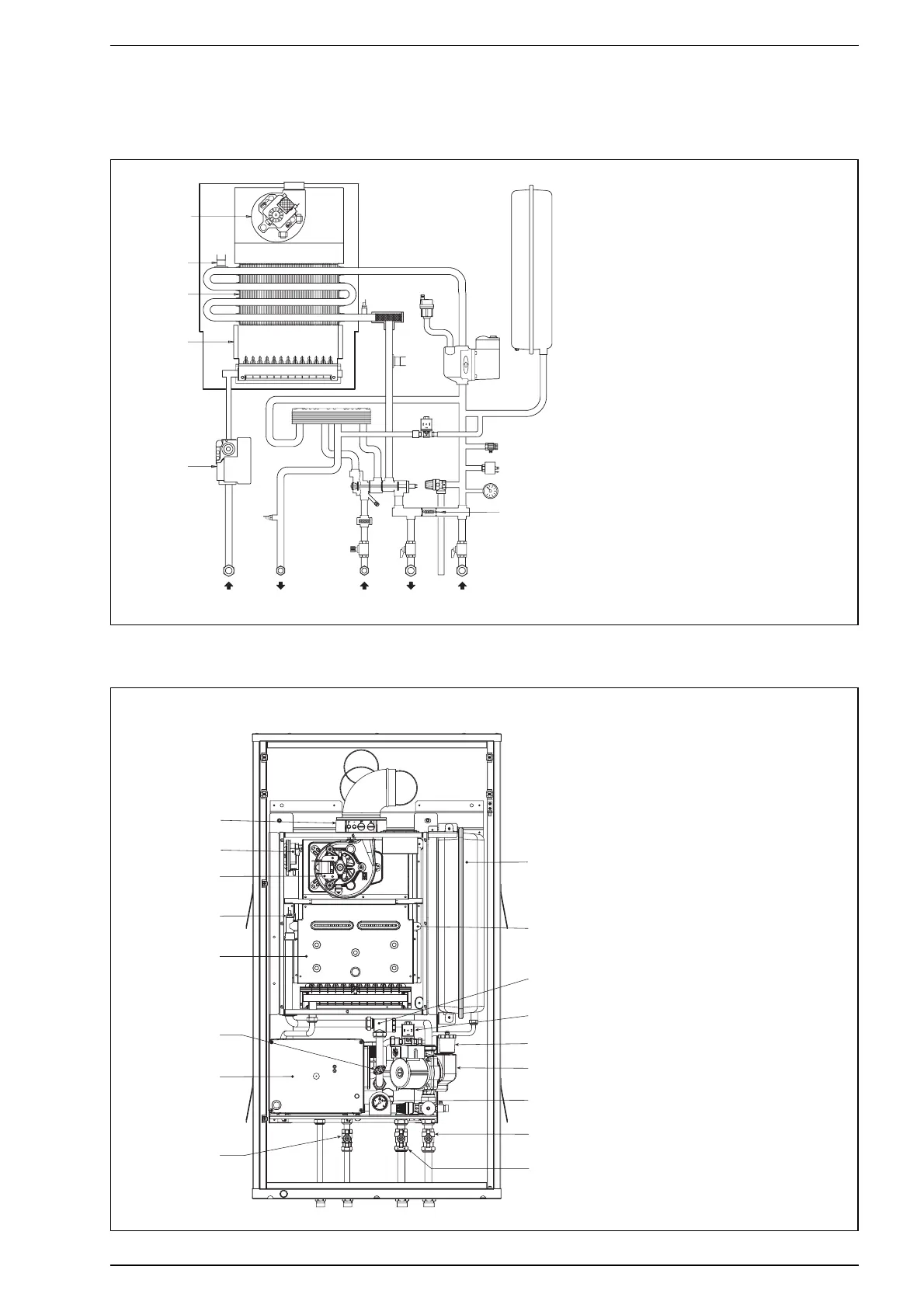

1.4 ESQUEMA DE FUNCIONAMIENTO
15
1
2
3
4
5
6
7
8
9
17
16
10
11
12
13
14
25
11
9
10
12
4
3
2
1
5
6
7
13
24
15
14
8
20
23
22
21
19
18
17
16
G
U
EM R
Fig. 2
Fig. 3
LEYENDA
1 Ventilador
2 Termóstato límite 85°C
3 Intercambiador primario
4 Cámara de combustión
5 Válvula gas
6 Sonda sanitario (SS)
7 Intercambiador sanitario de láminas
8 Válvula presostática con carga
9 Sonda calefacción (SM)
10 Termóstato de seguridad 100°C
11 Válvula purgador de aire
12 Circulador
13 Vaso de expansión
14 Termoactuador
15 Válvula de seguridad
16 Descarga caldera
17 Presóstato agua
18 Hidrómetro
19 By-pass automático
20 Filtro agua sanitaria
21 Grifo retorno instalación
22 Grifo ida instalación
23 Grifo entrada sanitario
24 Electroválvula relleno instalación
25 Filtro circuito de calefacción
1.5 COMPONENTES PRINCIPALES
LEYENDA
1 Cuadro eléctrico
2 Termóstato de seguridad
3 Cámara de combustión
4 Sonda calefacción (SM)
5 Ventilador
6 Presóstato aire
7 Colector con tomas
8 Vaso de expansión
9 Intercambiador primario
10 Válvula purgador de aire
11 Circulador
12 Hidrómetro
13 Grifo retorno instalación
14 Grifo ida instalación
15 Grifo entrada sanitario
16 Electroválvula relleno instalación
17 Filtro circuito de calefacción
