43
INGRESSI
TELE ZONE
CN1 CN4
USCITA
RELE' (consenso)
CN3
230 V
~
5A
Micro valvola
di zona VZ2
Valvola di zona VZ1
La prima zona (VZ1) è gestita
dal CONTROLLO REMOTO 582 HRC.
La valvola di zona si collega ai morsetti
CN3 del micro "RELE' (consenso)".
Micro valvola
di zona VZ3
Morsettiera quadro caldaia
(connessione controllo remoto)
CONTROLLO REMOTO 582 HRC
SECONDA E TERZA ZONA
Alimentare attraverso una linea elettrica
a parte i regolatori climatici (TA2-3)
e relative valvole di zona (VZ2-3).
I micro delle valvole di zona, tra loro
elettricamente in parallelo, sono collegati
ai morsetti CN4 "INGRESSI -ZONE" del
CONTROLLO REMOTO 582 HRC.
L
N
TA2
TA3
VZ2
VZ3

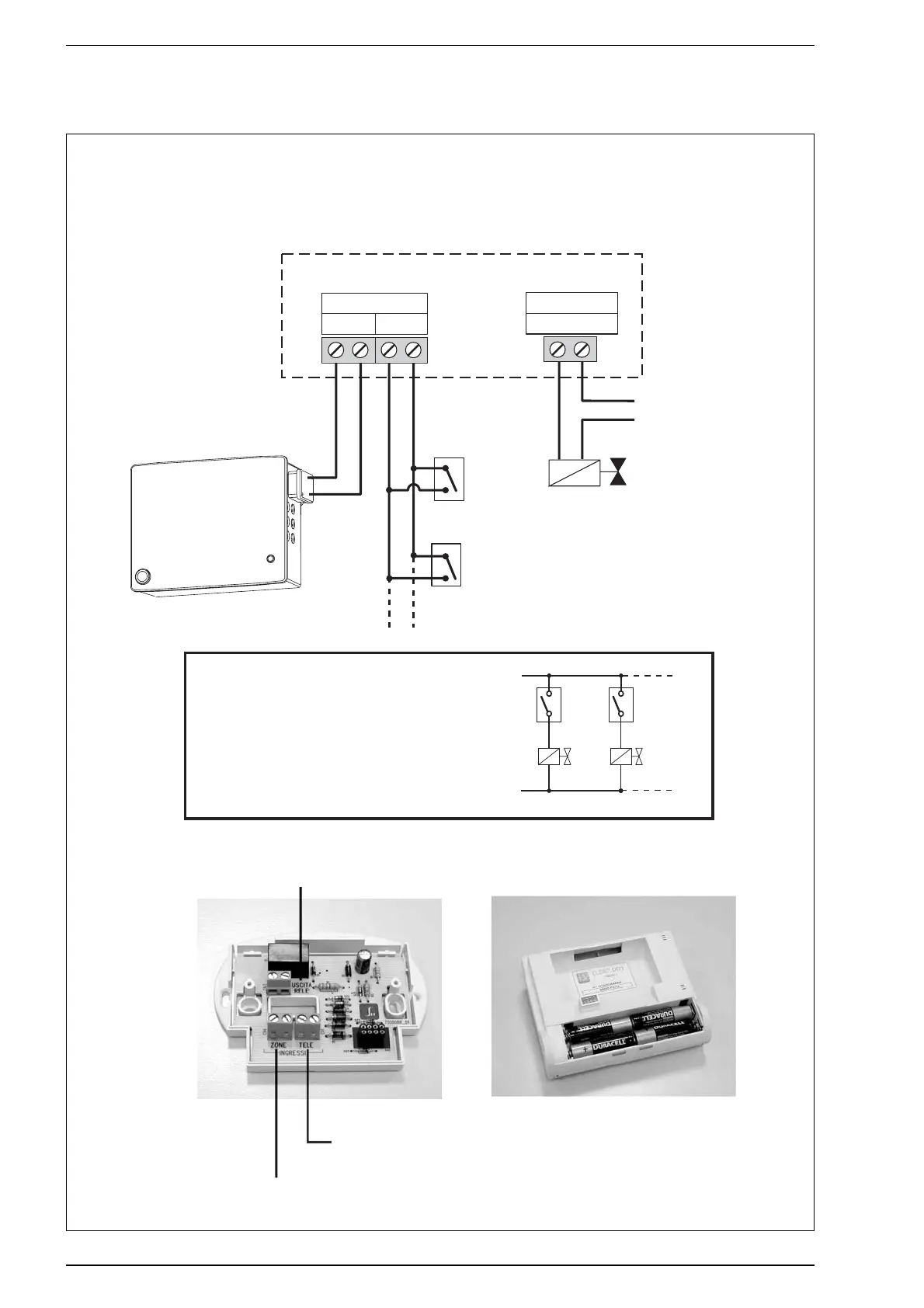

Fig. 4
NOTA: En caso de instalación por zonas, si no se utiliza el mando remoto a distancia como termóstato de una zona (inutilización
del borne CN3) se debe programar la temperatura ambiente al mínimo del valor (0 °C) en todos los niveles regulables (mín) y (T1)
(T2) (T3). La operación es necesaria para evitar la puesta en marcha de la caldera como consecuencia de la llamada del mismo
mando remoto.
conexión válvula zona VZ1
conexión entrada
mando remoto a
distancia
collegamento microconexión micro
válvulas de zona VZ2 - VZ3...
SEGUNDA Y TERCERA ZONA
Alimentar a través una línea eléctrica a parte los
reguladores climáticos (TA2-3) y las correspon-
dientes válvulas de zona (VZ2-3).
Los micros de las válvulas de zonas, entre ambas
eléctricamente en paralelo, están conectados a
los conectores CN4 "ENTRADA-ZONAS" del con-
trol remoto 582 HRC.
Válvula de zona VZ1
La primera zona (ZV1) se gestiona desde el
control remoto 582 HRC
La válvula de zona se conecta a los conecto-
res CN3 del micro "RELE (maniobra)"
CONTROL REMOTO 582 HRC
Micro válvula
de zona VZ2
Micro válvula
de zona VZ3
Regleta de conexión cuadro caldera
(conexión control remoto)
ENTRADA
ZONAS
SALIDA
RELE (maniobra)
