2.10 LIGAÇÃO ELÉCTRICA
A caldeira está equipada com um cabo
eléctrico que, em caso de substituição,
deverá ser fornicido pela SIME.
A alimentação deverá ser efectuada com
corrente monofásica 230V–50Hz através
de um interruptor geral protegido de um
fusível, com distancia entre contactos de
pelo menos 3 mm. O crono-termóstato a
utilizar deve ser de classe II em conformida-
de com a norma EN 60730.1.
NOTA: O aparelho deve ser ligado a um
equipamento eficaz de ligação à terra.
A SIME não se responsabiliza por danos
causados a pessoas e bens, derivados da
má ligação da caldeira à terra.
Antes de efectuar qualquer operação no
quadro eléctrico desligar a alimentação
alimentação eléctrica.
31
IT
ES
PT
GB

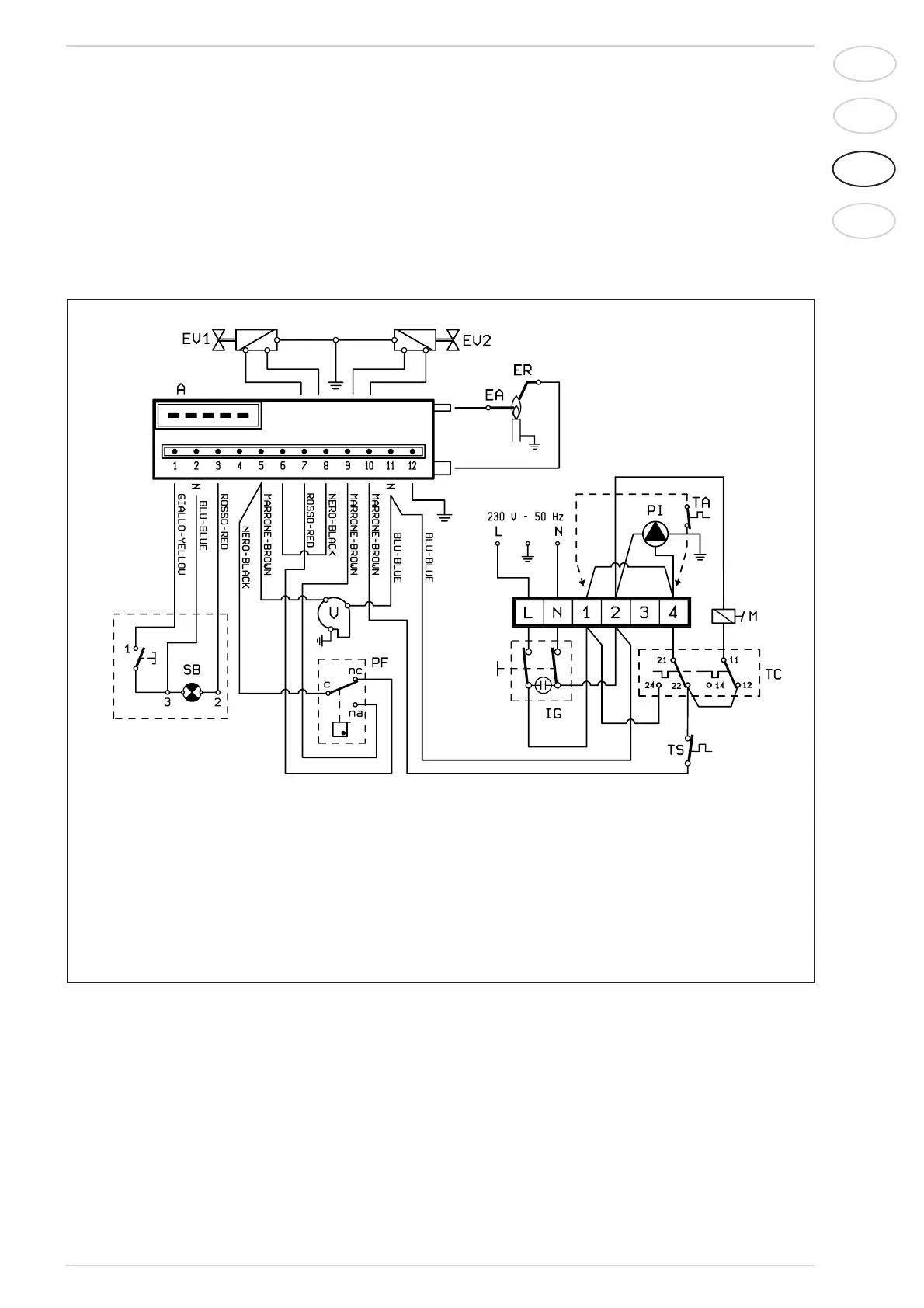

Fig. 7
2.10.1 Esquema eléctrico
LEGENDA
A Sistema de controlo de chama
ER Eléctrodo de ionização
EA Eléctrodo de acensão
EV1 Bobina válvula gás
EV2 Bobina válvula gás
V Ventilador
PF Pressóstato de fumos
TS Termóstato de segurança
SB Rearme do sistema de controlo de chama
TC
Termóstato
caldeira
M Modulador
IG Interruptor geral
PI Bomba instalação
TA Termóstato ambiente
NOTA: Ligando o termóstato de ambiente, desli-
gar a ponte 1-4 na placa de junções.
