Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867.
Selector de tensión de tipo ficha
La configuración de fábrica es para 230V. Para cambiar a 115V:
1. Verifique que la corriente eléctrica esté desconectada.
2. Jale de la ficha de cambio de tensión y sáquela de
laslengüetas.
3. Mueva la ficha de cambio de tensión a la posición de 115V.
Ahora la ficha cubrirá 2 lengüetas metálicas y la flecha en la
ficha quedará alineada con la flecha de 115V en la etiqueta
(consulte la Figura 7).
4. Conecte los conductores de alimentación a los dos tornillos
exteriores en el manóstato según se ilustra en el Figura 6.
5. Conecte el cable a tierra a una de las conexiones a tierra
según se ilustra en la Figura 6.
6. Si hay otros cables, tápelos.
7.
Vuelva a instalar las cubiertas del extremo del motor y del
manóstato.
Selector de tensión de tipo cuadrante
La configuración de fábrica es para 230 V. Para cambiar a 115 V:
1. Verifique que la corriente eléctrica esté desconectada.
2. Gire el cuadrante hacia la izquierda hasta que aparezca
115en la ventana del cuadrante según se ilustra en la fig.9.
3. Conecte los conductores de alimentación a los dos tornillos
exteriores en el manóstato según se ilustra en el Figura 8.
4. Conecte el cable a tierra a una de las conexiones a tierra
según se ilustra en la Figura 8.
5. Si hay otros cables, tápelos.
6.
Vuelva a instalar las cubiertas del extremo del motor y del
manóstato.
Electricidad 29
Desconecte la corriente antes de trabajar en la bomba, el motor, el conmutador a presión, o los cables.
AVISO: Los motores de 1/2 HP son de doble tensión y están configurados de fábrica a 115V. Los motores de 3/4 y 1 HP también son
de doble tensión, pero vienen configurados de fábrica a 230 V. Los tableros de bornes del motor (ubicados por debajo de la cubierta
del motor) deberán ser similares a los que se ilustran a continuación. Utilice las instrucciones para configurar su motor conforme a su
suministro de energía.
Nunca conecte un motor configurado a 115 V a una fuente de energía de 230 V.

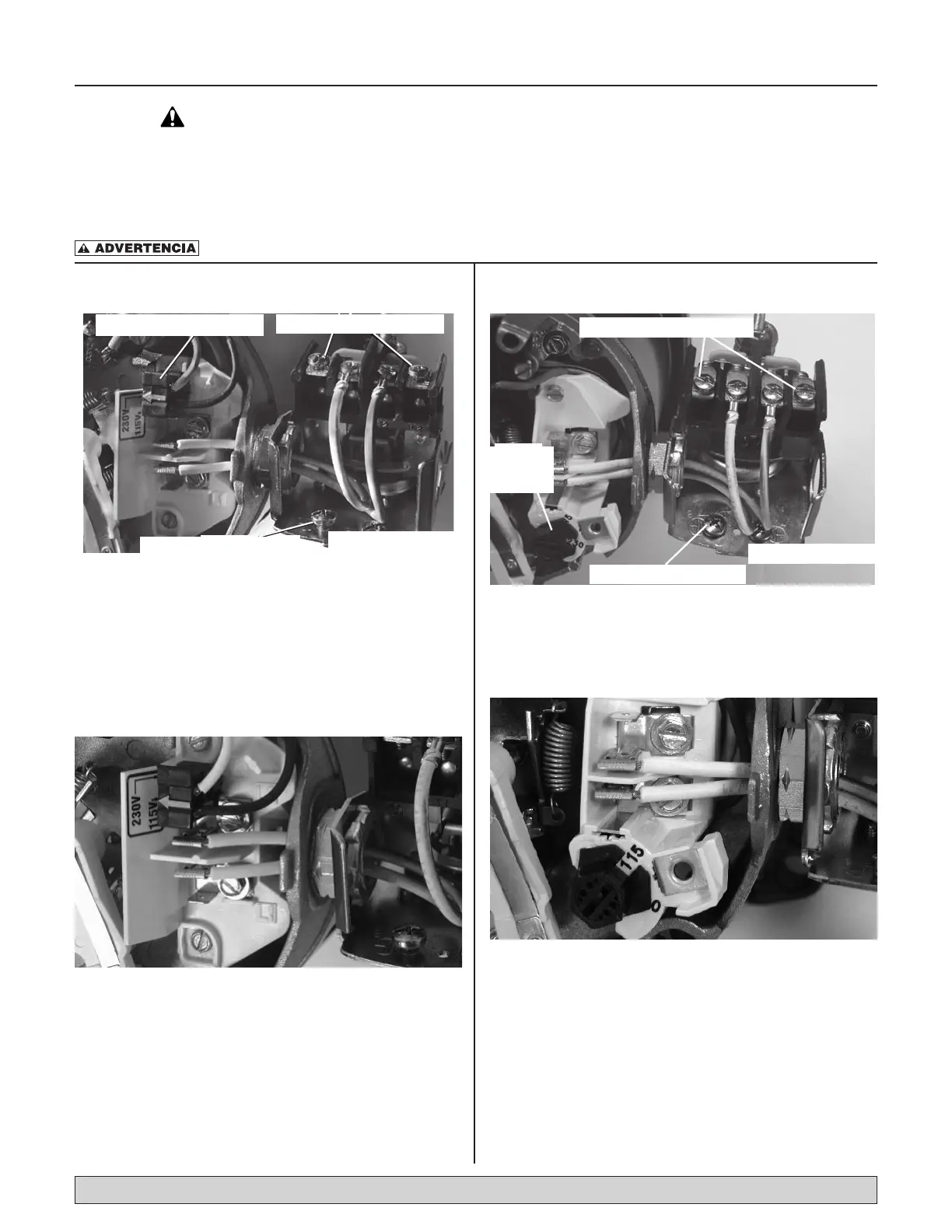

Configuraciones del interruptor del motor
Figura 7: Tensión configurada para 115 V, tipoficha.
Figura 9: Tensión configurada para 115V, tipocuadrante.
Figura 14: Tensión configurada para 230V, tipo ficha.
Po e Con ec ons
4
Ficha de cambio de tensión
Interruptor de Presión
Conexiones de alimentación
Conexión del cable a tierra
Figura 8: Tensión configurada para 230V, tipocuadrante.
Conexiones de alimentación
Interruptor de Presión
Cuadrante
de cambio
de tensión
Conexión del cable a tierra
