E. Varillas pulverizadoras de conexión rápida: Permite al usuario el cambio
rápido de las boquillas de alta presión. Refiérase a las Cómo utilizar el tubo
aplicador instrucciones en Operaciónsección.
F. Detergente del tanque: Alimenta los líquidos limpiadores a la bomba para
mezclarlos con agua. Refiérase a las instrucciones para la aplicación de
químicos y solventes limpiadores en Operaciónsección.
G. Manillar
H. Marco
J. Salida de la bomba
K. Entrada de la bomba
L. Boquillas de conexión rápida
M. Etiqueta de la boquilla
N. Perilla de la manija
0. Funda de pistola
P. Alivio térmico (no mostrado)
Q. Pantalla de filtro (no mostrado)
R. Bloqueo de disparo (no mostrado)
S. Herramienta de limpieza (no mostrado)
T. Fuente de agua (no mostrado)
ELEMENTOS BÁSICOS DEL MOTOR
Consulte el manual del usuario delmotor.
Control de cebado: Abre y cierra la válvula de cebado delcarburador.
Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de
retroceso que arranca elmotor.
Llave interruptora de l motor: Conecta y desconecta el sistema de ignición
delmotor.
INSTRUCCIONES PARA ARMAR (FIG. 2–4)
1. Busque todas las partes sueltas de la caja yretírelas.
2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y
coloque los paneles en posiciónhorizontal.
3. Coloque una mano en el mango (G) y una mano en el mando (N). Saque con
cuidado la perilla y gire la manija hacia arriba hasta que encaje en su lugar.
AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el
marco cuando realice el ensamblado para nopellizcarse.

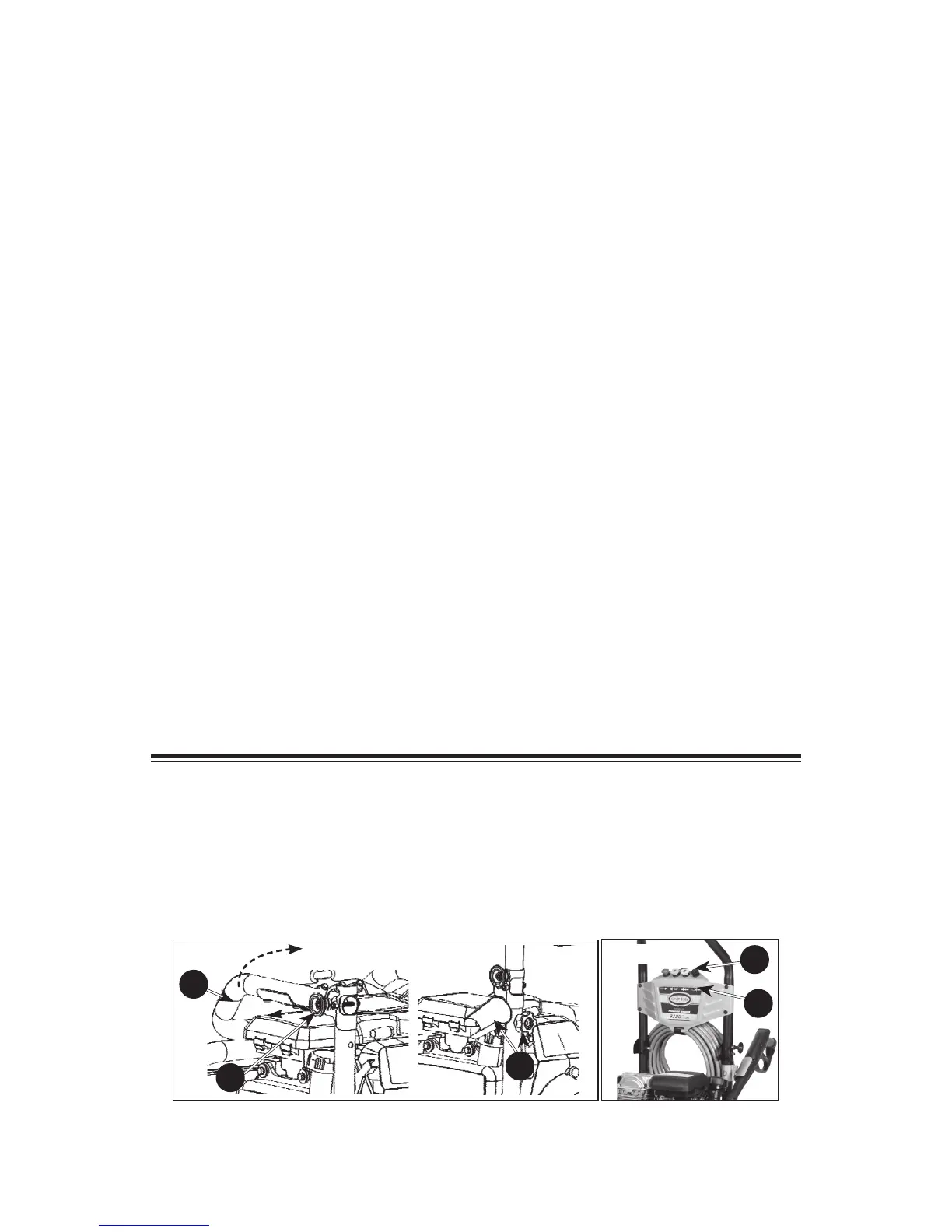

FIG. 2
G
N
FIG. 2A
L
M
O
4. Monte la funda de la pistola (O) en el tubo del armazón vertical usando el
perno de la montura y la perilla provistas.
