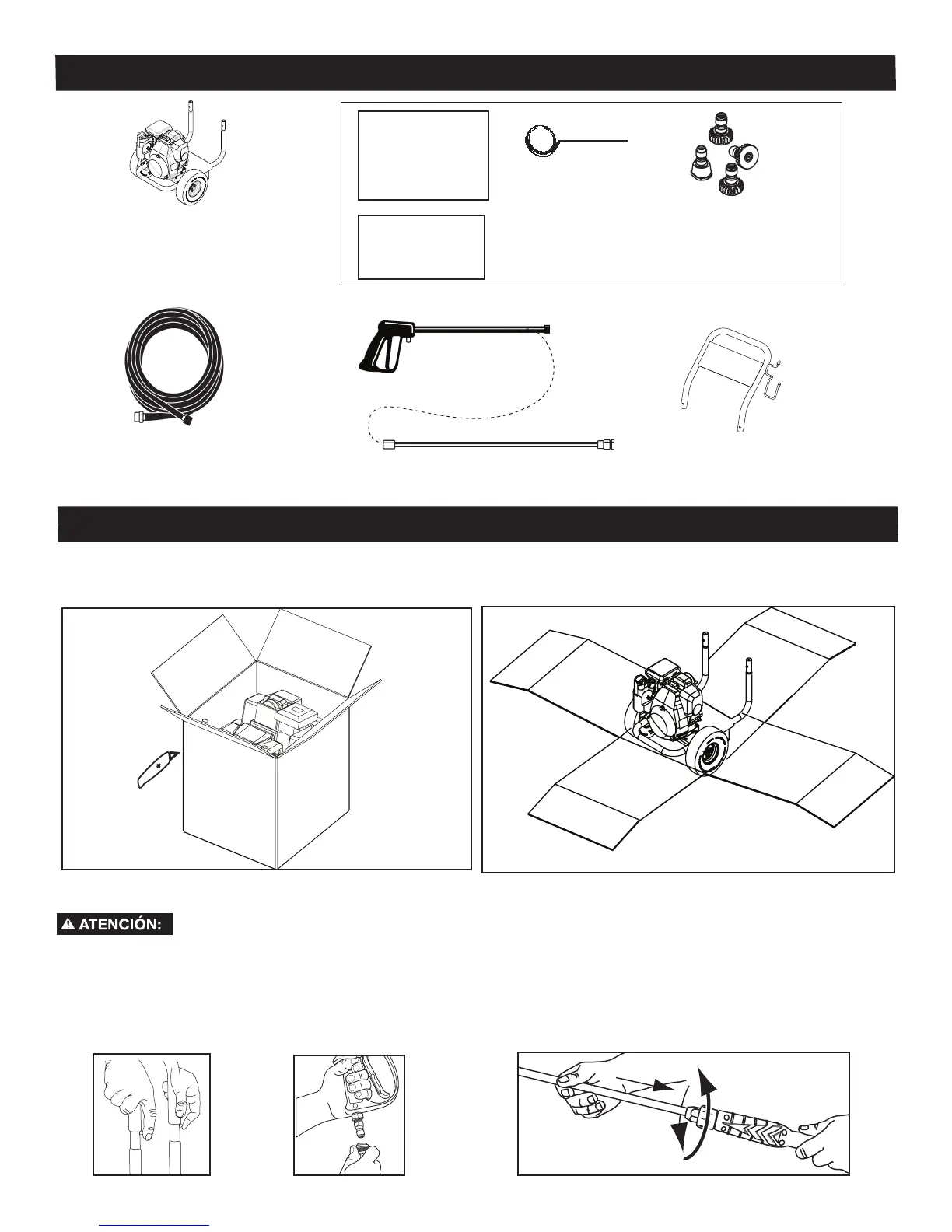

CONTENIDO DE LA CAJA
INSTRUCCIONES PARA ARMAR
1) Busque todas las partes sueltas de la caja y retírelas.
2) Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y coloque los paneles en
posición horizontal.
3) Coloque el manillar en el bastidor, presione los botones de enganche y deslice el manillar en el
bastidor hasta que los botones enganchen en posición..
Riesgo de lesión personal. Evite colocar las manos entre el mango y el marco cuando
realice el ensamblado para no pellizcarse.
4) Conecte el tubo aplicador a la pistola y ajústelo rmemente..
5) Conecte la manguera de alta presión a la pistola y ajústela rmemente.
6) Saque las boquillas de color de la bolsa e insertelas en el empaque de goma (sujetador de
boquillas).
Ensamble de
Motor, arma-
zon y ruedas
Manguera de
Alta presión
Manija /
Manillar
Pistola Rociadora
Lanza rociadora con
conectores rápides
Quick Connect
Nozzles
Limpiador de
Boquillas
Manual de
Motor
Manual de
Operacion
Partes Embolsadas
