FR
3/6
Boîtier de contrôle
SD510
i
Pour tout autre boîtier de contrôle, contactez votre interlocuteur SIMU.

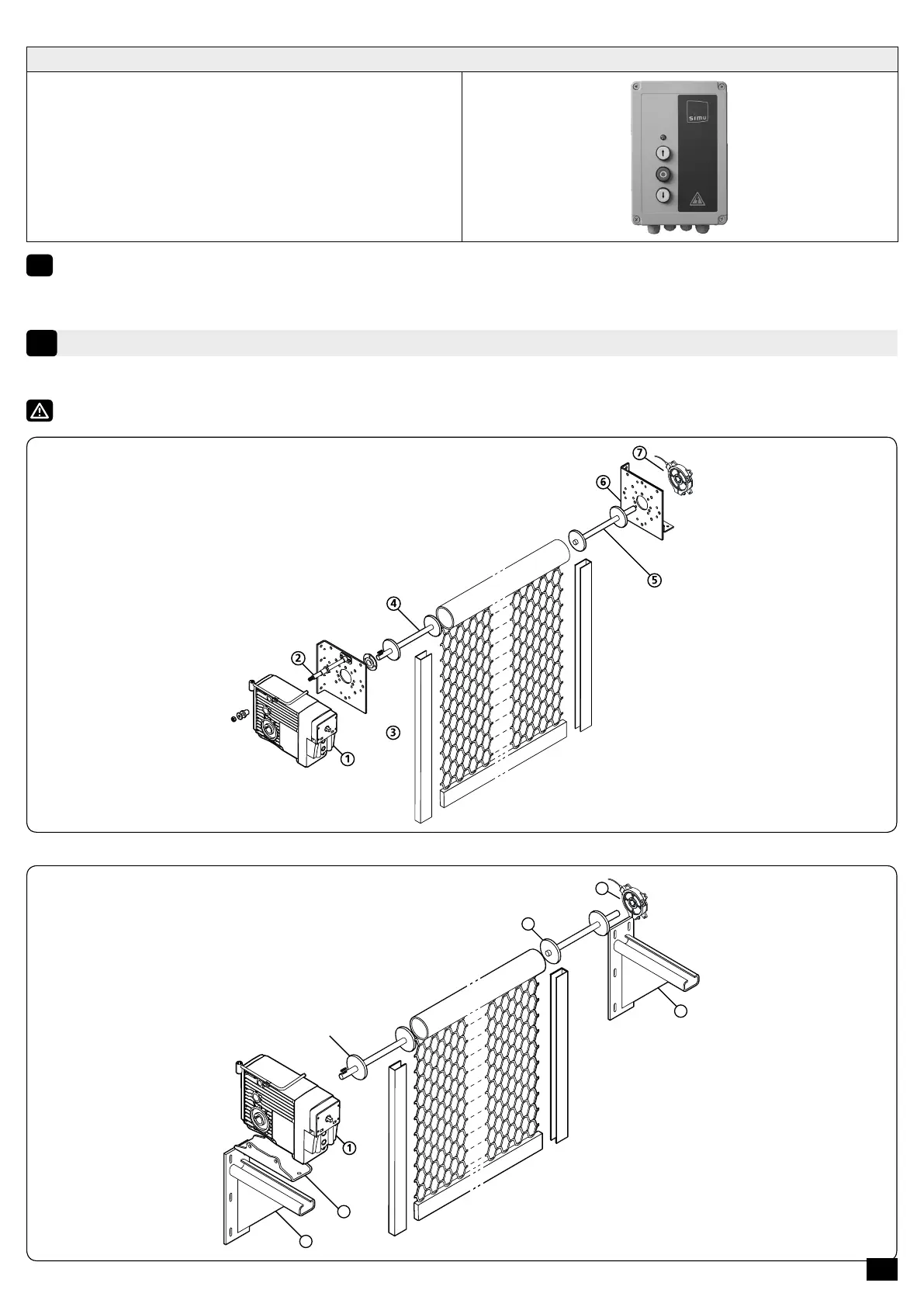

• 1. Simubox
• 2. Doigt de maintien
• 3. Plaque côté moteur
• 4. Embout claveté
• 5. Embout claveté
• 6. Plaque côté opposé
• 7. Antichute
Avec doigt de maintien :
3
4
2
5
6
7
• 1. Simubox
• 2. Socle moteur
• 3. Equerre
• 4. Embout claveté
• 5. Embout claveté
• 6. Equerre
• 7. Antichute
Avec socle moteur et équerres :
FIXATION MOTEUR
4
4.1 - Pour grilles et rideaux
Ne pas oublier de graisser l’arbre claveté de la bobine avant le montage du moteur.
