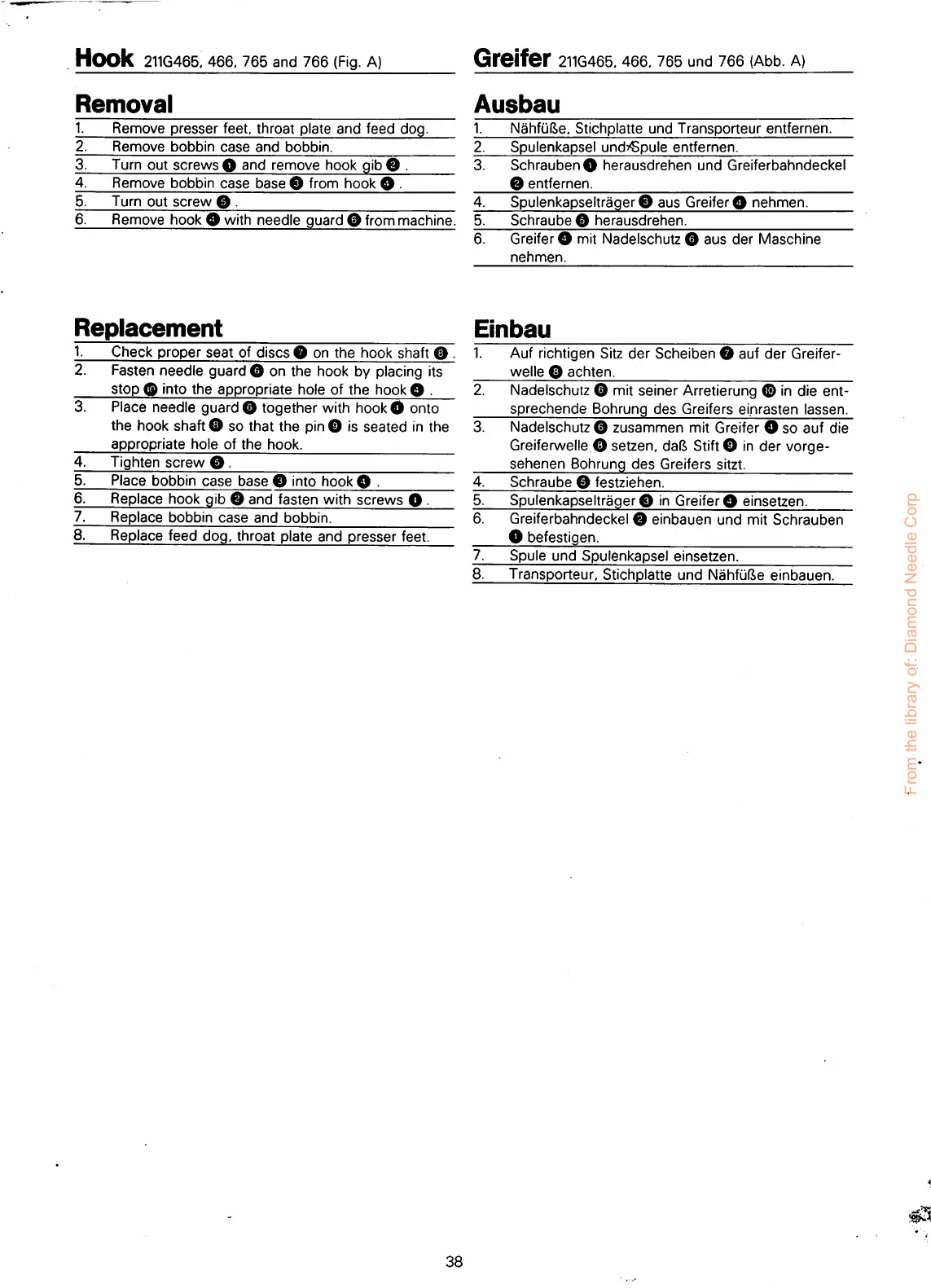

Hook 211G465, 466, 765 and 766 (Fig. A)
Greifer 211G465. 466, 765 und 766 (Abb. A)
Removal
Ausbau
1.
Remove presser feet, throat plate and feed dog. 1.
NahfuBe, Stichplatte und Transporteur entfernen.
2. Remove bobbin case and bobbin.
2. Spulenkapsel und^Spule entfernen.
3. Turn out screwsO and remove hook gib© .
3. Schrauben© herausdrehen und Greiferbahndeckel
4.
Remove bobbin case base © from hook © .
© entfernen.
5.
Turn out screw © .
4.
Spulenkapseltrager© aus Greifer© nehmen.
6.
Remove hook © with needle guard © from machine.
5.
Schraube © herausdrehen.
6.
Greifer© mit Nadelschutz© aus der Maschine
nehmen.
Replacement
Einbau
1.
Check proper seat of discs © on the hook shaft © .
1. Auf richtigen Sitz der Scheiben © auf der Greifer-
2.
Fasten needle guard © on the hook by placing its
welle © achten.
stop © into the appropriate hole of the hook © .
2.
Nadelschutz © mit seiner Arretierung © in die ent-
3.
Place needle guard © together with hook © onto
the hook shaft © so that the pin© is seated in the
appropriate hole of the hook.
3.
sprechende Bohrung des Greifers einrasten lassen.
Nadelschutz © zusammen mit Greifer © so auf die
Greiferwelle © setzen, daft Stiff© in der vorge-
4.
Tighten screw ©.
sehenen Bohrung des Greifers sitzt.
5.
Place bobbin case base © into hook © .
4.
Schraube © festziehen.
6.
Replace hook gib © and fasten with screws © .
5. Spulenkapseltrager© in Greifer© einsetzen.
7.
Replace bobbin case and bobbin.
6.
Greiferbahndeckel © einbauen und mit Schrauben
8.
Replace feed dog, throat plate and presser feet.
© befestigen.
7.
Spule und Spulenkapsel einsetzen.
8. Transporteur, Stichplatte und Nahfufte einbauen.
38
