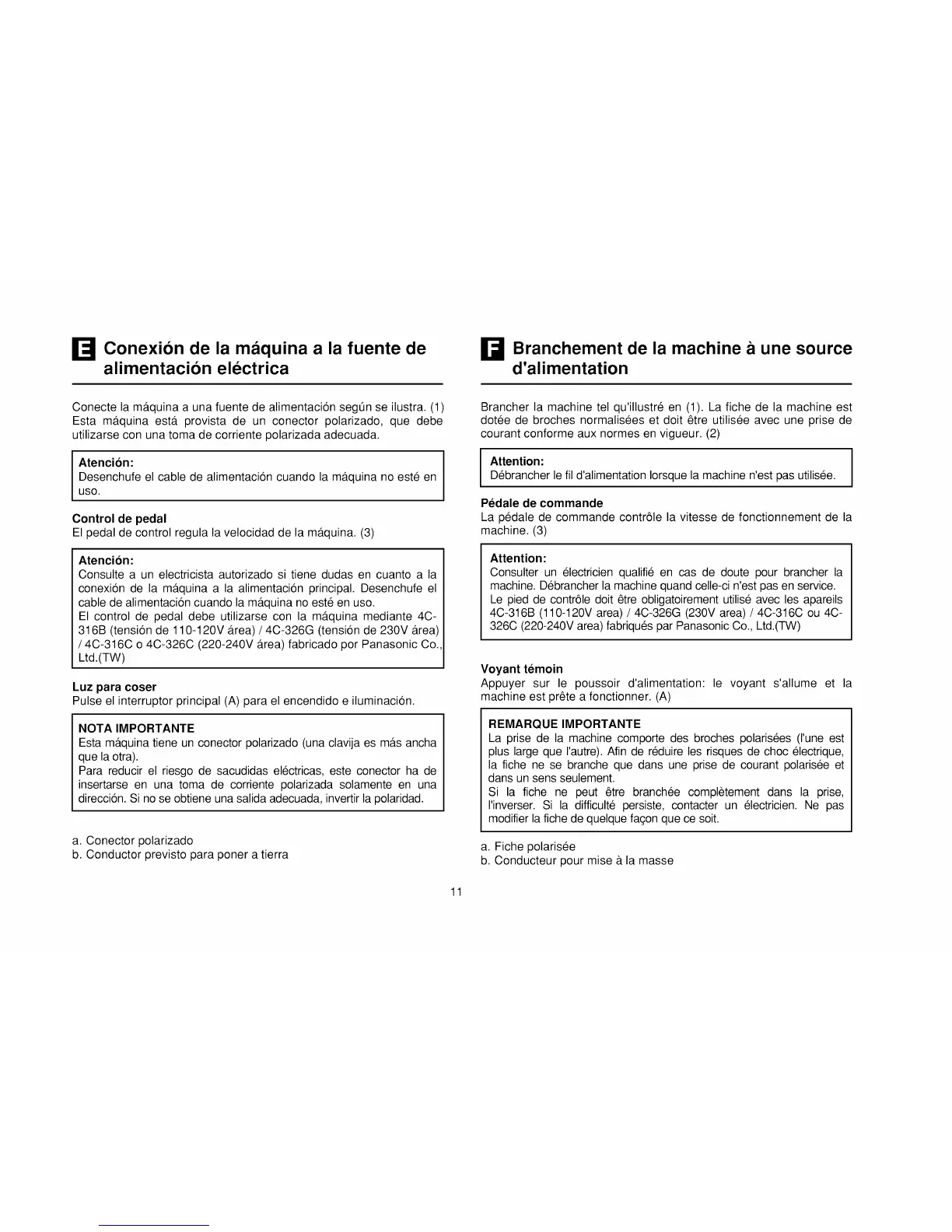

r=l Conexion de la maquina a la fuente de
alimentacion electrica
r-J Branchement de la machine
une source
d'alimentation
Conecte la maquina a una fuente de alimentacion segQn se ilustra. (1)
Esta maquina esta provista de un conector polarizado, que debe
utilizarse con una toma de corriente polarizada adecuada.
Atencion:
Desenchufe el cable de alimentacion cuando la maquina no este en
USO.
Control de pedal
El pedal de control regula la velocidad de la maquina. (3)
Atencion:
Consulte a un electricista autorizado si tiene dudas en cuanto a la
conexion de la maquina a la alimentacion principal. Desenchufe el
cable de alimentacion cuando la maquina no este en uso.
El control de pedal debe utilizarse con la maquina mediante 4C-
316B (tension de 110-120V area) / 4C-326G (tension de 230V area)
/4C-316C o 4C-326C (220-240V area) fabricado por Panasonic Co.
Ltd.(TW)
Luz para coser
Pulse el interruptor principal (A) para el encendido e iluminacion.
NOTA IMPORTANTE
Esta maquina tiene un conector polarizado (una clavija es mas ancha
que la otra).
Para reducir el riesgo de sacudidas electricas, este conector ha de
insertarse en una toma de corriente polarizada solamente en una
direccion. Si no se obtiene una salida adecuada, invertir la polaridad.
a. Conector polarizado
b. Conductor previsto para poner a tierra
Brancher la machine tel qu'illustre en (1). La fiche de la machine est
dotee de broches normalisees et doit _tre utilisee avec une prise de
courant conforme aux normes en vigueur. (2)
I ttention: I
Debrancher le fil d'alimentation Iorsque la machine n'est pas utilisee.
Pedale de commande
La pedale de commande contr61e la vitesse de fonctionnement de la
machine. (3)
Attention:
Consulter un electricien qualifie en cas de doute pour brancher la
machine. Debrancher la machine quand celle-ci n'est pas en service.
Le pied de contr61e doit _tre obligatoirement utilise avec les apareils
4C-316B (110-120V area) /4C-326G (230V area) /4C-316C ou 4C-
326C (220-240V area) fabriques par Panasonic Co., Ltd.(TW)
Voyant temoin
Appuyer sur le poussoir d'alimentation: le voyant s'allume et la
machine est prate a fonctionner. (A)
REMARQUE IMPORTANTE
La prise de la machine comporte des broches polarisees (l'une est
plus large que I'autre). Afin de reduire les risques de choc electrique,
la fiche ne se branche que dans une prise de courant polarisee et
dans un sens seulement.
Si la fiche ne peut _tre branchee completement dans la prise,
I'inverser. Si la difficulte persiste, contacter un electricien. Ne pas
modifier la fiche de quelque fagon que ce soit.
a. Fiche polarisee
b. Conducteur pour mise & la masse
11
