5

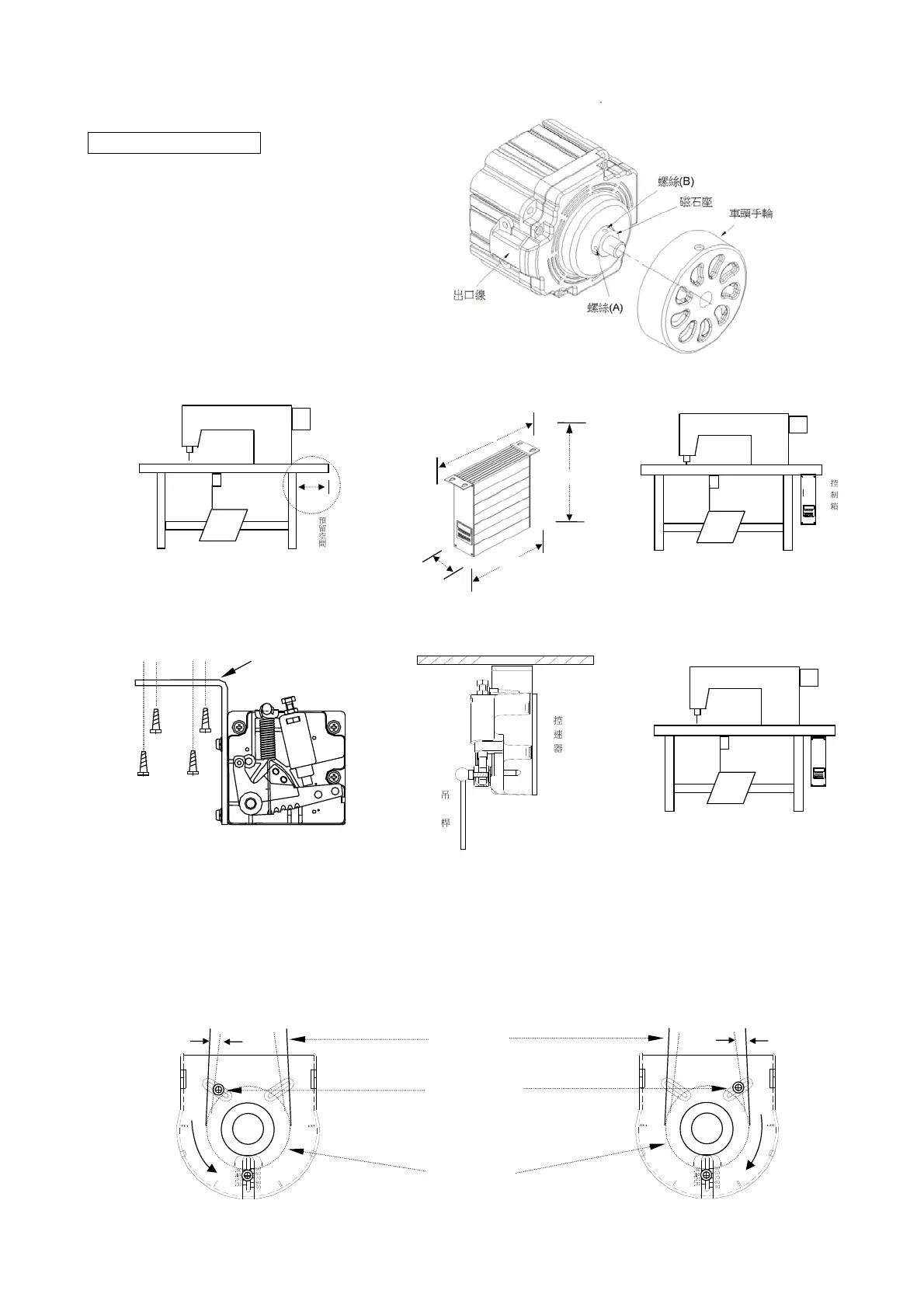

拷克車的模式-定位調整 1
1. 請先取下車頭手輪。
2. 轉動心軸使天枰停在最高點位置
(或車頭指定之上停針位置點)。
3. 轉動反光片座使螺絲(A)對準馬達出口線位置。
註：上述調整為標準調法，
如覺得定位不準，
可自行進行微調。
(2).控制箱的安裝 :
(3).控速器的安裝 :
(4).皮帶護蓋上的調整 :
A.手指保護桿柱的安裝調整 : ( 限 CE 規格的外掛式馬達才有 )
a).車板右側面須預留 100 mm 以上空間 b).將 i 70M 控制箱鎖裝於車板下方 c).安裝後示意圖
控
制
箱
100 mm
預留空間
1). 出廠時【手指保護柱】均預裝在 ( B ) 點處 (平車型式轉向)。
2).
如使用於三本車型式轉向時，須將【手指保護柱】由左側 ( B ) 點改移裝在右側的 (C) 點處，並避免與皮帶輪和皮帶接觸。
3). 依馬達皮帶輪轉動的方向，在三角皮帶與皮帶輪之間把『手指保護桿柱』鎖裝固定好。 (如下圖示 : )
a).控速器與其支架座 b).保持在吊桿成直線下，將控速器連座鎖於車板下方 c).安裝後示意圖
控
速
器
吊
桿
鎖裝螺絲釘
控速器支架
鎖裝螺絲釘時，需以螺絲起子全程鎖裝。
從護蓋(上蓋) 外面正視圖
反時針運轉方向時
從護蓋(上蓋) 外面正視圖
C
B
A
10 mm
C
B
A
10 mm
順時針運轉方向時
三
60mm
239mm
171mm
尺寸圖
231.4mm
CASBDP
CASBDP
