4
3. 接 線 與 接 地 :
(1).單相與三相電源線的接法 :
綠/黃色電線為接地線，一定要做好系統的接地工程，請洽合格的電氣工程人員予以施工。

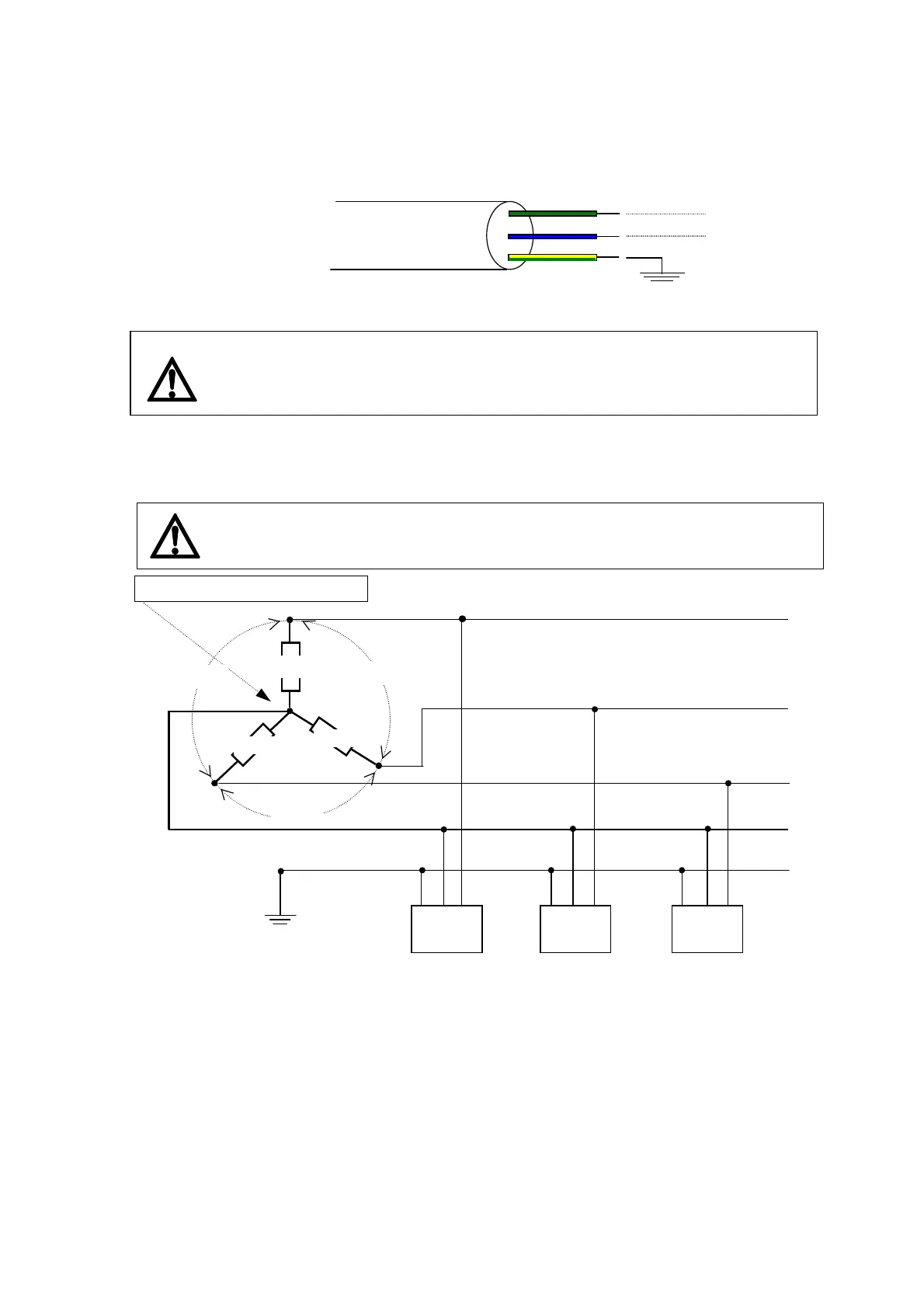

(2).當電源系統配置為三相四線式 380V 時，欲使用單相 220 V 供應本電機的接線方式。
單 相 接 線
PVC 電源線
棕色線
藍色線
綠 / 黃 色線
1. 當三相 220 V 的伺服馬達機型，如要接於單相 200 ~ 240 V 的電壓使用時，只要接 棕色線 和 藍色線
即可，但黑色線請用絕緣膠帶確實包好，以免產生漏電現象。
2. 綠/黃色電線為接地線，一定要做好系統的接地工程。
注 意 :如果此配置系統沒有【中性(點)線】時，則單相 220V 的伺服馬達不適合在此場
所使用，請向原供應商改訂購本廠牌之三相 380V 的伺服馬達機型。
R
S
T
N
PE
接地系統 G G G
1ψ220V
馬達
1ψ220V
馬達
1ψ220V
馬達
L1 L1 L1
L2
L2
L2
中性(點)線
注意 : 必須要有中性(點)線的配置
380 V
380 V
220 V
220 V
220 V
380 V
