CABLAGGI
Il cablaggio del CNTR4/CNTRNIMBLE/CNTRNIMLEPLUS è integrato al ricevitore
con terminazione a fili liberi dall’altro capo.

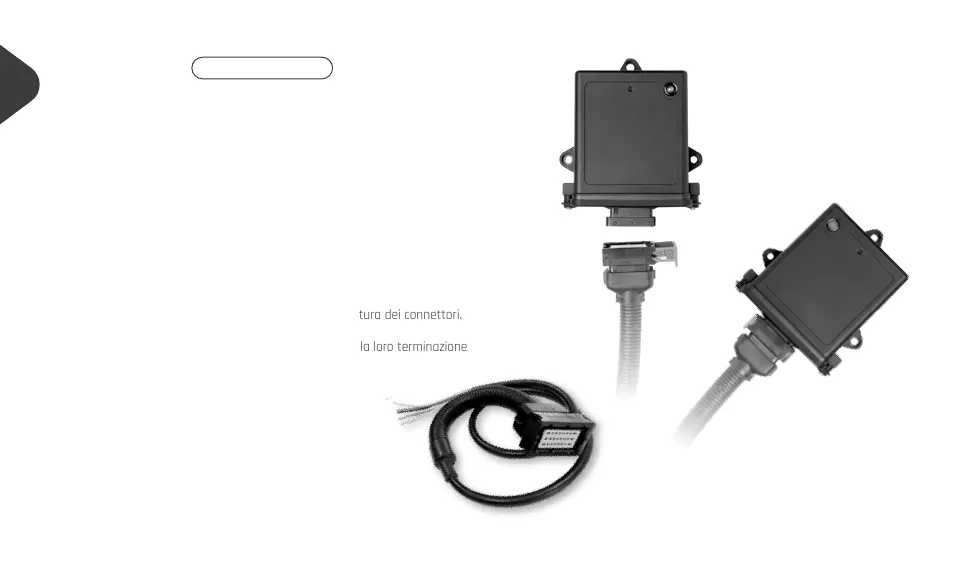

I CNTR 8 - CNTR 20 - CNTR 32 hanno un cablaggio standard da un metro
con connettore SICMA FCI Header 24 poli femmina (CNTR8 e CNTR20) o
dal connettore SICMA FCI Header 56 poli femmina (CNTR32), e con fili liberi
sull’altro capo del cavo.
Questi connettori sono PlugIn e semplificano notevolmente l’installazione del
prodotto o lo sgancio rapido del cablaggio dal controller. Infatti in caso di
sostituzione del ricevitore, è sufficiente staccarlo senza dover smontare tutto
o aprire la scatola.
Il cablaggio è composto da una serie di cavetti colorati in base al numero di
funzioni (per applicazioni standard). La coloratura è indicata nel data sheet
di installazione fornito col prodotto, insieme alla piedinatura dei connettori.
Su richiesta, la lunghezza del cablaggio, i numeri di fili e la loro terminazione
con connettori particolari possono essere personalizzati.
