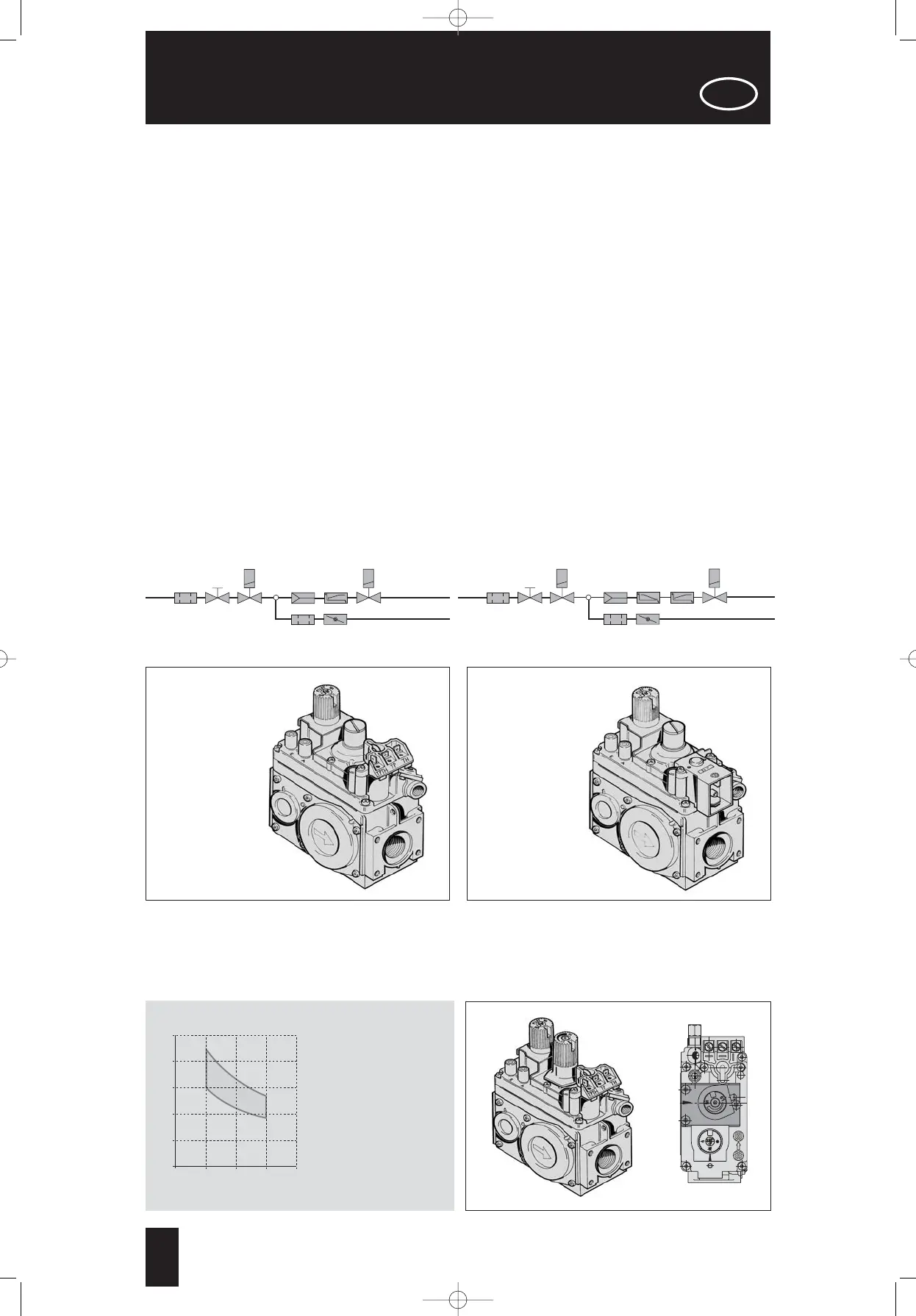

Sit 820 NOVA mV - Caratteristiche Principali; Schema DI Funzionamento

10
BRUCIATORE
MS
GM
PR
FL
RQ
BRUCIATORE
PILOTA
ENTRATA
GAS
EV
SO
PRINCIPALE
FL
Controllo multifunzionale monocomando con controllo tutto o niente della portata di gas adatto ad equipaggiare
caldaie, apparecchi per la ristorazione collettiva, generatori d'aria calda, tubi radianti, radiatori. SIT 820 NOVA
è disponibile nelle versioni con alimentazione in corrente alternata (220/240 V o 24V) o con alimentazione tramite
termopila che permette il completo controllo dell'apparecchio senza richiedere energia elettrica da rete. Tutte le
versioni sono disponibili, a richiesta, nella versione con dispositivo di controllo manuale della portata di gas.
CARATTERISTICHE PRINCIPALI
Manopola di comando con posizione spento, pilota, acceso (MS)
Dispositivo termoelettrico di rilevazione di fiamma con blocco al riarmo (GM)
Valvola automatica di intercettazione a funzionamento silenzioso (EV)
Regolatore di pressione di tipo servo (PR)
Dispositivo di lenta accensione (a richiesta) (SO)
Dispositivo manuale di regolazione della portata principale di gas (a richiesta) (MA)
Uscita pilota con vite di preselezione della portata di gas (RQ)
Filtro in ingresso e pilota (FL)
Prese di pressione in ingresso e uscita
Ingresso ed uscita gas filettate 1/2 con predisposizione per collegamento flangiato
Uscita per il collegamento del regolatore di pressione alla camera di combustione.
I
SCHEMA DI FUNZIONAMENTO
ISTRUZIONI D’USO
E DI INSTALLAZIONE
Versioni con regolazione della portata di gas
di tipo tutto o niente
Versioni con dispositivo manuale di regolazione
della portata di gas
BRUCIATORE
BRUCIATORE
PILOTA
ENTRATA
GAS
PRINCIP
ALE
MS
GM
PR
FL
RQ
EV
SO
FL
MA
SIT 820 NOVA mV
■ Valvola automatica
alimentata da termopila
SIT 820 NOVA
■ Valvola automatica
con alimentazione
in corrente alternata
DISPOSITIVO DI REGOLAZIONE MANUALE
SIT 820 NOVA mV è disponibile anche nelle versioni con regolazione manuale della portata di gas. Ruotando la
manopola di regolazione dalla posizione HI alla posizione LO si ottiene una riduzione della portata di gas che dipende
dalle condizioni di utilizzo.
50
40
30
20
10
681012 14
0
Pu [mbar]
riduzione portata [%]
AE
P
I
L
O
T
TP TH
TP
TH
Riduzione della portata di gas
passando dalla posizione HI
alla posizione LO in funzione
della pressione di uscita Pu.
