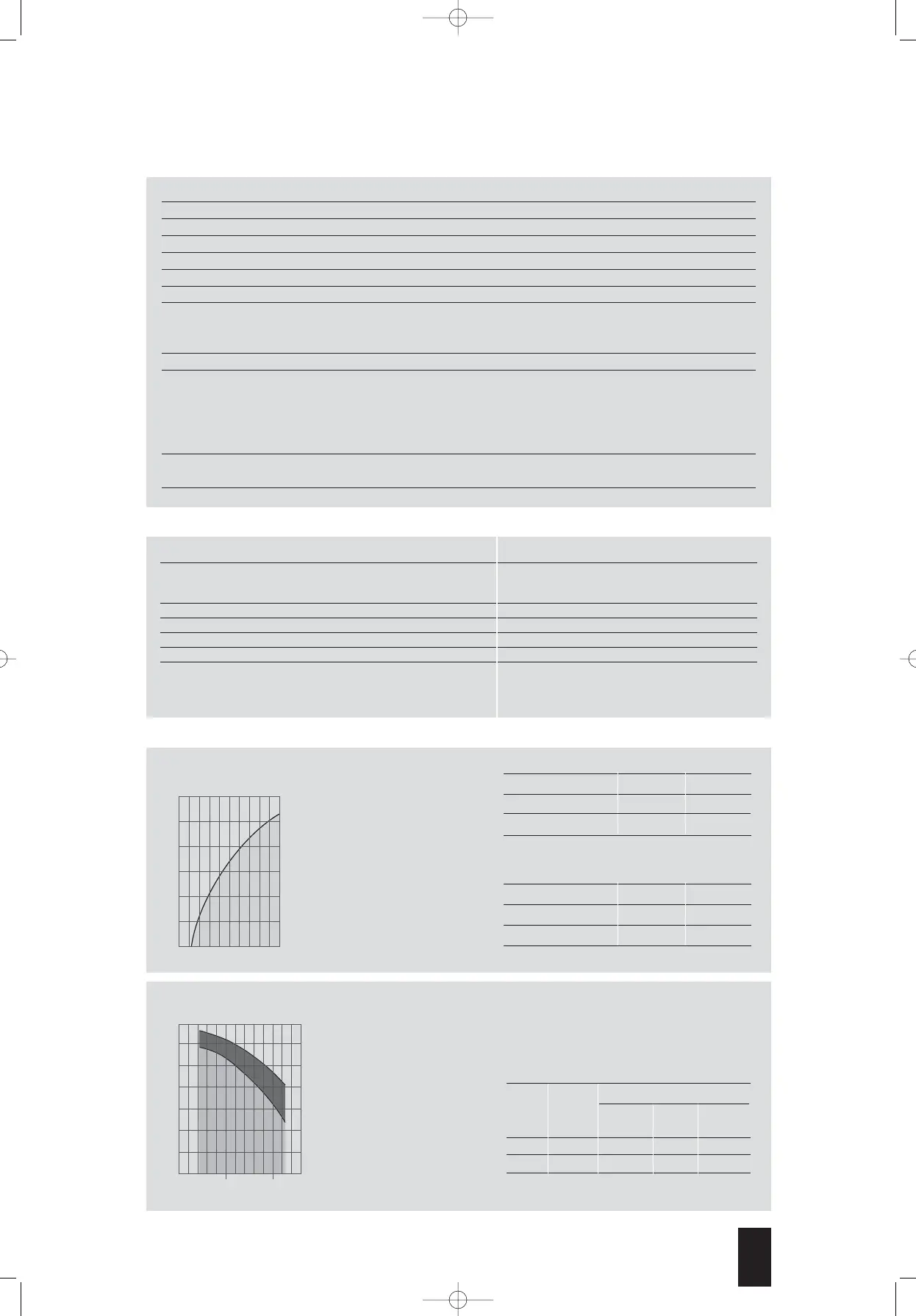

Sit 820 NOVA mV - Technische Daten; Elektrische Daten

23
1
Pu [mbar]
2
5
10 15
0
2
4
6
8
10
12
0
5
10
Q [m
3
/h d=0,6 Klasse D]
4
2
6
8
10
GASDURCHFLÜSSE
KLASSE D
I Familie (d = 0.45) Q = 7.5 m
3
/h ∆p = 5 mbar
II Familie (d = 0.6) Q = 6.5 m
3
/h ∆p = 5 mbar
III Familie (d = 1.7) Q = 8.1 kg/h ∆p = 5 mbar
KLASSE C
I
Familie (d = 0.45) Q = 5.3 m
3
/h ∆p = 5 mbar
II Familie (d = 0.6) Q = 4.6 m
3
/h ∆p = 5 mbar
III Familie (d = 1.7) Q = 5.8 kg/h ∆p = 5 mbar
TECHNISCHE DATEN
Die nachfolgend aufgeführten Angaben beziehen sich auf die europäische Norm EN 126 "Mehrfachstellgeräte für
Gasverbrauchseinrichtungen".
Gasanschlüsse Rp 1/2 ISO 7
Einbaulage beliebig
Gasfamilien I, II und III
Max. Gas-Eingangsdruck 60 mbar
Einstellbereich des max. Ausgangsdruckes 3...30 mbar
(auf Anfrage 20..50 oder 5..50 mbar)
Umgebungstemperatur 0-70°C
(auf Anfrage -20..60°C)
Druckregler (RP) Klasse B
Automatisches Sperrventil Klasse D
(auf Anfrage Klasse C)
Schließzeit Standard <1 s
Versionen mV <5s
Biege- und Drehfestigkeit Gruppe 2
Flammenüberwachungsvorrichtung
(versorgt von Thermoelement SIT Serie 200 oder 290)
Zündzeit <10s
Löschzeit <60s
Anzahl der vorgesehenen Zyklen 5000
Vorrichtung zum Handabschluß
Anzahl der vorgesehenen Zyklen 5000
VERSIONEN MIT WECHSELSTROM-VERSORGUNG VERSIONEN mV
Spannung (AC) Verbrauch (mA) Klasse D oder C Thermosäulen mit zwei Leitern verwenden
240 V 50 Hz 25 Spannung bei offenem Kreislauf ≥ 370 mV
220 V 50 Hz 20 Spannung bei geschlossenem Kreislauf ≥ 145 mV
220 V 60 Hz 25 Spulenwiderstand 2.2 Ω
24 V 50 Hz 210
24 V 60 Hz 220
Elekt. Schutzgrad IP 54 unter Verwendung von Verbindern
Typ 160 mit Schraube und Dichtung
Best.nr. 0.960.104
ELEKTRISCHE DATEN
Q [m
3
/h d=0,6 Klasse D]
Eingangsdruckbereich
Kurve Gastyp
Nominal Max. Min.
1 2H 20 25 17
22L 25 3020
