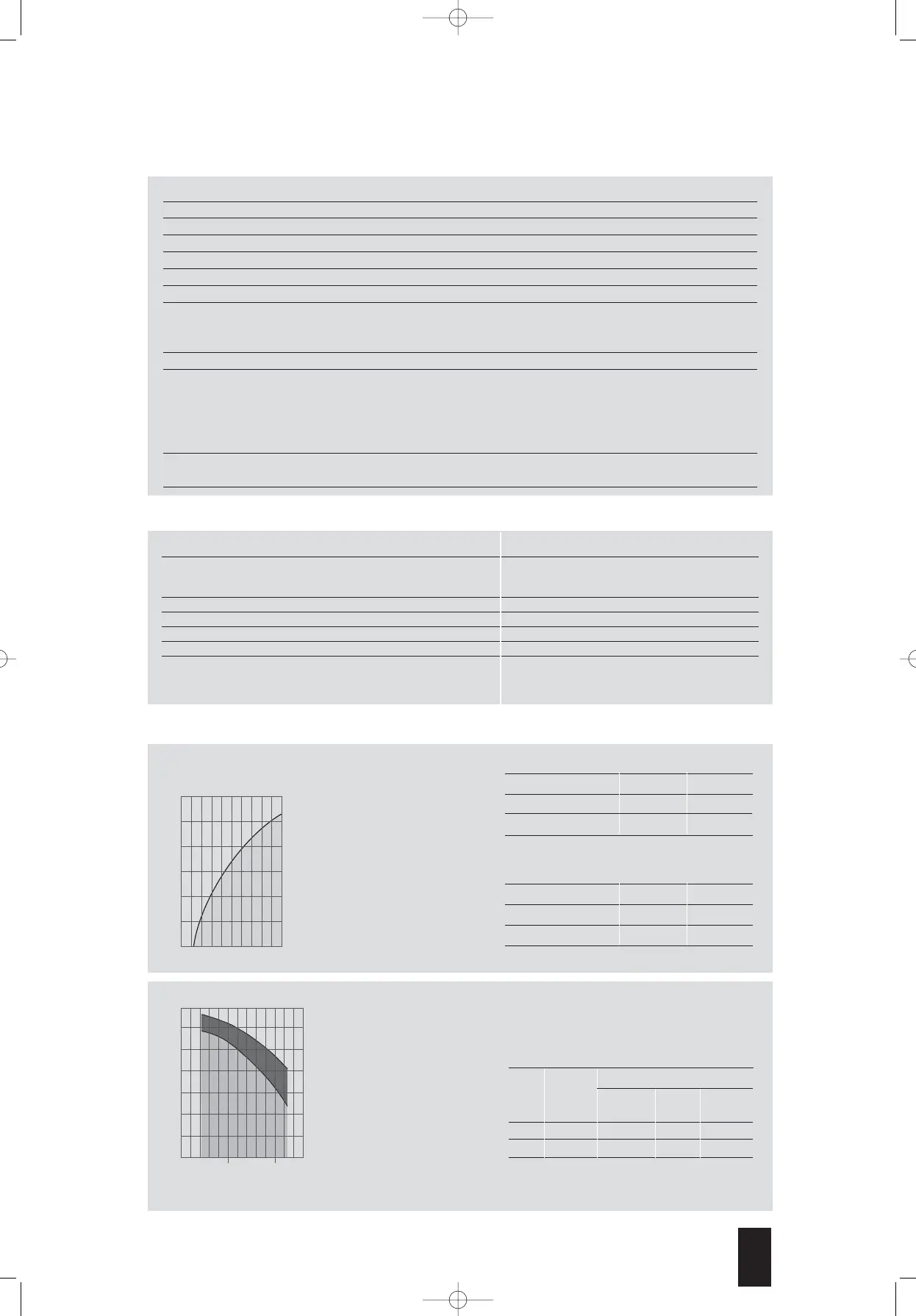

Sit 820 NOVA mV - Datos Tecnicos

35
1
Pu [mbar]
2
5
10 15
0
2
4
6
8
10
12
0
5
10
Q [m
3
/h d=0,6 class D]
4
2
6
8
10
CAUDALES DE GAS
CLASE D
I Familia (d = 0.45) Q = 7.5 m
3
/h ∆p = 5 mbar
II Familia (d = 0.6) Q = 6.5 m
3
/h ∆p = 5 mbar
III Familia (d = 1.7) Q = 8.1 kg/h ∆p = 5 mbar
CLASE C
I
Familia (d = 0.45) Q = 5.3 m
3
/h ∆p = 5 mbar
II Familia (d = 0.6) Q = 4.6 m
3
/h ∆p = 5 mbar
III Familia (d = 1.7) Q = 5.8 kg/h ∆p = 5 mbar
DATOS TECNICOS
Los datos técnicos que figuran a continuación se refieren a la normativa europea EN 126 "Dispositivos
multifuncionales para aparatos de gas"
Empalmes gas Rp 1/2 ISO 7
Posición de montaje cualquiera
Familias de gases en funcionamiento I, II y III
Presión máxima de entrada gas 60 mbar
Campo de calibrado de la presión máxima de salida 3…30 mbar (sobre demanda: 20…50 ó 5…50 mbar)
Temperatura ambiente de empleo 0…70°C (sobre demanda +20…-60°C)
Regulador de presión Clase B
Válvula automática de cierre Clase D (sobre demanda clase C)
Tiempo de cierre standard <1s
versión mV <5s
Resistencia a la flexión y a la torsión Grupo 2
Dispositivo de detección de la llama
(alimentado con par termoeléctrico SIT serie 200 ó 290)
tiempo de encendido < 10 seg.
tiempo de apagado < 60 seg.
número de ciclos previsto 5.000
Dispositivo de cierre manual
Número de ciclos previsto 5.000
VERSIONES CON ALIMENTACION EN CORRIENTE ALTERNA VERSIONES mV
Tensión (AC) Consumo (mA) Clase D o C Utilizar termopilas con dos cables
240 V 50 Hz 25 Tensión con circuito abierto ≥ 370 mV
220 V 50 Hz 20 Tensión con circuito cerrado ≥ 145 mV
220 V 60 Hz 25 Resistencia de la bobina 2.2 Ω
24 V 50 Hz 210
24 V 60 Hz 220
Grado de protección eléctrica IP54 al usar conectores tipo 160
con tornillo y junta cód. 0.960.104
DATOS ELECTRICOS
Campo presiones de entrada
Curva Tipo de gas
Nominal Max. Min.
1 2H 20 25 17
22L 25 3020
Q [m
3
h d=0,6 clase D]
Q [m
3
h d=0,6 clase D]
