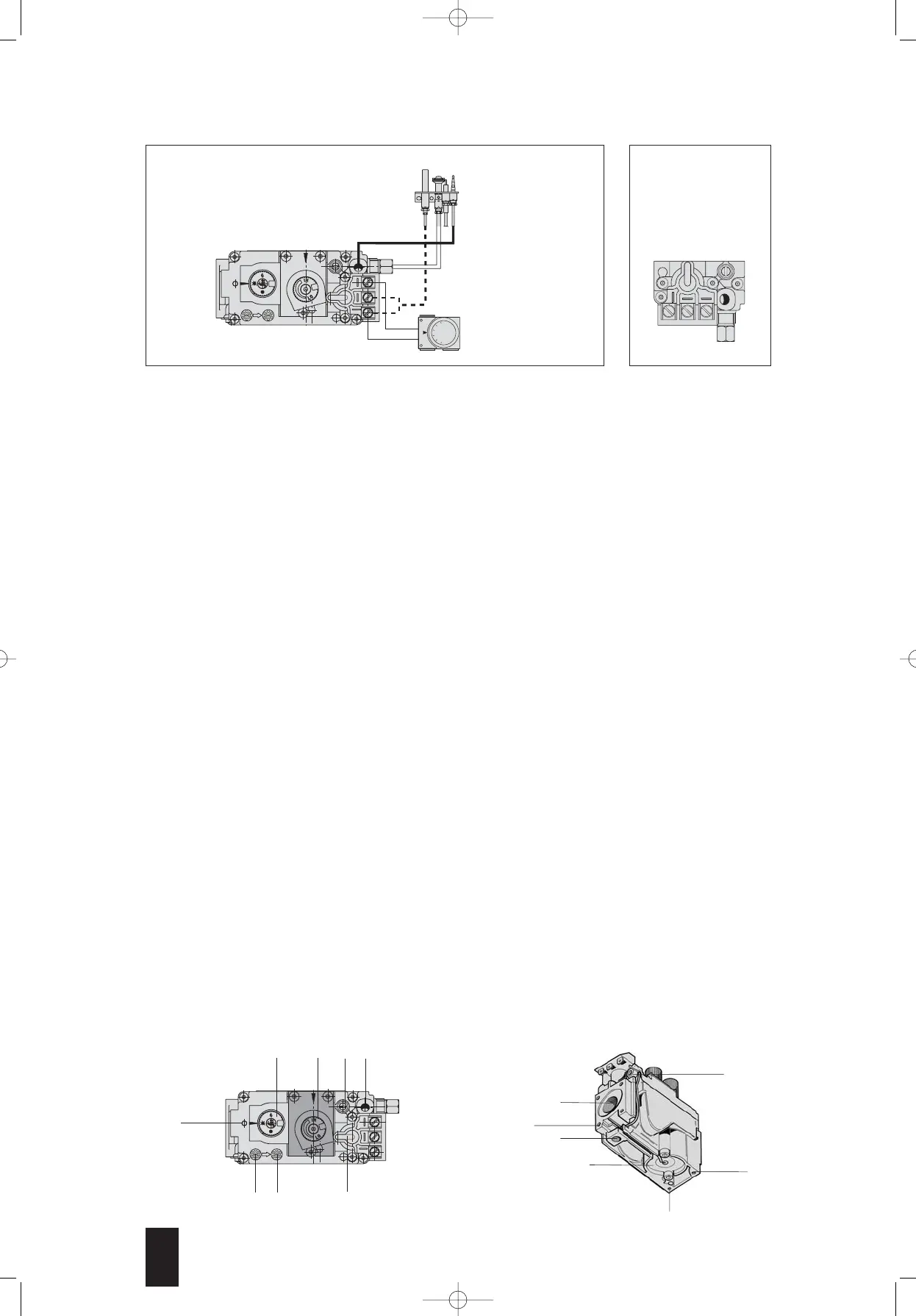

Brûleur veilleuse
TP = Thermopile
TH = Thermostat
thermostat d’ambiance
Versions mV
» Sortie veilleuse
… Sortie brûleur principal
˛ Trous (M5) pour fixation bride
¢ Point supplémentaire de fixation
de la vanne
£ Position alternative de branchement
du thermocouple
§ Groupe magnétique de sécurité
• Fixation pour le branchement
à la chambre de combustion
ETALONNAGES ET REGLAGES
Tous les réglages doivent être faits sur la base des caractéristiques spécifiques de l'appareil. Vérifier les pressions
d'entrée et de sortie à l'aide des prises de pression et réservées à cet effet. Lorsque le contrôle est effectué, les
boucher de façon étanche avec les vis prévues. Couple de serrage conseillé : 2,5 Nm.
Réglage de la pression de sortie
Enlever le bouchon de protection (A). En tournant la vis de réglage (B) dans le sens horaire, la pression de sortie
augmente. Lorsque l’étalonnage est effectué : Visser à fond le bouchon (A).
Exclusion du régulateur de pression
Remplacer le bouchon (A), la vis de réglage (B) et le ressort (C) par l’accessoire (D) code 0.907.037. Couple de
serrage : 1 Nm.
Réglage du débit de gaz au brûleur veilleuse
Faire tourner la vis dans le sens horaire afin de diminuer le débit.
Exclusion de la fonction de réglage du débit veilleuse
Visser à fond la vis de réglage , puis la dévisser de deux tours complets et cacheter le réglage.
Changement de la famille ou du groupe de gaz d'utilisation
Vérifier que l'appareil est destiné à fonctionner avec la famille ou le groupe de gaz concerné. En suivant les
instructions ci-dessus, effectuer le réglage de la pression de sortie conformément aux valeurs inscrites dans la notice
de l'appareil. Avec un gaz de la troisième famille: exclure le régulateur de pression et le réglage du débit de gaz au
brûleur veilleuse.
IMPORTANT: A la fin de toutes les opérations d'étalonnage et de réglage, vérifier les étanchéités de gaz et le
bon fonctionnement de l'appareil. Il est en particulier nécessaire de vérifier qu'il ne peut en aucun cas y avoir
une extinction ou un retour de flamme à la pression de sortie minimum (versions avec dispositif de réglage du
débit) et de maximum. Lorsque les réglages sont effectués, appliquer les cachets prévus et/ou bloquer les vis
de réglage avec du vernis.
DESCRIPTION DE LA VANNE
¿ Manette de commande
¡ Manette de réglage (version avec réglage
manuel du débit de gaz)
¬ Vis de réglage gaz à la veilleuse
√ Fixation thermocouple
ƒ Prédisposition pour équerre
de support accessoires
≈ Prise de pression d’entrée
∆ Prise de pression de sortie
« Electrovanne
