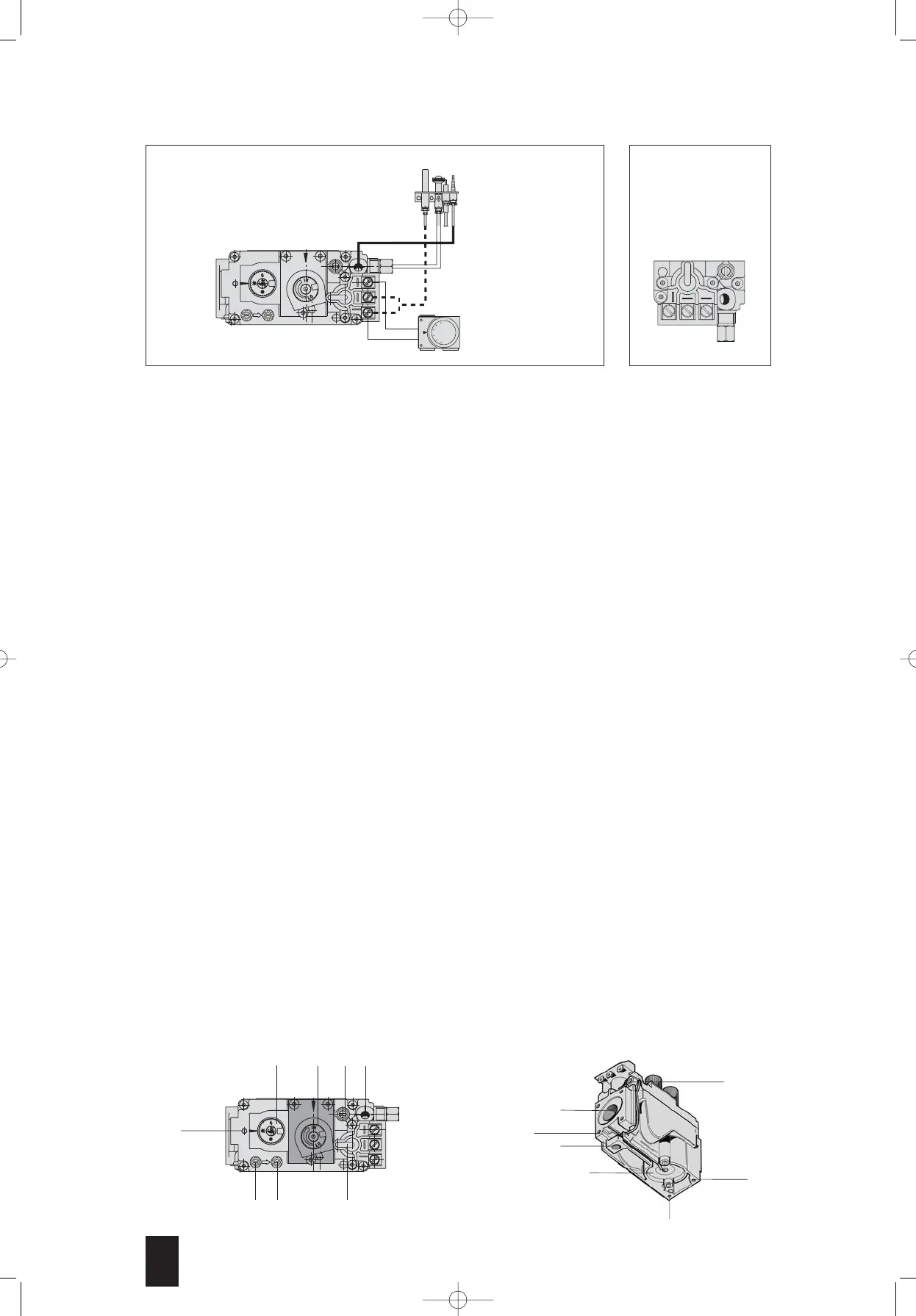

Zündbrenner
TP = Thermosäule
TH = Thermostat
Raumthermostat
Versions mV
» Ausgang Zündbrenner
… Hauptausgang Gas
˛ Löcher (M5) zur Flanschbefestigung
¢ Zusätzlicher Befestigungsunkt für Ventil
£ Alternative Anschlußposition
Thermoelement
§ Sicherheitsmagneteinheit
• Anschluß für Verbindung
an Brennkammer
EINSTELLUNGEN
Alle Einstellungen werden auf Grundlage der spezifischen Eigenschaften des Gasgerätes durchgeführt. Der Druck an
Ein- und Ausgang ist mittels der dafür vorgesehenen Meßstutzen und zu überprüfen. Nach durchgeführter Kontrolle
werden sie mit den dafür vorgesehenen Schrauben fest verschlossen. Empfohlenes Anzugsmoment: 2,5 Nm.
Einstellung des Ausgangsdrucks
Schutzstopfen (A) abnehmen. Durch Drehen der Einstellschraube (B) im Uhrzeigersinn wird der Druck erhöht.
Bei abgeschlossener Einstellung:
Stopfen bis zum Anschlag einsetzen (A).
Ausschalten des Druckreglers
Stopfen (A), Einstellschraube (B) und Feder (C) mit Zubehör (D) Bestell.nr. 0.907.037 ersetzen. Anzugsmoment: 1 Nm.
Einstellung des Zündbrenner-Gasdurchflusses
Einstellschraube im Uhrzeigersinn drehen, um den Durchfluß zu vermindern.
Ausschalten der Einstellfunktion des Zündbrenner-Durchflusses
Einstellschraube bis zum Anschlag drehen. Anschließend 2 komplette Drehungen ausführen und mit Lack
versiegeln.
Wechsel der Gasfamilie oder der Gasgruppe
Es ist sicherzustellen, daß das Gasgerät mit der in Frage stehenden Gasfamilie oder Gasgruppe arbeiten kann.
Gemäß den vorstehenden Anleitungen ist der Ausgangsdruck entsprechend den Werten in der Bedienungsanleitung
des Gasgerätes einzustellen. Bei Verwendung von Gasen der dritten Gasfamilie muß das Einstellgerät des max.
Gasdurchflusses und des Druckes am Zündbrenner außer Betrieb gesetzt werden.
WICHTIG: Nach Abschluß der Einstellarbeiten ist das Gasgerät auf Dichtigkeit und vorschriftsmäßigen Betrieb zu
überprüfen. Insbesondere muß die Brennsicherheit (Rückschlagen oder Abheben der Flammen) bei minimalem und
maximalem Ausgangsdruck gewährleistet sein. Bei beendeten Einstellungen werden die vorbereiteten Siegel
angebracht und/oder die Einstellschrauben mit Lack versiegelt.
VENTILBESCHREIBUNG
¿ Schaltknopf
¡ Einstellknopf (Versionen mit Handeinstellung
des Gasdurchflusses)
¬ Gaseinstellschraube am Zündbrenner
√ Anschluß Thermoelement
ƒ Bügelhalterung für Zubehör
≈ Meßstutzen Eingangsdruck
∆ Meßstutzen Ausgangsdruck
« Automatikventil
