32
AE
P
I
L
O
T
TP TH
TP
TH
¿
≈∆
«
ƒ
»
¡
¬
˛
£
§
¢
6
4
2
8
10
12
AE
P
I
L
O
T
TP TH
TP
TH
I
L
O
T
TP TH
TP
TH
P
Spaarbrander
TP = millivolt-generator
TH = thermostaat
kamerthermostaat
» Spaarbranderuitlaat
Hoofdgasuitlaat
˛ Gaten (M5) voor flensmontage
¢ Bijkomend regulateurbevestigingspunt
£ Alternatieve thermokoppelaansluiting
§ Magneeteenheid
Aansluiting op de verbrandingsruimte
INSTELLINGEN EN REGELINGEN
Alle regelingen moeten worden gemaakt op basis van de specifieke kenmerken van het apparaat. Controleer de
inlaat- en uitlaatdruk met behulp van de voorziene druktestpunten en . Na het testen de testpunten zorgvuldig
afdichten met de bijgeleverde schroeven. Aanbevolen draaimoment: 2,5 Nm.
Regeling van de uitlaatdruk
Verwijder de beschermplug (A). Draai de regelschroef (B) in wijzerzin om de uitlaatdruk te verhogen. Breng na het
instellen de plug (A) opnieuw aan.
Uitschakeling van de drukregelaar
Vervang de plug (A), de regelschroef (B) en de veer (C) door accessoire (D), codenummer 0.907.037. Draaimoment:
1 Nm.
Regeling van de gasstroming naar de spaarbrander
Draai de schroef in wijzerzin om de stroming te doen afnemen.
Uitschakeling van de stromingsregelfunctie naar de spaarbrander
Draai de instelschroef volledig vast en dan twee volledige slagen terug. Daarna de instelling afdichten.
Verwisselen van de gasfamilie- of groep
Ga na of de gasfamilie of -groep in kwestie geschikt is voor het apparaat. Stel aan de hand van bovenstaande
richtlijnen de uitlaatdruk in op een waarde die in de handleiding van het apparaat staat vermeld. Bij gassen van de
derde familie: schakel de drukregelaar en de regeling van de gasstroming naar de spaarbrander uit.
BELANGRIJK: Nadat alle instellingen en regelingen zijn uitgevoerd, moet u de gasverzegelingen en het rendement
van het apparaat controleren. Het is met name noodzakelijk te controleren of bij de minimale (modellen met
handbediende gasstromingsregeling) en de maximale uitlaatdruk de vlam constant op hetzelfde niveau blijft branden.
Breng na het uitvoeren van alle instellingen de bijgeleverde afdichtingen aan en/of dek de instelschroeven af met
lakverf.

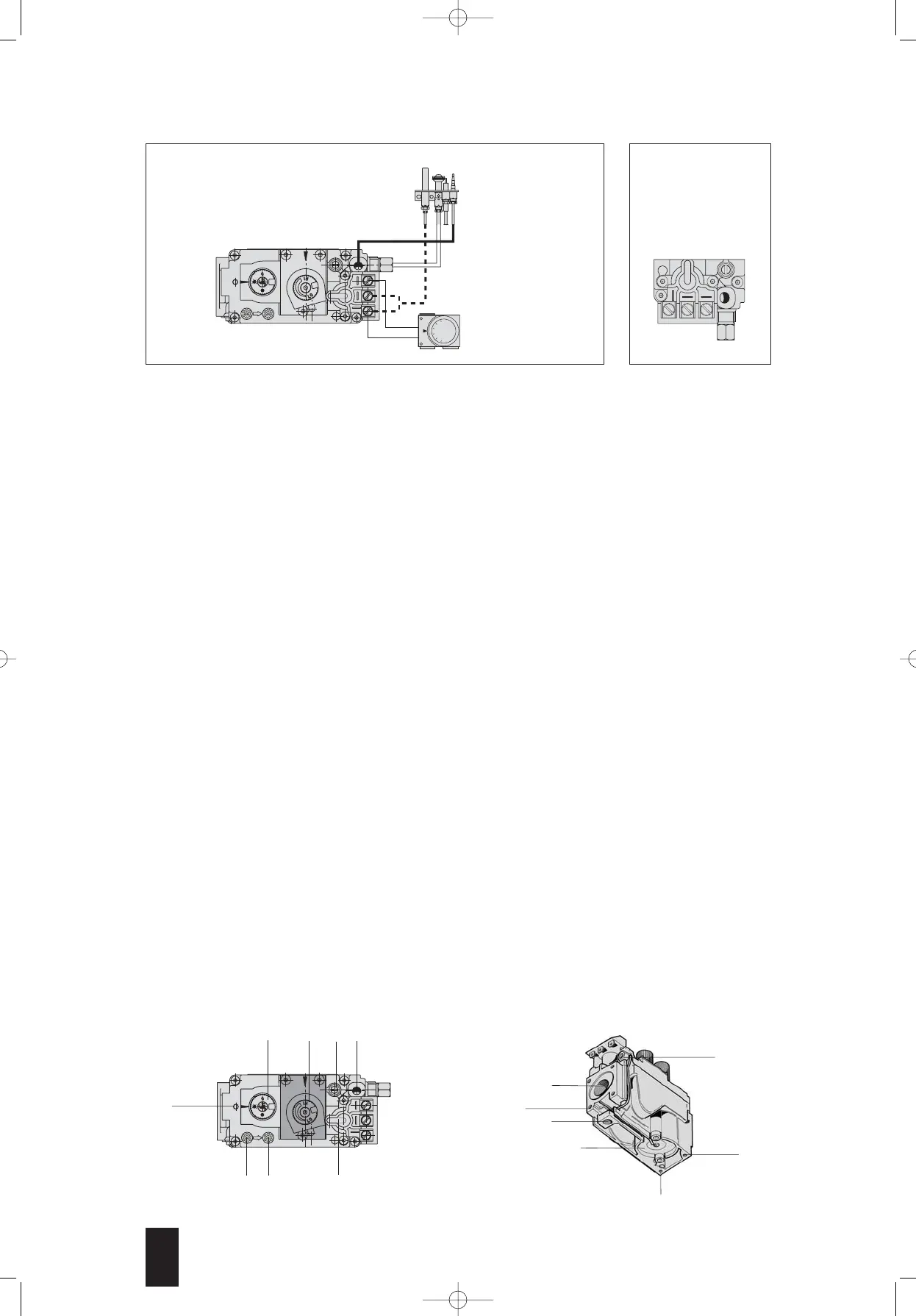

BESCHRIJVING VAN DE REGULATEUR
¿ Bedieningsknop
¡ Regelknop (modellen met handbediende
gasstromingsregeling)
¬ Gasbegrenzer spaarbrander
Thermokoppelaansluiting
ƒ Montagegat voor piëzo-steun
Testpunt inlaatdruk
Testpunt uitlaatdruk
« Automatische afsluitklep
¬
¬
mV-modellen
9956820-02_MI_820 NOVA_A4 27-10-2003 16:39 Pagina 32
