Kombinationsventil med on/off-styrning av gasflöde, som lämpar sig för användning i värmepannor, storköksapparater,
varmluftsgeneratorer, strålningsrör och värmeelement. Ventilen SIT 820 NOVA är tillgänglig för växelströmsutföranden
(220/240 V eller 24V) eller för utföranden som försörjs av ett batteri, vilket möjliggör en komplett kontroll av apparaten
utan att nätspänning krävs. På beställning kan alla utföranden erhållas med anordning för manuell reglering av gasflödet.
VIKTIGASTE FUNKTIONERNA
Kontrollratt med positioner för avstängd brännare, pilotlåga och tänd brännare (MS)
Termoelektrisk anordning för avkänning av låga med återställningsblockering (GM)
Tystgående automatisk förbikopplingsventil (EV)
Tryckregulator av servotyp (PR)
Anordning för långsam tändning (på beställning) (SO)
Anordning för manuell reglering av gasflödet (på beställning) (MA)
Pilotutgång med skruv för inställning av gasflöde (RQ)
Filter på ingång och pilotledning (FL)
Tryckuttag på in- och utgång
1/2 gängade in- och utgångar för gas med möjlighet till flänsanslutning
Utgång för anslutning av tryckregulator till förbränningskammaren
S

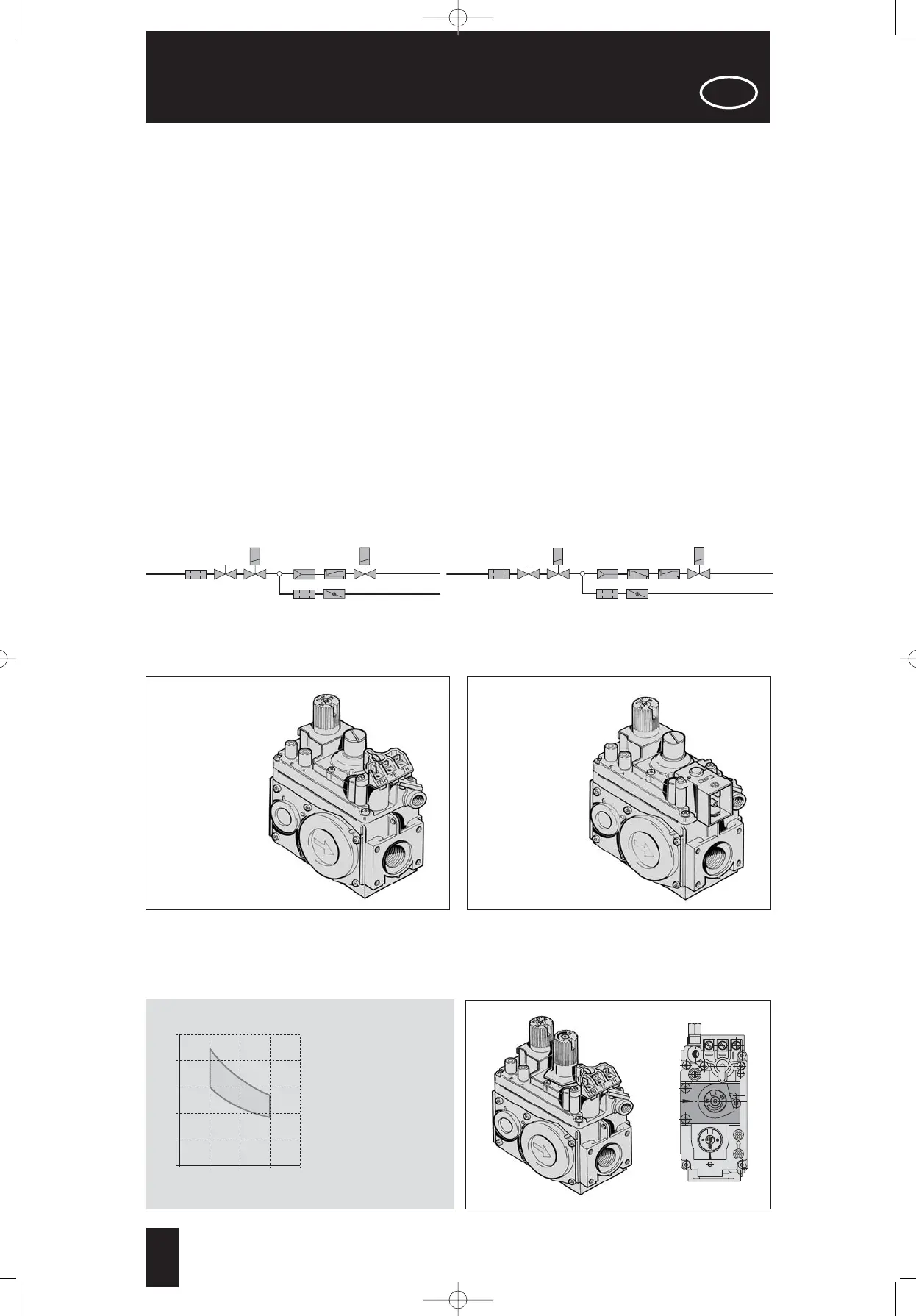

FUNKTIONSSCHEMA
BRUKS- OCH
INSTALLATIONSANVISNING
Utföranden med on/off-styrning av gasflöde
Utförande med anordning för manuell reglering
av gasflödet
SIT 820 NOVA mV
■
Automatisk ventil försörjd
av batteri
SIT 820 NOVA
■
Automatisk ventil försörjd
med växelström
ANORDNING FÖR MANUELL REGLERING
SIT 820 NOVA mV finns även tillgänglig i utföranden med manuell reglering av gasflödet. Genom att vrida
inställningsratten från position HI till position LO erhålls en reducering av gasflödet som anpassas efter
användningsförhållandena.
Reducering av gasflödet
genom att gå från position
HI till position LO beroende
på utgångstrycket Pu.
reducering av gasflödet [%]
