44
6
4
2
8
10
12
AE
P
I
L
O
T
TP TH
TP
TH
I
L
O
T
TP TH
TP
TH
P

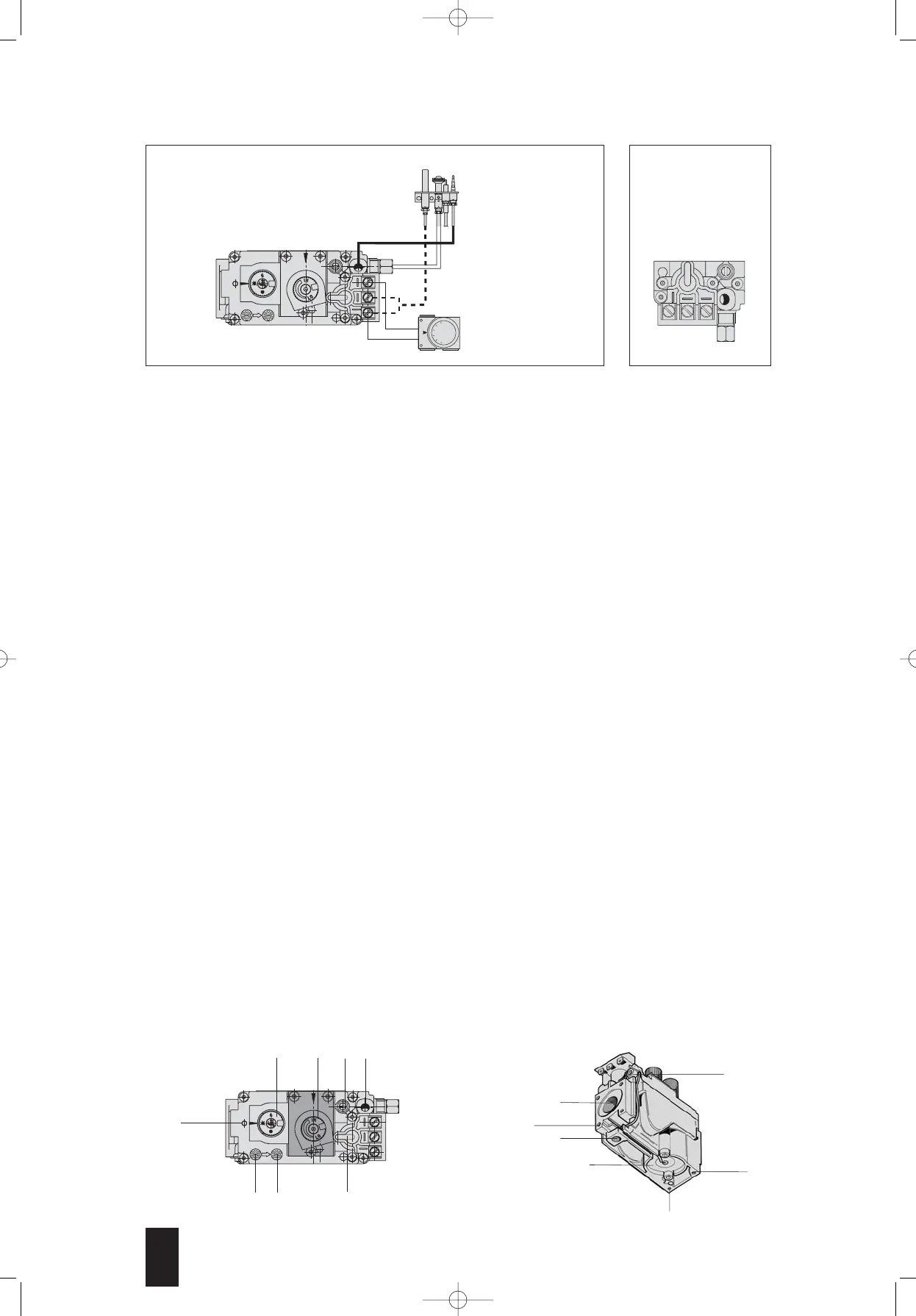

Pilotbrännare
TP = batteri
TH = termostat
rumstermostat
mV-utföranden
» Utgång för pilotbrännare
Utgång för huvudbrännare
˛ Hål (M5) för montering av flänsar
¢ Extra fästpunkt för ventilen
£ Alternativ position för anslutning
av termoelementet
§ Magnetaggregat
Uttag för anslutning till
förbränningskammaren
KALIBRERING OCH REGLERING
Alla regleringsmoment skall utföras med hänsyn till de specifika egenskaperna hos den använda apparaten.
Kontrollera utgångs- och ingångstryck med de därtill avsedda mätningsuttagen och . Efter kontrollen täpps
dessa uttag till med de därtill avsedda skruvarna. Rekommenderat åtdragningsmoment: 2,5 Nm.
Reglering av utgångstrycket
Ta av den skyddande pluggen (A). Genom att vrida justerskruven (B) medurs ökas utgångstrycket. Efter avslutad
kalibrering: Fäst pluggen (A) i bottenläge.
Frånkoppling av tryckregulator
Byt ut plugg (A), justerskruven (B) och fjädern (C) med tillbehör (D) kod 0.907.037. Åtdragningsmoment: 1 Nm.
Reglering av gasflödet till pilotbrännaren
Vrid skruven medurs för att minska flödet.
Frånkoppling av regleringsfunktionen för pilotlågan
Skruva fast justerskruven till bottenläget och sedan tillbaka två hela varv. Försegla därefter regleringen.
Byte av familj eller grupp för den använda gasen
Kontrollera att apparaten kan fungera även med den nya gasfamiljen eller -gruppen. Reglera utgångstrycket till
värdena, som finns angivna i den aktuella apparatens bruksanvisning, enligt ovanstående anvisningar.
Vid bruk av gaser i den tredje familjen skall man frånkoppla tryckregulatorn och regleringsfunktionen för gasflödet till
pilotbrännaren.
VIKTIGT! Efter samtliga reglerings- eller kalibreringsmoment skall man försäkra sig om att ingen gasläcka förekommer
samt att apparaten fungerar perfekt. I synnerhet skall man försäkra sig om att ingen höjning av lågan eller backslag
sker vid min. eller max. utgångstryck (utföranden med flödesreglering). Efter avslutade regleringar lägger man på de
därtill avsedda förseglingarna och/eller låser justerskruvarna med målarfärg.
BESKRIVNING AV VENTILEN
¿ Kontrollratt
¡ Inställningsratt (utföranden med manuell
reglering av gasflöde)
¬ Skruv för reglering av gas till pilotbrännaren
Anslutning för termoelement
ƒ Uttag för stödbygel för tillbehör
Uttag för mätning av ingångstryck
Uttag för mätning av utgångstryck
« Automatisk ventil
AE
P
I
L
O
T
TP TH
TP
TH
¿
≈∆
«
ƒ
»
¡
¬
˛
£
§
¢
¬
¬
9956820-02_MI_820 NOVA_A4 27-10-2003 16:39 Pagina 44
