ASSEMBLAGE ET RÉGLAGES
AVERTISSEMENT
Débranchez la che de la source d’alimentation avant de
faire des réglages ou de changer des accessoires.
De telles
mesures de sécurité préventive réduisent le risque de démarrage accidentel de l’outil.
Installation de la lame de scie à
céramique
AVERTISSEMENT
Pour réduire le
risque de
blessure, n’utilisez pas de lame de scie à
céramique plus grande ou plus petite que 7
po de diamètre, et n’utilisez pas de lames
de scie à céramique d’une vitesse de
rotation nominale de moins de 3 600 tr/mn.
N’utilisez que des lames de coupe de
carreaux de céramique aux bords lisses qui
ne comportent pas d’ouvertures ou de
rainures.
1. Retirez le protecteur inférieur : Utilisez
un tournevis numéro 2 (non inclus) pour
desserrer les deux vis de xation (g. 1).
2. En tenant fermement la lame de scie coupe-
carreaux à la main, utilisez la clé pour
desserrer l’écrou dans le sens contraire des
aiguilles d’une montre (g. 2).
3. Retirez la bride externe et la lame pour
carreaux. Mettez la bride externe de côté.
4. Assurez-vous que l’arbre et les brides
intérieure et extérieure sont propres.
5. Assurez-vous que la bride intérieure est en
place et est centrée sur l’arbre.
6. Assurez-vous que la èche marquée sur la
nouvelle lame pour carreaux est orientée
dans le sens contraire des aiguilles d’une
montre autour de l’arbre. (g. 3).
7. Installez la nouvelle lame en vous assurant
que l’arbre de la lame est monté sur la
languette de la bride (g. 3A).

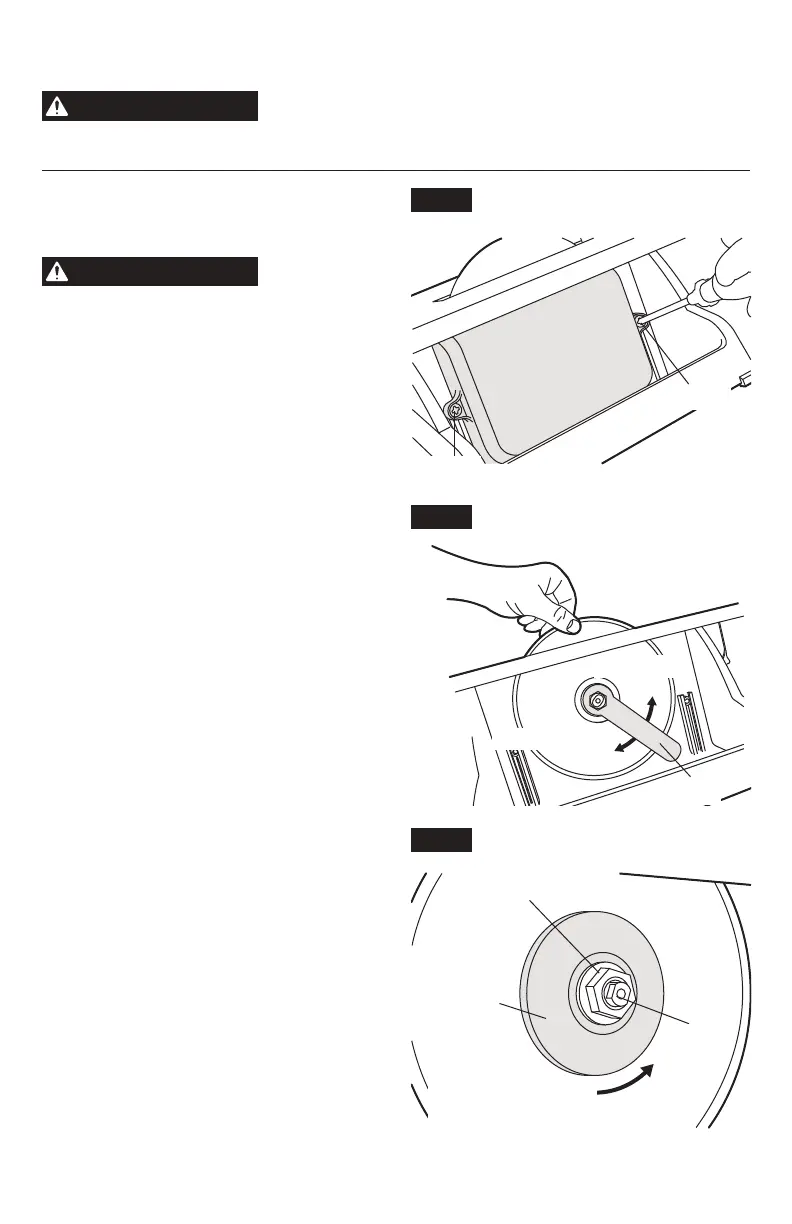

Fig. 1
Dispositif de
protection du
bas
Vis
Vis
Fig. 2
Pour retirer
Pour installer
Clé
Fig. 3
Écrou de la lame de
scie à céramique
Bride
extérieure
Arbre
Sens de rotation de
la lame de scie à
céramique
