Skil 3540 - Ensamblaje y Ajustes

65
ENSAMBLAJE Y AJUSTES
ADVERTENCIA
Desconecte el enchufe de la fuente de alimentación antes de
hacer ajustes o cambiar accesorios.
Tales medidas de seguridad
preventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente.
Instalación de la hoja para cortar
baldosa
ADVERTENCIA
Para reducir el
riesgo de lesiones,
no utilice una hoja para cortar baldosa
mayor o menor de 7 pulgadas de diámetro
y no utilice una hoja para cortar baldosa
con una capacidad nominal de velocidad
inferior a 3600 RPM. Utilice únicamente una
hoja para cortar baldosa de borde liso libre
de aberturas y ranuras.
1. Retire el protector inferior: use un
destornillador número 2 (no se proporciona)
para aojar los dos tornillos de jación
(Fig. 1).
2. Mientras sujeta rmemente con la mano la
hoja de sierra para baldosas, use la llave
para aojar la tuerca en dirección contraria a
las manecillas del reloj (Fig. 2).
3. Retire el reborde externo y la hoja para
baldosa. Guarde el reborde externo.
4. Asegúrese de que el vástago y los rebordes
internos y externos estén limpios.
5. Asegúrese de que el reborde externo esté
en su lugar y centrado en el vástago.
6. Asegúrese de que la echa direccional
marcada en la hoja de sierra nueva esté en
dirección contraria a las manecillas del reloj
alrededor del vástago. (Fig. 3).

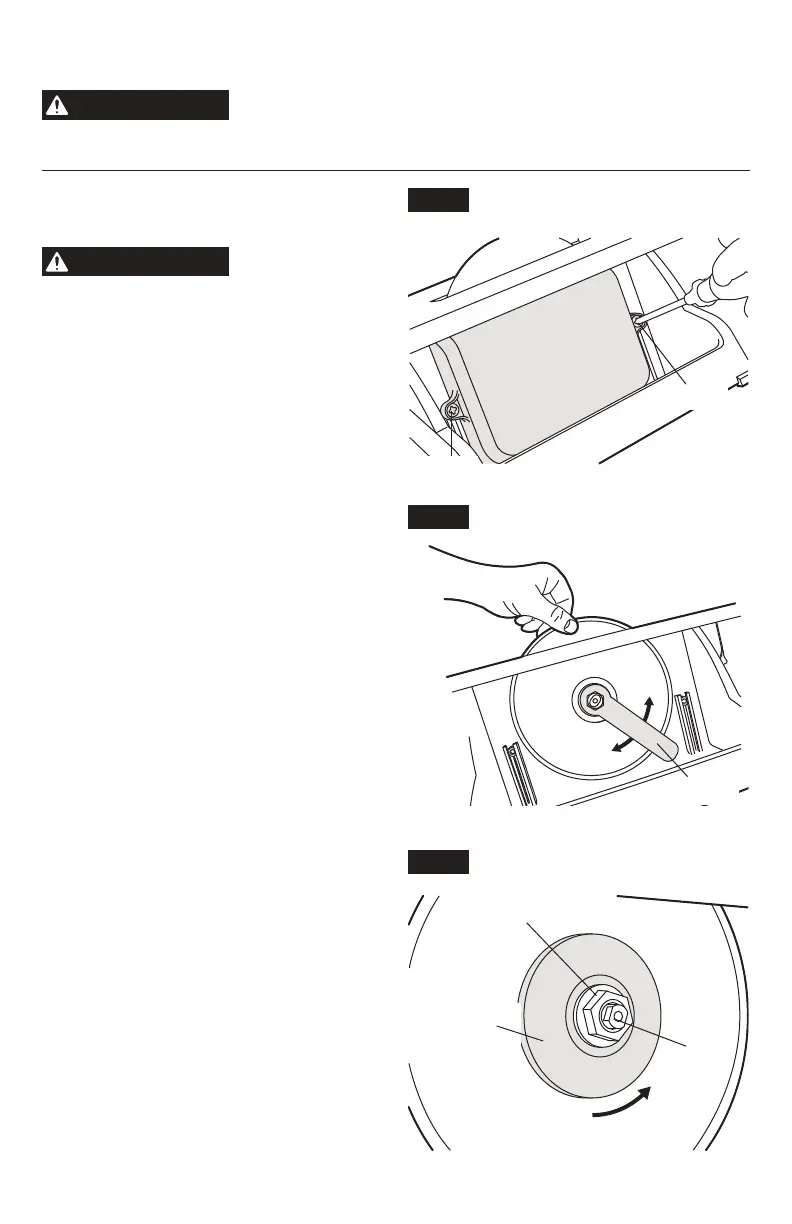

Fig. 1
Protector
inferior
Tornillo
Tornillo
Fig. 2
Retirar
Nstalar
llave
Fig. 3
Tuerca de la hoja
para cortar baldosa
Pestaña
exterior
Eje
Sentido de la hoja
para cortar baldosa
