66
7. Instale la nueva hoja asegurándose de que
el husillo de la hoja esté montado sobre la
pestaña del reborde (Fig. 3A).
8. Instale el reborde externo en el vástago.
9. Asegúrese de que las aberturas en los
rebordes y el husillo de la hoja estén
alineados y los rebordes y la hoja estén
posicionados concéntricamente entre sí.
10. Mientras sujeta rmemente con la mano
la hoja de sierra para baldosas, instale y
apriete la tuerca con la llave en dirección
de las manecillas del reloj (Fig. 2). NO
APRIETE EN EXCESO.
11. Asegúrese de que la hoja para baldosas
esté rme.
12. Vuelva a jar el protector inferior con un destornillador número 2 (no se proporciona) para
aojar los dos tornillos de jación (Fig. 1).
AVISO:
Para reducir el riesgo de vibración y asegurarse de que la hoja esté correctamente
alineada, los rebordes de metal de cualquiera de los lados de la hoja y la hoja deben ser
concéntricos al vástago.
Instalación del protector superior
Coloque el borde inferior del brazo del protector superior debajo del tablero de la mesa en la
parte trasera de la hoja. Inserte y apriete los dos tornillos de sujeción (Fig. 4).
Ajuste del brazo del protector superior
1. Retire el protector superior aojando el pomo que lo sujeta rmemente en su sitio.
2. Aoje los dos tornillos de sujeción (Fig. 4) y asegúrese de que el brazo esté alineado con la
hoja para cortar baldosa.
3. Apriete los dos tornillos de sujeción.

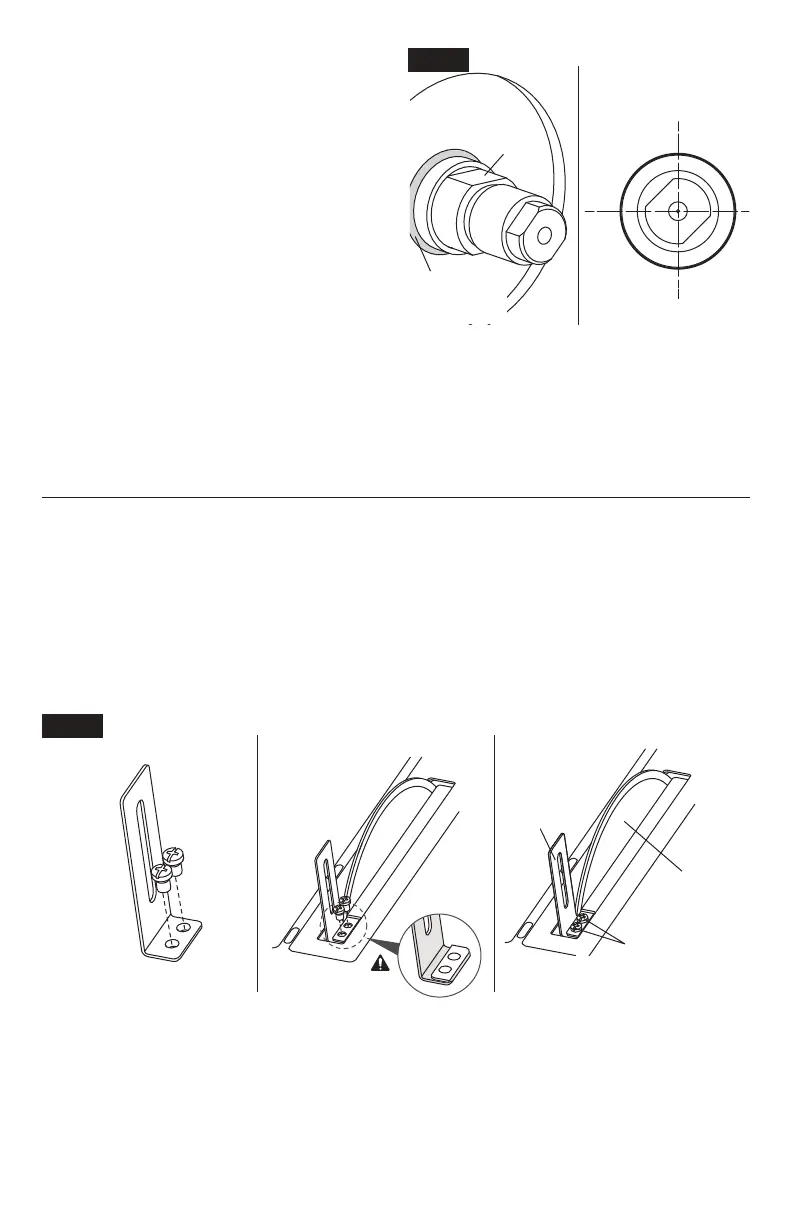

a b c
Fig. 4
Brazo del
protector
superior
Hoja para
cortar baldo-
sa
Tornillos de
sujeción
Fig. 3A
Eje
La pestaña
del reborde
