INSTRUCCIONES DE FUNCIONAMIENTO
Ajuste de profundidad
Desconecte el enchufe de la fuente de energía.
Afloje la palanca de ajuste de profundidad
situada entre el protector y el mango de la
sierra. Sujete la base con una mano y suba o
baje la sierra con el mango. Fije la palanca en
la posición de ajuste de profundidad desea-
da. Verifique la profundidad deseada (Fig. 3).
Para un astillado mínimo la longitud que debe
sobresalir por debajo del material que se va
a cortar no debe ser de más de un diente de
hoja (Fig. 4).
Verificacion del angulo de corte
de 90˚
Desconecte el enchufe de la fuente de energía.
Coloque la base en la posición de máxima
profundidad de corte. Afloje la tuerca de
mariposa de ajuste de inclinación, ajuste a 0°
en el cuadrante, vuelva a apretar la tuerca de
mariposa y con una escuadra verifique que
hay un ángulo de 90° entre la hoja y el plano
inferior de la base (Fig. 5). Si es necesario
realizar un ajuste, incline la base hasta 45°,
apriete la tuerca de mariposa de ajuste de
inclinación y doble la "LENGÜETA" con una
llave de tuerca ajustable o con unos alicates
(Fig. 5).

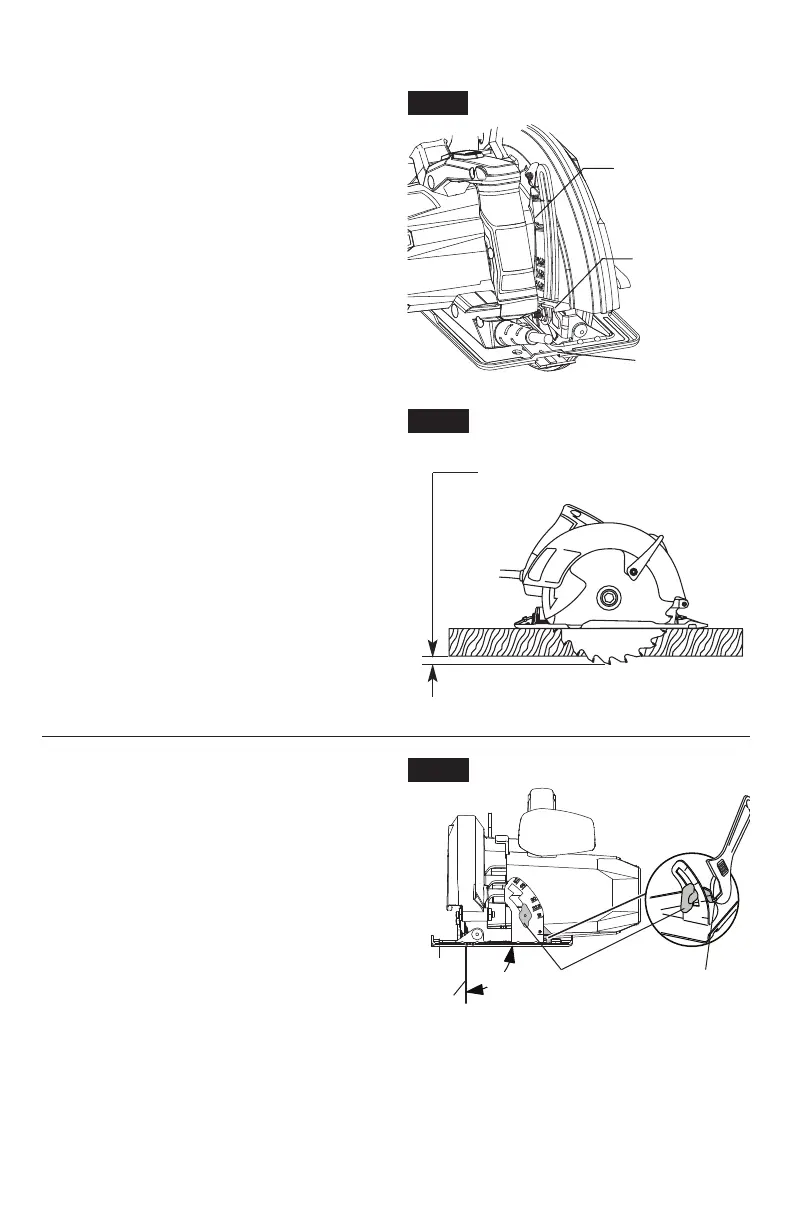

Fig. 3 Escala de
profundidad
(calibrada para
tamaños de
madera están-
dar)
Palanca de
ajuste de pro-
fundidad
Llave de hoja
y area para
guardar
Fig. 4
Un diente es la longitud que debe
penetrar en la madera para un
astillado minimo
90°
Base
Fig. 5
Hoja
Tuerca de
mariposa de ajuste
de inclinacion
Lengüeta
