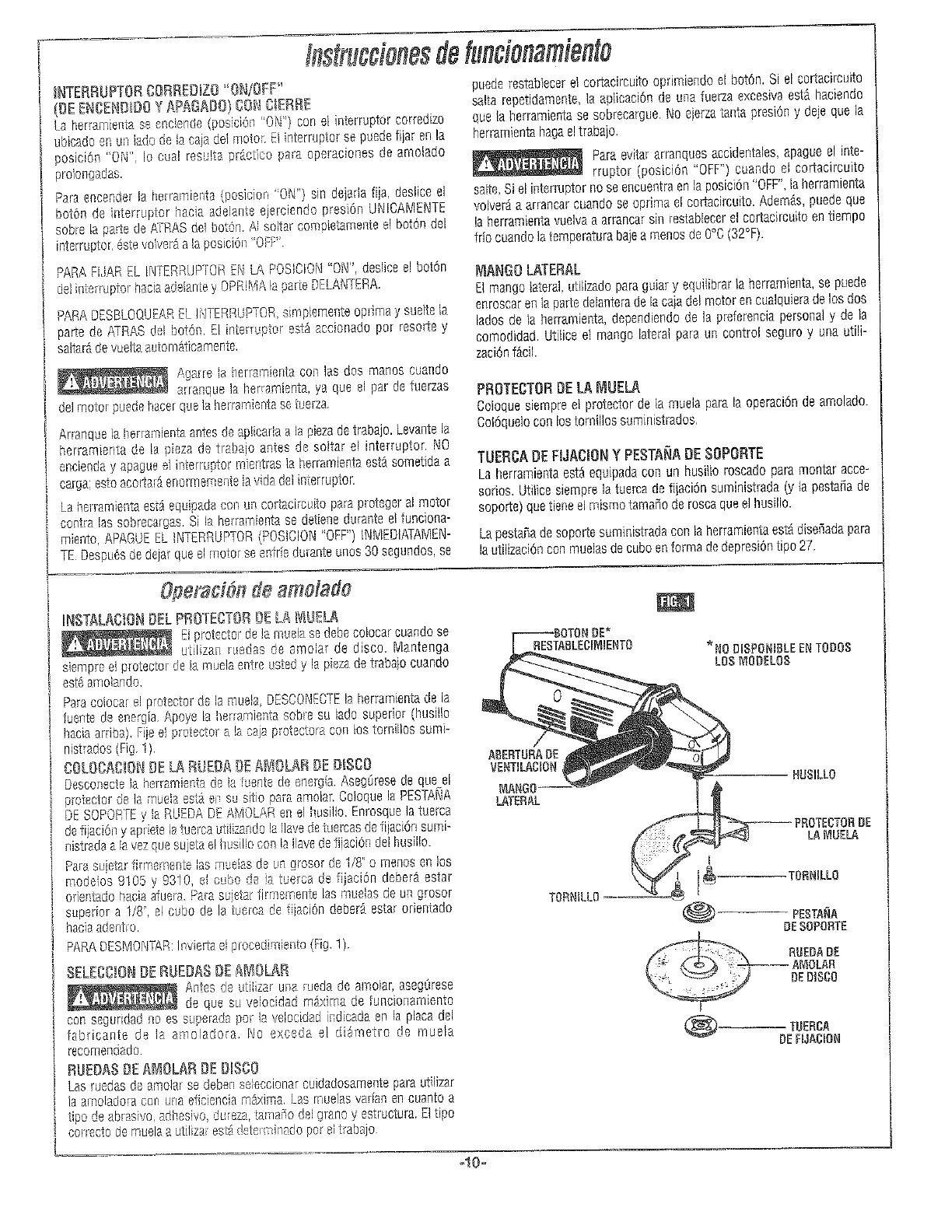

Instruceiones
de
funcionamiento
INTERRUPTOR
CORREDIZO
“ON/OFF”
(DE
ENCENDIDO
Y
APAGADO)
CON
CIERRE
La
herramienta
enciende
(posicién
“ON”)
con
él
interrupter
corredizo
ubicado
en
un
lade
de
ia
caja
del
motor.
EI
interruptor
se
puede
fijar
en
la
posicién
“ON”,
fo
cual
resulta
practice
para
operaciones
de
amolado
proiongadas.
Para
encender
fa
herramienta
{posicion
“ON")
sin
dejaria
fija,
deslice
al
botén
de
interruptor
hacia
adelante
ejerciendo
presion
UNICAMENTE
sobre
la
parte
de
ATRAS
del
botén.
Al
soltar
completamente
al
botén
del
interruptor,
éste
voiverd
a
fa
posicién
“OFF”.
PARA
FIUAR
EL
INTERRUPTOR
EN
LA
POSICION
“ON”,
deslice
el
botén
del
interrupter
hacia
adelante
y
OPRIMA
la
parte
DELANTERA.
PARA
DESBLOQUEAR
EL
INTERRUPTOR,
simplemente
oprima
y
suelte
la
parte
de
ATRAS
del
botén.
El
interruptor
esta
accionado
por
resorte
y
saliaré
de
vuelta
automaticamente.
Agarre
ta
herramienta
con
las
dos
manos
cuando
arrangue
ja
herramienta,
ya
que
el
par
de
fuerzas
del
motor
puede
hacer
que
la
herramienta
se
tuerza.
Arranque
la
herrarnienta
antes
de
aplicarta
a
la
pieza
de
trabajo.
Levante
la
herramienta
de
fa
pieza
de
trabajo
antes
de
soltar
el
interruptor.
NO
encienda
y
apague
el
interruptor
mientras
la
herramienta
esta
sometida
a
carga;
esto
acortaré
enormemene
fa
vida
del
interruptor.
La
herramienta
esté
equipada
con
un
cortacircuito
para
proteger
al
motor
contra
fas
sobrecargas.
Si
la
herramienta
se
detiene
durante
el
funciona-
miento,
APAGUE
EL
INTERRUPTOR
(POSICION
“OFF”)
INMEDIATAMEN-
TE.
Después
de
dejar
que
el
motor
se
enfrie
durante
unos
30
segundos,
se
puede
restablecer
el
cortacircuito
oprimiendo
el
botén.
SI
el
cortacircuite
salta
repetidamente,
la
aplicacién
de
una
fuerza
excesiva
esta
haciendo
que
la
herramienta
se
sobrecargue.
No
ejerza
tania
presién
y
deje
que
la
herramienta
haga
el
trabajo.
§
Para
evitar
arranques
accidentales,
apague
el
inte-
gu
diedeeninls
rruptor
(posicién
“OFF”)
cuando
el
cortacirculto
salte.
Si
el
interruptor
no
se
encuentra
en
la
posicién
“OFF”,
la
herramienta
volvera
a
arrancar
cuando
se
oprima
el
cortacircuito.
Ademas,
puede
que
la
herramienta
vuelva
a
arrancar
sin
restablecer
el
cortacircuito
en
tiempo
frio
cuando
la
temperatura
baje
a
menos
de
0°C
(32°F).
MANGO
LATERAL
El
mango
lateral,
utilizado
para
guiar
y
equilibrar
la
herramienta,
se
puede
enroscar
eri
fa
parte
delantera
de
la
caja
dei
motor
en
cualquiera
de
los
dos
lados
de
la
herramienta,
dependiendo
de
la
preferencia
personal
y
de
la
comodidad.
Utilice
el
mango
lateral
para
un
contro!
seguro
y
una
utili-
zaci6n
facil.
PROTECTOR
DE
LA
MUELA
Coloque
siempre
el
protector
de
la
muela
para
la
operacién
de
amolado.
Coldquelo
con
los
tornillos
suministrados,
TUERCA
DE
FIJACION
Y
PESTANA
DE
SOPORTE
La
herramienta
esté
equipada
con
un
husillo
roscado
para
montar
acce-
sorios,
Utilice
siempre
la
tuerca
de
fijacion
suministrada
(y
la
pestafia
de
soporte)
que
tiene
el
mismo
tamafio
de
rosca
que
el
husillo.
La
pestafia
de
soporte
suministrada
con
la
herramienta
esta
diseflada
para
la
utilizacién
con
muelas
de
cubo
en
forma
de
depresién
tipo
27,
Operacién
de
amolado
INSTALACION
DEL
PROTECTOR
DE
LA
MUELA
El
protector
de
la
muela
se
debe
colocar
cuando
se
mGaietiaemenk!
utilizan
ruedas
de
amolar
de
disco.
Mantenga
siempre
el
protector
de
ia
muela
entre
usted
y
la
pieza
de
trabajo
cuando
esté
amolando.
Para
colocar
el
protector
de
la
muela,
DESCONECTE
la
herramienta
de
la
fuente
de
energia.
Apoye
la
herramienta
sobre
su
lado
superior
(hustilo
hacia
arriba).
Fije
el
protector
a
la
caja
protectora
con
los
tornillos
sumi-
nistradas
(Fig.
4).
COLOCACION
DE
LA
RUEDA
DE
AMOLAR
DE
DISCO
esconecte
la
herramienta
de
la
fuente
de
energia.
Asegtirese
de
que
el
protector
de
la
muela
esia
en
su
sitio
para
amolar.
Coloque
la
PESTANA
DE
SOPORTE
y
fa
RUEDA
DE
AMOLAR
en
el
husillo,
Enrosque
Ja
tuerca
de
fiiacién
y
apriete
la
tuerca
utilizando
la
Have
de
tuercas
de
filacién
sumi-
nistrada
a
la
vez
que
sujeta
el
husillo
con
la
Have
de
filacion
del
husillo.
Para
sujetar
firmemente
las
muelas
de
un
grosor
de
1/8"
0
menos
en
los
modelos
9105
y
9310,
ef
cubo
de
Ja
tuerca
de
fijacién
debera
estar
orlentado
hacia
afuera.
Para
suietar
firmernente
las
muelas
de
un
grosor
superior
a
1/8",
el
cubo
de
la
tuerca
de
filacién
debera
estar
orientado
hacia
adentro.
PARA
DESMONTAR:
Invierta
ef
procedimiento
(Fig.
1).
SELECCION
DE
AUEDAS
BE
AMOLAR
G
g
Antes
de
utilizar
una
rueda
de
amolar,
asegurese
ee
de
que
su
velocidad
maxima
de
funcionamiento
con
seguridad
no
es
superada
por
la
velocidad
indicaca
en
la
placa
del
fabricante
de
ia
amolacora.
No
exceda
el
diameiro
de
muela
recomendaco.
RUEDAS
DE
AMOLAR
DE
DISCO
Las
ruedas
de
amolar
se
deben
seleccionar
culdadosamente
para
utilizar
la
amoladora
con
ura
eficiencla
maxima.
Las
muelas
varfan
en
cuanto
a
tipo
de
abrasivo,
adhesive,
dureza,
tamafio
de!
grane
y
estructura,
El
tipe
cerrecto
de
muela
a
utilizar
esta
determinado
por
e!
trabajo.
BOTON
DE*
a
RESTABLECIMIENTO
*
NO
DISPONIBLE
EN
TODOS
LOS
MODELOS
ABERTURA
DE
ge
VENTILACION
4
CN
HUSILLO
LATERAL
PROTECTOR
BE
LA
MUELA
|
“L
[a
Tonto
@-—————
restatia
DE
SOPORTE
TORNILLO
RUEDA
DE
——~
AMOLAR
BE
DISCO
TUERCA
DE
FACION
-10-
