MONTAGE ET RÉGLAGES
Outils requis pour le montage et les réglages
AVERTISSEMENT
Débranchez la che de la source d’alimentation avant de
procéder à une quelconque opération de montage, de réglage
ou de réparation an d’éviter tout risque de blessure.
AVERTISSEMENT
Pour réduire le risque de blessure, ne branchez jamais la che
à la prise de la source d’alimentation avant d’avoir terminé
toutes les étapes du montage.

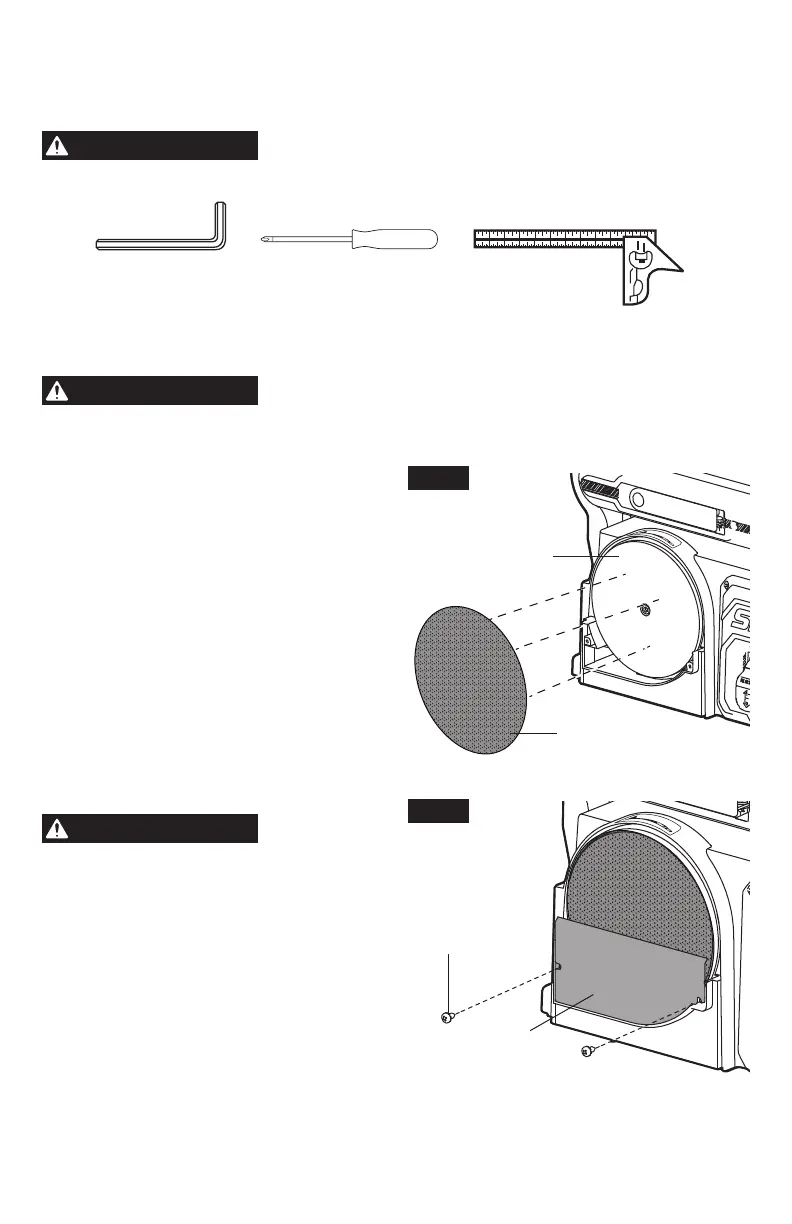

Installation du disque de ponçage
abrasif et du dispositif de
protection (Fig. 2 & 3)
1. Retirez le support du disque de ponçage.
Alignez le périmètre du disque sur la plaque
de ponçage et appuyez fermement sur le
disque tout autour pour le sécuriser (Fig. 2).
2. Localisez le dispositif de protection du
disque et les deux vis cruciformes.
3. Positionnez le dispositif de protection du
disque contre les trous de montage du
dispositif de protection.
4. À l’aide d’un tournevis cruciforme (non
fourni), serrez fermement les vis cruciformes
(ST4.2X10) en appliquant une légère
pression pour leter les trous (Fig. 3).
AVERTISSEMENT
Pour éviter toute
blessure, utilisez
uniquement des disques abrasifs de
150 mm / 6 po.
Clé hexagonale de 6
mm (incluse)
Équerre à
combinaison
(non incluse)
Tournevis cruciforme
(non inclus)
Fig. 2
Plaque de
ponçage
Disque de ponçage
Fig. 3
Vis cruciforme
Dispositif de
protection du
disque
