ENSAMBLAJE Y AJUSTES
Herramientas necesarias para el ensamblaje y el ajuste
ADVERTENCIA
Desconecte el enchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o reparación, para evitar
posibles lesiones.
ADVERTENCIA
Para reducir el riesgo de lesiones, no conecte nunca el enchufe a
un tomacorriente de la fuente de alimentación hasta que todos los pasos de ensamblaje
hayan sido completados
.

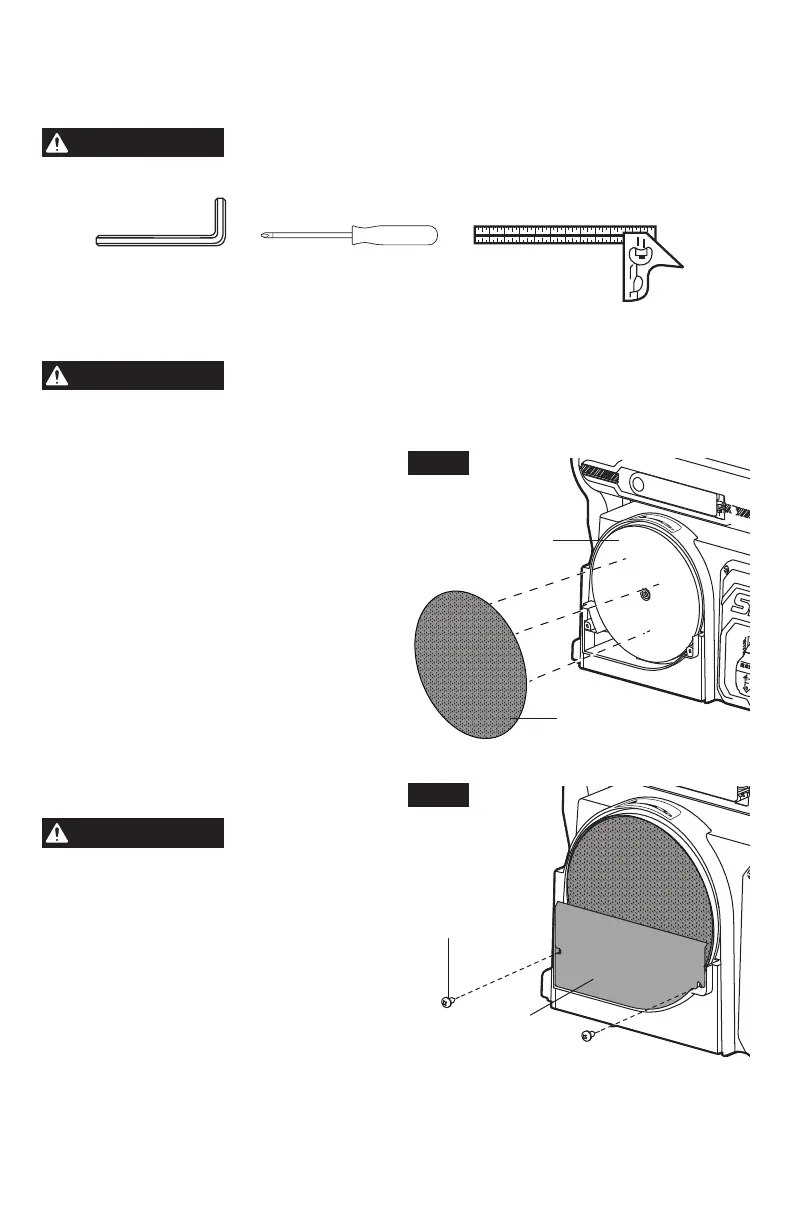

Instalación del disco de lijar y el
protector (Fig. 2 y 3)
1. Retire el refuerzo trasero del disco de lijar.
Alinee el perímetro del disco con la placa
de lijar y presione rmemente el disco en
la posición correcta completamente a su
alrededor (Fig. 2).
2. Localice el protector del disco y dos tornillos
Phillips.
3. Posicione el protector del disco contra los
agujeros de montaje del protector.
4. Utilizando un destornillador Phillips (no
incluido), apriete rmemente los tornillos
Phillips (ST4.2X10), aplicando una presión
ligera para que entren en los agujeros
(Fig. 3).
ADVERTENCIA
Para evitar lesiones,
utilice solo discos
abrasivos de 6 pulgadas (150 mm).
Llave hexagonal de
6 mm (incluida)
Escuadra de
combinación
(no incluida)
Destornillador Phillips
(no incluido)
Fig. 2
Placa de lijar
Disco de lijar
Fig. 3
Tornillo Phillips
Protector del
disco
