Skil BB9504-00 - Page 72

72

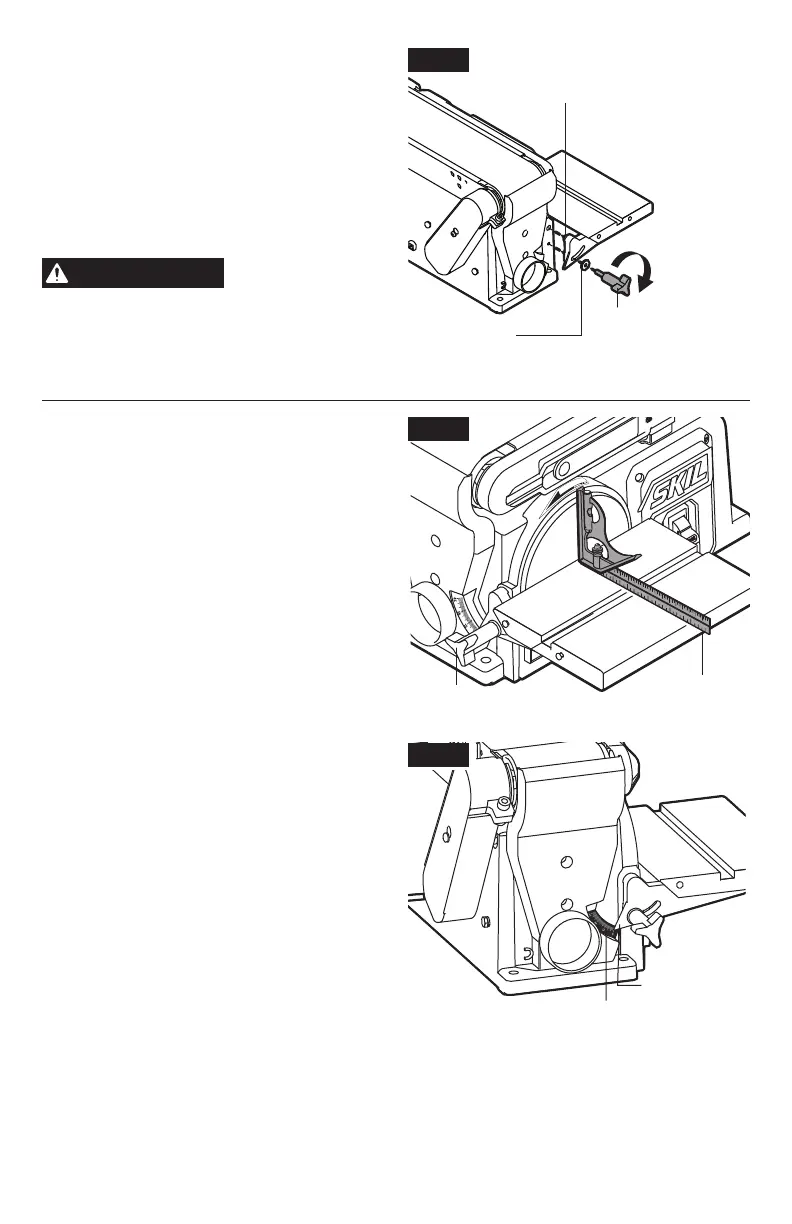

Instalación del ensamblaje de la
mesa (Fig. 4a)
1. Inserte el pasador de guía de la mesa de
trabajo en el agujero de la carcasa de la
herramienta.
2. Posicione la arandela plana grande sobre la
perilla de jación de la mesa y luego apriete
rmemente la perilla de jación girándola en
el sentido de las agujas del reloj.
ADVERTENCIA
Para evitar atrapar
la pieza de trabajo
o los dedos entre la mesa y la supercie de
lijado, el borde de la mesa deberá estar a
no más de 1/16 de pulgada (1,6 mm) de
distancia de la supercie de lijado.
Escuadrado de la mesa de trabajo
respecto al disco de lijar
(Fig. 4b y 4c)
1. Utilizando una escuadra de combinación,
compruebe el ángulo de la mesa de trabajo
con la correa de lijar.
2. Si la mesa de trabajo no está a 90° respecto
al disco, aoje la perilla de jación de la
mesa e incline la mesa.
3. Ajuste la mesa de trabajo hasta que esté
perpendicular al disco de lijar y reapriete la
perilla de jación.
Nota: El indicador de bisel debería apuntar
al 0 en la escala de biseles después de re-
alizar el escuadrado (Fig. 4c). Si no es así,
contacte a una Estación de Servicio SKIL
Autorizada para obtener asistencia.
Fig. 4c
Fig. 4a
Pasador de guía
Arandela plana
grande
Perilla de jación de
la mesa
Apretar
Fig. 4b
Perilla de jación de la
mesa
Escuadra de
combinación
Escala de biseles
Indicador de
bisel
