44

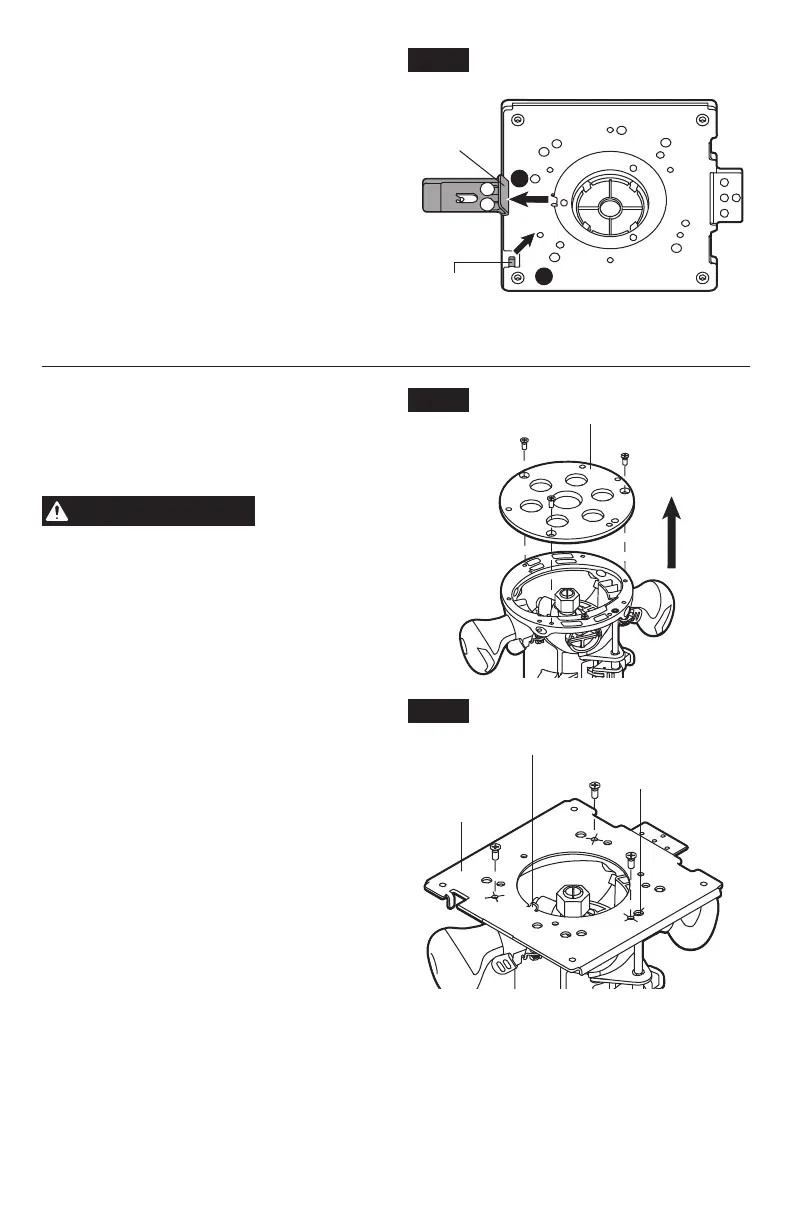

2. Retournez l’ensemble de table à toupie à
l’envers sur une surface plate et plane (Fig.
3b).
3. Poussez la poignée de serrage vers la
gauche pour ouvrir le mécanisme de
libération de la toupie (a).
4. Soulevez la languette 1 de la plaque de
montage pour la retirer de la base de la table
(b).
Fixation de la plaque de montage
à serrage rapide sur les toupies
SKIL RT1322-00 (base fixe
uniquement) et RT1323-00
AVERTISSEMENT
Débranchez la
toupie de l’ali-
mentation électrique avant d’installer la
toupie sur la table, d’effectuer des réglages,
de changer d’accessoires, de retirer la
toupie de la table, d’effectuer des opérations
de maintenance ou de ranger l’outil.
De telles
mesures de sécurité préventives réduisent le
risque de démarrage accidentel de l’outil.
1. Retournez la toupie à l’envers de manière à
ce qu’elle repose sur son capuchon supérieur
(Fig. 4a)
2. Retirez l’embase en plastique de votre toupie
en retirant les trois vis à l’aide de la clé
combinée de 5 mm fournie. Conser
vez les
trois vis à utiliser lors de la future étape 4.
REMARQUE:
Si vous souhaitez monter la
toupie avec l’embase, vous devrez peut-être
acheter des attaches de xation plus longues.
L’utilisation de l’embase réduit la portée de la
profondeur de coupe.
3
. Si vous souhaitez utiliser un aspirateur
pendant votre travail, c’est le moment idéal
pour installer l’adaptateur d’aspirateur sur la
toupie. Consultez le mode d’emploi de votre
toupie pour obtenir des informations sur le montage de l’adaptateur de l’aspirateur.
4. Alignez les trois trous de la plaque de montage sur les trous de la base de la toupie ;
assurez-vous également d’aligner la tige de réglage de la profondeur de la toupie sur le trou
de réglage de la profondeur de la plaque de montage.
5. Fixez solidement la plaque de montage à serrage rapide à votre toupie à l’aide des trois vis
de l’Étape 2 (Fig. 4b).
a
b
Fig. 3b
Poignée
de serrage
Languette 1
Fig. 4a
Embase
Fig. 4b
Languette 2
Plaque de
montage à
serrage rapide
Trou de réglage
de la profondeur
