CONFIGURATION DE LA TABLE À TOUPIE
AVERTISSEMENT
Débranchez toujours la table à toupie avant de xer des
accessoires ou d’effectuer un réglage quelconque.

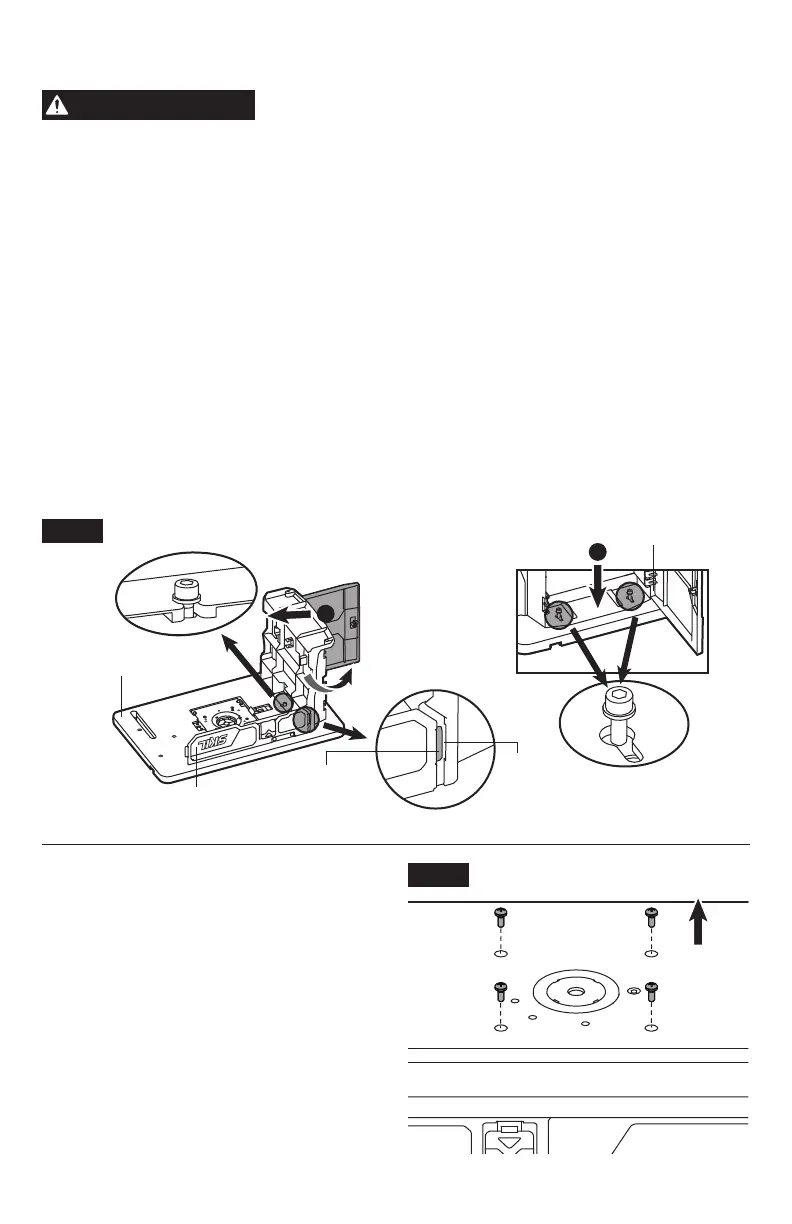

Fixation des pieds à la table (Fig. 2)
REMARQUE:
La table à toupie est équipée de six boulons à six pans creux préinstallés sur la
base de la table pour xer les deux pieds de la table.
1. Retournez l’ensemble de la table à toupie à l’envers et posez-le sur une surface plate et
plane.
2. Desserrez les trois boulons du côté droit de la base de la table.
3. Ouvrez la porte de la boîte à outils et abaissez l’un des pieds sur la base de la table, comme
indiqué. Veillez à ce que deux boulons soient insérés dans les deux trous de la boîte à
outils.
4. Poussez le pied vers le centre de la table, jusqu’à ce que le troisième boulon soit inséré
dans la fente au centre du côté intérieur du pied. En même temps, assurez-vous que la
languette de la plaque de montage de l’interrupteur s’insère dans la fente du pied.
5. Serrez les trois boulons de xation avec la clé combinée de 5 mm fournie.
6. Suivez la même procédure pour l’autre pied de la table.
REMARQUE:
Le sens d’ouverture des deux boîtes à outils doit se trouver sur le côté de
l’interrupteur de sécurité intégré.
a
b
Fig. 2
Base de la table
Plaque de montage de l'interrupteur
Languette
Boîte à outils
Fente
Retrait de la plaque de montage
de la toupie à serrage rapide de
la base de la table (Fig. 3a et 3b)
Cette table à toupie comprend un système de
montage rapide de la toupie, qui a été préins-
tallé à l’usine avant l’expédition.
1
. À l’aide de la clé combinée de 5 mm fournie,
desserrez et retirez les quatre ensembles
de vis cruciformes qui xent la plaque de
montage à la table (Fig. 3a). Conservez les
boulons pour une utilisation ultérieure.
Fig. 3a
