Utilisation du guide
Le guide soutient la pièce et permet de la guider. Pour fournir le meilleur support lors des
opérations de toupillage, les plaques du guide doivent être aussi proches que possible de la
mèche sans entrer en contact avec celle-ci (généralement à environ 6.3 mm / 1/4 po de la
mèche).
Déplacement du guide vers l’avant et vers
l’arrière (Fig. 16)
1. Desserrez les deux boutons de serrage de
l’ensemble de guide.
2. Déplacez l’ensemble de guide vers l’avant
ou vers l’arrière le long des fentes jusqu’à la
position souhaitée.
3. Serrez les boutons de serrage de l’ensemble
de guide.
AVIS:
•
Pour les coupes profondes, faites des passes
successives et ne coupez JAMAIS plus de
3 mm / 1/8 po de profondeur en une seule
passe.
•
Pour les coupes plus larges, effectuez
plusieurs passes de coupe en déplaçant progressivement le guide vers l’arrière jusqu’à ce
que la large
ur de coupe souhaitée ait été atteinte.
Coulissement latéral du guide d’entrée et de
sortie de la pièce à usiner (Fig. 17)
Le guide d’entrée et le guide de sortie de la
pièce à usiner peuvent chacun glisser latérale-
ment pour prolonger le guide.
1. Desserrez les quatre boutons de serrage
latéraux.
2. Faites glisser la plaque frontale de chaque
guide jusqu’à la position souhaitée.
3. Serrez les bout
ons de serrage latéraux.
AVERTISSEMENT
Veillez toujours
à ce que le
guide et le dispositif de protection ne
puissent pas entrer en contact avec la
mèche de la toupie.
Le non-respect de cette
consigne entraînerait des dommages à la table à toupie et pourrait causer des blessures.

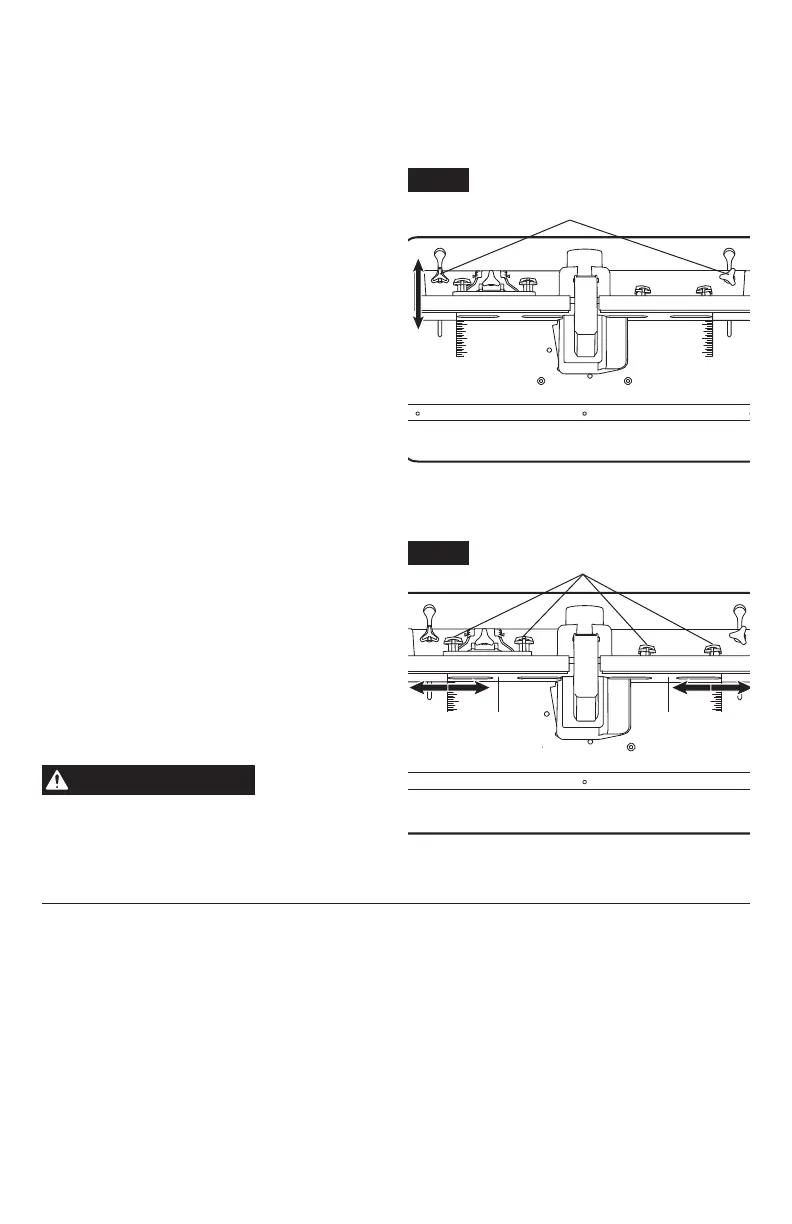

Fig. 16
Boutons de serrage de
l’ensemble de guide
Fig. 17
Boutons de serrage latéraux
Guide pour
la sortie de la
pièce à usiner
Guide pour
l’entrée de la
pièce à usiner
