84
Utilización del tope-guía
El tope-guía soporta y guía la pieza de trabajo. Para proporcionar el mejor soporte durante las
operaciones de fresado, las placas frontales del tope-guía deberán estar tan cerca de la broca
como sea posible sin entrar en contacto con ella (típicamente, a una distancia de alrededor de
1/4 de pulgada [6.3 mm] de la broca).
Movimiento del tope-guía hacia delante y
hacia detrás (Fig. 16)
1. Aoje las dos perillas de jación del
ensamblaje del tope-guía.
2. Mueva el ensamblaje del tope-guía hacia
delante y hacia detrás a lo largo de las
ranuras hasta la posición deseada.
3. Apriete las perillas de jación del ensamblaje
del tope-guía.
AVISO:
•
Para realizar cortes profundos, haga pasadas
sucesivas y no corte NUNCA más de 1/8 de
pulgada (3 mm) de profundidad con una sola
pasada.
•
Para realizar cortes más anchos, haga
múltiples pasadas de corte moviendo progresivamente el top-guía hacia detrás hasta que se
alcance la anchura de corte deseada.
Deslizamiento lateral del tope-guía de
avance de salida y de avance de entrada
(Fig. 17)
Tanto el tope-guía de avance de entrada como
el tope-guía de avance de salida se pueden
deslizar lateralmente para extender el tope-
guía.
1. Aoje las cuatro perillas de jación laterales.
2. Deslice la placa frontal de cada tope-guía
hasta la posición deseada.
3. Apriete las perillas de jación laterales.
ADVERTENCIA
Asegúrese
siempre de que el
tope-guía y el protector no puedan entrar en
contacto con la broca de fresadora.
Si no se
hace así, el resultado será daños a la mesa de fresadora y eso puede causar lesiones
corporales.

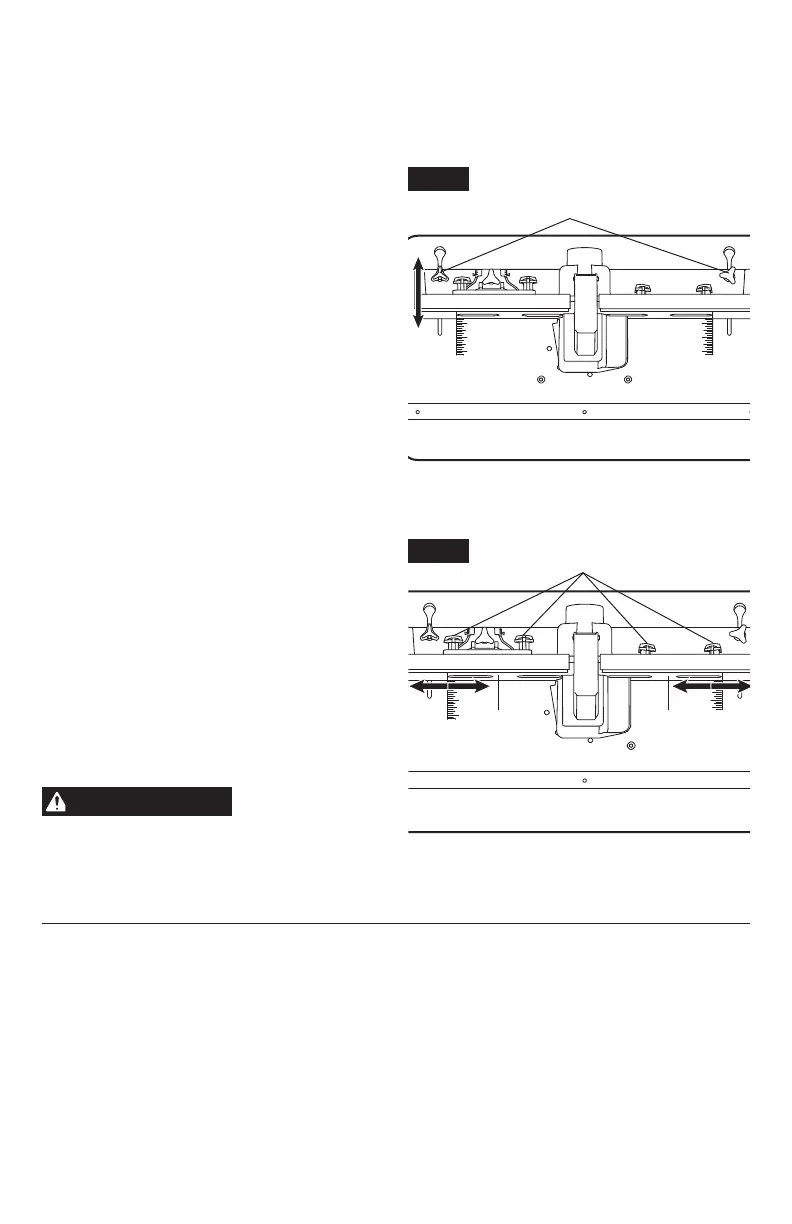

Fig. 16
Perillas de jación del
ensamblaje del tope-guía
Fig. 17
Perillas de jación laterales
Tope-guía
de avance
de salida
Tope-guía
de avance
de entrada
