3. Montaje de la barra frontal:
Inserte el conector de la barra frontal (18) dentro de la parte izquierda
(17.1) y derecha (17.2) de la barra frontal, atorníllelo con sus tornillos
correspondientes (9) ST4×15
4. Montaje de la barra de torsión y brazos:
Instale los brazos (13.1 y 13.2) sobre la barra de torsión (12) y fije el tornillo
ajustable en el soporte a la distancia recomendada (L), como se muestra
en la figura.
!! NO DESATAR EL PLASTICO NI LA TELA PROTECTORA DE LOS
BRAZOS HASTA QUE EL TOLDO ESTE COMPLETAMENTE
INSTALADO.
!! LOS TORNILLOS TIENEN QUE ESTAR BIEN APRETADOS AL
FINAL DEL MONTAJE
Distancia recomendada (L):
30cm para toldos 3x2m · 50cm para toldos 4x2,5m
ES
5. Montaje del soporte izquierdo del roller:
ntroduzca con fuerza el soporte izquierdo del roller ayudándose de un
martillo (2) dentro de la barra de
torsión (13-1) y asegure el tornillo.
6. Montaje de la lona y el faldón:
Extienda la lona (15) y el faldón (15) y ayudándose de la guía (20)
introduzca la lona entre los surcos del roller y la barra frontal.
ATENCIÓN: la lona tiene 2 caras, fijese en el dobladillo para identificar la
cara que va hacia abajo. Repita la misma operación para instalar el faldón
sobre la barra frontal.
ES
Nota: NO desatar el plastico ni la tela protectora de los brazos hasta que el toldo este
completamente instalado.
¡Los tornillos tienen que estar bien apretados al nal del montaje!

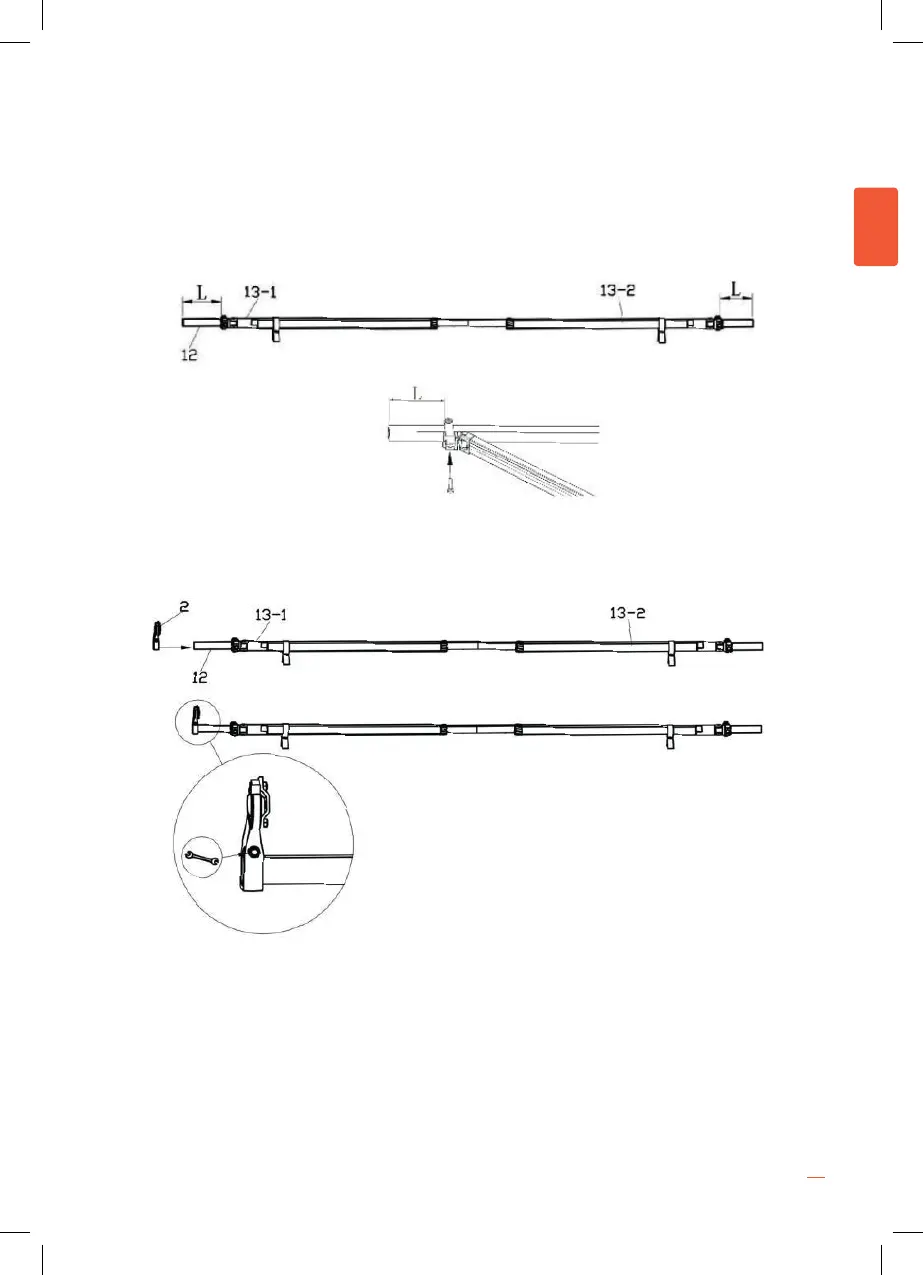

4. Montaje de la barra de torsión y brazos: Instale los brazos (13.1 y 13.2) sobre la barra de torsión
(12) y je el tornillo ajustable en el soporte a la distancia recomendada (L), como se muestra en
la gura.
5. Montaje del soporte izquierdo del roller: introduzca con fuerza el soporte izquierdo del roller
ayudándose de un martillo (2) dentro de la barra de torsión (13-1) y asegure el tornillo.
Distancia recomendada (L):
30cm para toldos 3x2m
50cm para toldos 4x2,5m
