SmartSun PRO + - 6. Assembly Instructions

30
!! Nota: NO CORTE el plástico ni la tela protectora de los
brazos hasta que el producto este montado. Puede
causar graves daños físicos
1. Montaje de la barra de torsión;
Inserte el conector de la barra de torsión (14) dentro de la parte izquierda y
derecha de la barra de torsión (12), atorníllelo con sus tornillos
correspondientes (9) ST4 ×15.
2. Montaje del roller:
Inserte el conector del roller (8) dentro de la parte izquierda (7.1) y derecha
(7.2) del roller, atorníllelo con sus tornillos correspondientes (9) ST4×15
ES
!! Nota: NO CORTE el plástico ni la tela protectora de los
brazos hasta que el producto este montado. Puede
causar graves daños físicos
1. Montaje de la barra de torsión;
Inserte el conector de la barra de torsión (14) dentro de la parte izquierda y
derecha de la barra de torsión (12), atorníllelo con sus tornillos
correspondientes (9) ST4 ×15.
2. Montaje del roller:
Inserte el conector del roller (8) dentro de la parte izquierda (7.1) y derecha
(7.2) del roller, atorníllelo con sus tornillos correspondientes (9) ST4×15
ES
3. Montaje de la barra frontal:
Inserte el conector de la barra frontal (18) dentro de la parte izquierda
(17.1) y derecha (17.2) de la barra frontal, atorníllelo con sus tornillos
correspondientes (9) ST4×15
4. Montaje de la barra de torsión y brazos:
Instale los brazos (13.1 y 13.2) sobre la barra de torsión (12) y fije el tornillo
ajustable en el soporte a la distancia recomendada (L), como se muestra
en la figura.
!! NO DESATAR EL PLASTICO NI LA TELA PROTECTORA DE LOS
BRAZOS HASTA QUE EL TOLDO ESTE COMPLETAMENTE
INSTALADO.
!! LOS TORNILLOS TIENEN QUE ESTAR BIEN APRETADOS AL
FINAL DEL MONTAJE
Distancia recomendada (L):
30cm para toldos 3x2m · 50cm para toldos 4x2,5m
ES
ASSEMBLY INSTRUCTIONS,
STEPS TO FOLLOW FOR
THE ASSEMBLY
6.
NOTE: BEFORE THE PRODUCT IS ASSEMBLED, PLEASE NOTED DON’T OPEN THE BINDING OF THE
ARM IN ANY WAY.

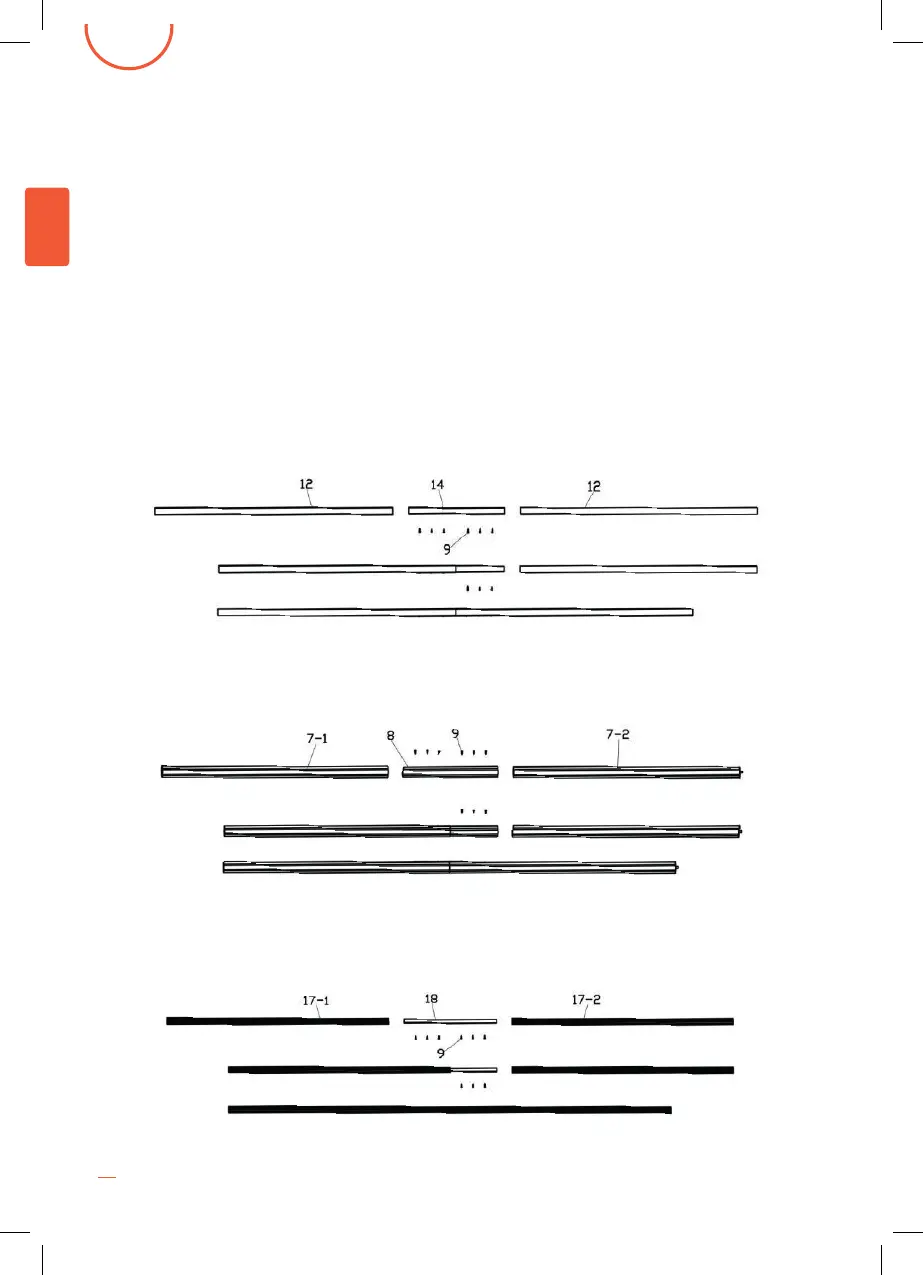

1. Torsion bar assembly: Insert the torsion bar connector (14) into the left and right parts of the
torsion bar (12), fasten it with the corresponding screws (9) ST4 ×15.
2. Roller assembly: Insert the roller connector (8) into the left (7-1) and right (7-2) parts of the
roller, fasten it with the corresponding screws (9) ST4×15.
3. Front bar assembly: Insert the front bar connector (18) into the left (17-1) and right (17-2) parts
of the front bar, fasten it with the corresponding screws (9) ST4×15.
ENGLISH
