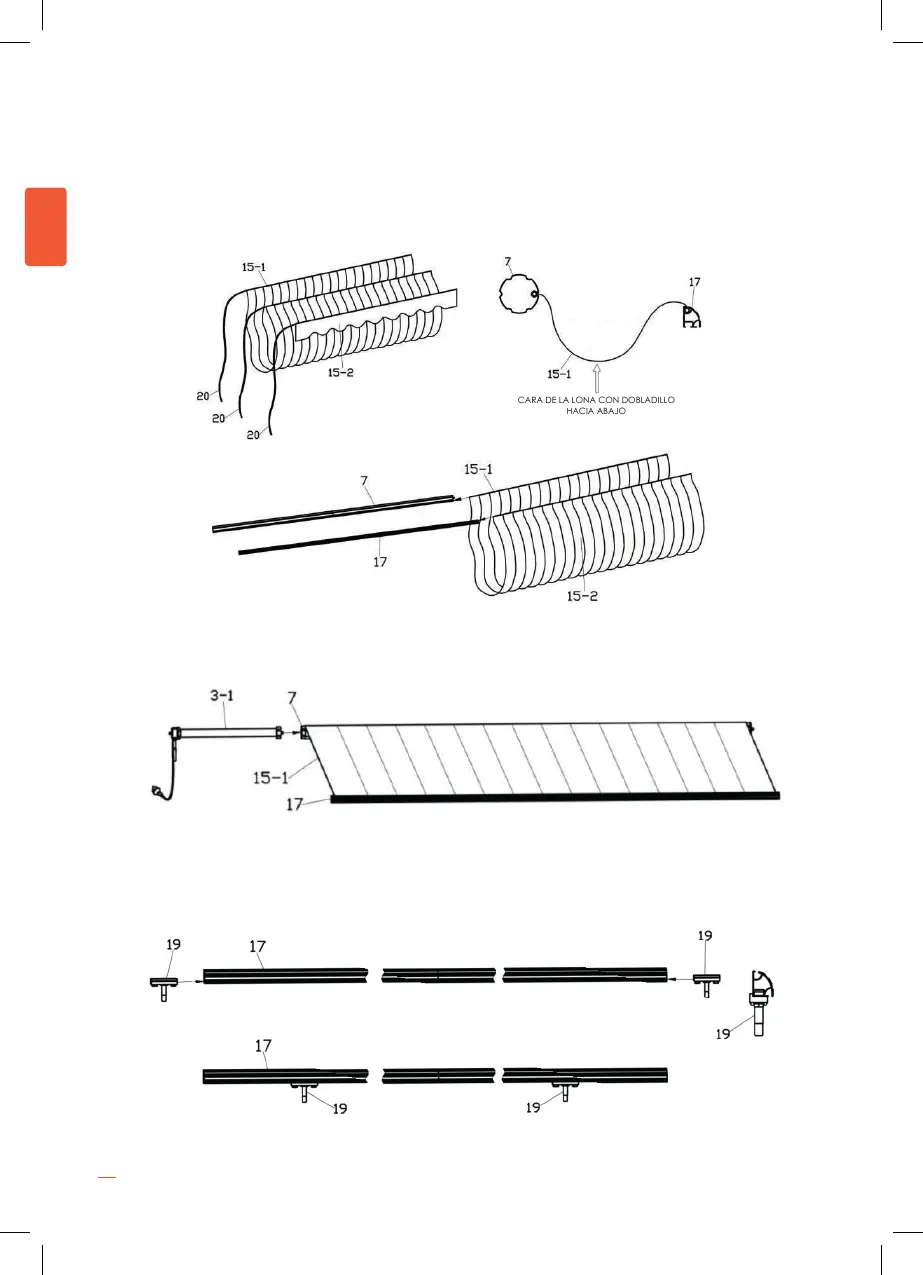

6. Montaje de la lona y el faldón: Extienda la lona (15) y el faldón (15) y ayudándose de la guía (20)
introduzca la lona entre los surcos del roller y la barra frontal.
7. Montaje del soporte para brazos de la barra frontal: Deslice el soporte dentro de la barra
frontal sin forzarla, como se ve en la foto.
ATENCIÓN: La lona tiene 2 caras, jese en el dobladillo para identicar la cara que va hacia abajo.
Repita la misma operación para instalar el faldón sobre la barra frontal.
En condiciones normales el motor viene dentro del roller, pero en caso que no, en este paso
inserte el motor dentro del tubo del roller como se muestra debajo.
!! EN CONDICIONES NORMALES EL MOTOR VIENE DENTRO
DEL ROLLER, PERO EN CASO QUE NO, EN ESTE PASO INSERTE
EL MOTOR DENTRO DEL TUBO DEL ROLLER COMO SE
MUESTRA DEBAJO.
ES
CARA DE LA LONA CON DOBLADILLO
HACIA ABAJO
!! EN CONDICIONES NORMALES EL MOTOR VIENE DENTRO
DEL ROLLER, PERO EN CASO QUE NO, EN ESTE PASO INSERTE
EL MOTOR DENTRO DEL TUBO DEL ROLLER COMO SE
MUESTRA DEBAJO.
ES
CARA DE LA LONA CON DOBLADILLO
HACIA ABAJO
8. Montaje del soporte para brazos de la barra frontal:
Deslice el soporte dentro de la barra frontal sin forzarla, como se ve en la
foto
9. Cogemos el roller con el motor dentro y lo unimos al soporte del roller
(por favor, revise que la argolla para manivela de apertura manual quede
hacia abajo y el cable de la corriente hacia arriba) A continuación inserte
el extremo del soporte para rótula en el brazo, y ajústelo con la tuerca
autoblocante M12 (19). Haga lo mismo en los dos brazos.
ATENCIÓN: Antes de blocar la rosca asegúrese de que los brazos están
alineados.
