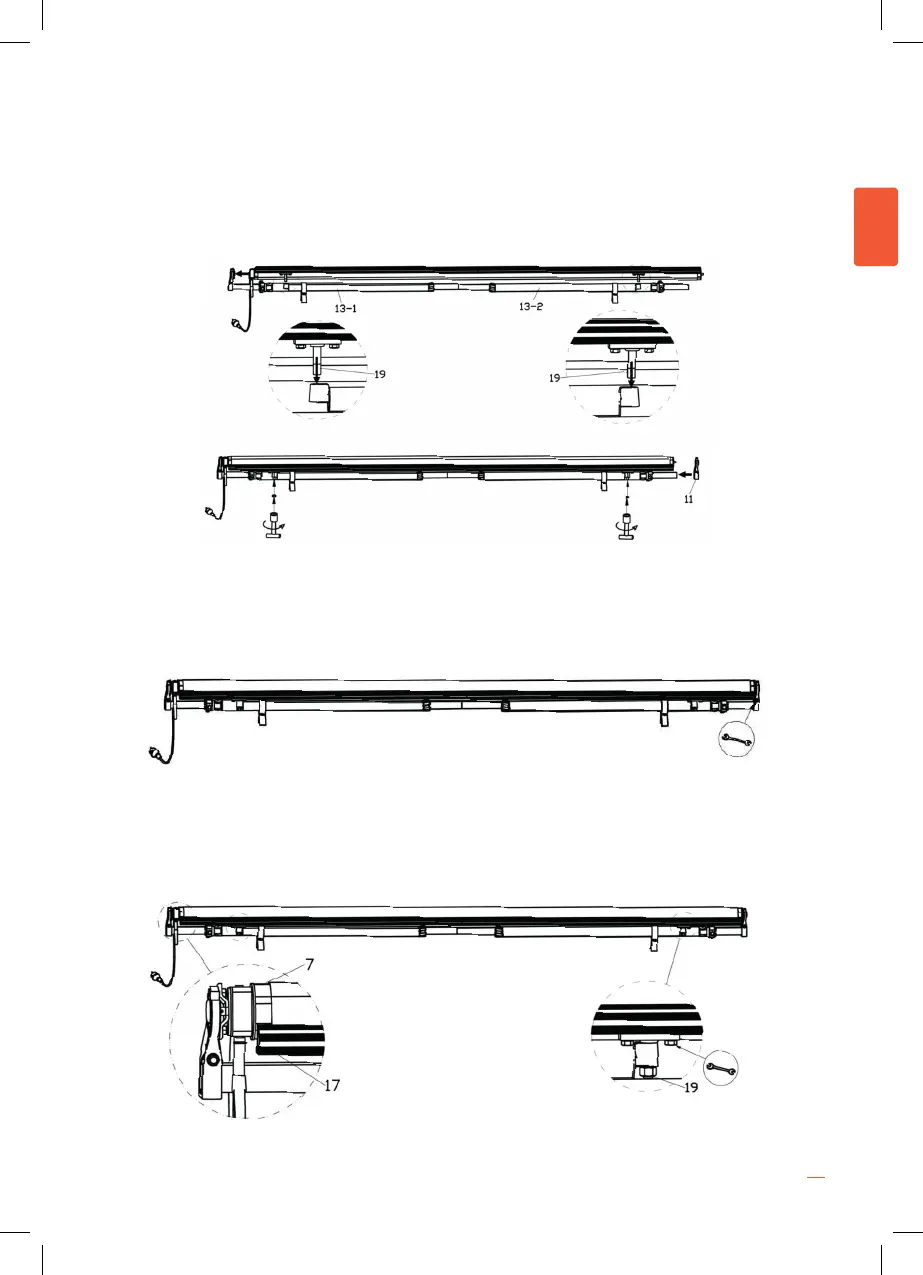

8. Cogemos el roller con el motor dentro y lo unimos al soporte del roller (por favor, revise que
la argolla para manivela de apertura manual quede hacia abajo y el cable de la corriente hacia
arriba) A continuación inserte el extremo del soporte para rótula en el brazo, y ajústelo con la
tuerca autoblocante M12 (19). Haga lo mismo en los dos brazos.
9. Como en el paso 5 ya montamos el soporte izquierdo del roller, es necesario montar el
lado derecho también del roller, apretando la pieza con una llave inglesa como se muestra a
continuación.
10. Alinea los extremos de la barra frontal con los del roller para que quede recta la lona. Apriete
los tornillos de los soportes de rótula a la barra frontal con una llave inglesa.
ATENCIÓN: Antes de blocar la rosca asegúrese de que los brazos están alineados.
8. Montaje del soporte para brazos de la barra frontal:
Deslice el soporte dentro de la barra frontal sin forzarla, como se ve en la
foto
9. Cogemos el roller con el motor dentro y lo unimos al soporte del roller
(por favor, revise que la argolla para manivela de apertura manual quede
hacia abajo y el cable de la corriente hacia arriba) A continuación inserte
el extremo del soporte para rótula en el brazo, y ajústelo con la tuerca
autoblocante M12 (19). Haga lo mismo en los dos brazos.
ATENCIÓN: Antes de blocar la rosca asegúrese de que los brazos están
alineados.
ES
10. Como en el paso 5 ya montamos el soporte izquierdo del roller, es
necesario montar el lado derecho también del roller, apretando la pieza
con una llave inglesa como se muestra a continuación.
11. Alinea los extremos de la barra frontal con los del roller para que quede
recta la lona. Apriete los tornillos de los soportes de rótula a la barra frontal
con una llave inglesa
ES
10. Como en el paso 5 ya montamos el soporte izquierdo del roller, es
necesario montar el lado derecho también del roller, apretando la pieza
con una llave inglesa como se muestra a continuación.
11. Alinea los extremos de la barra frontal con los del roller para que quede
recta la lona. Apriete los tornillos de los soportes de rótula a la barra frontal
con una llave inglesa
