3. Montaje de la barra frontal:
Inserte el conector de la barra frontal (18) dentro de la parte izquierda
(17.1) y derecha (17.2) de la barra frontal, atorníllelo con sus tornillos
correspondientes (9) ST4×15
4. Montaje de la barra de torsión y brazos:

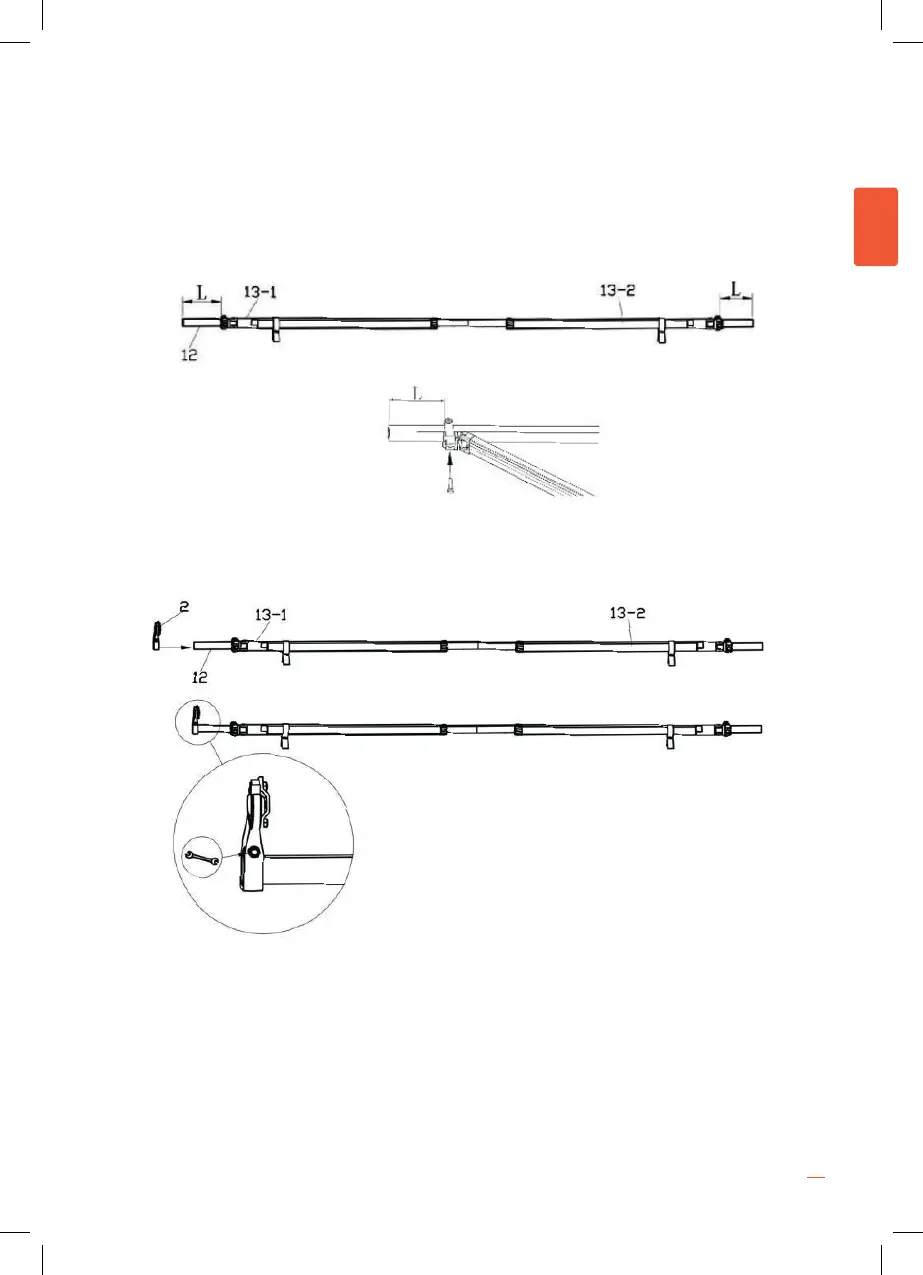

Instale los brazos (13.1 y 13.2) sobre la barra de torsión (12) y fije el tornillo
ajustable en el soporte a la distancia recomendada (L), como se muestra
en la figura.
!! NO DESATAR EL PLASTICO NI LA TELA PROTECTORA DE LOS
BRAZOS HASTA QUE EL TOLDO ESTE COMPLETAMENTE
INSTALADO.
!! LOS TORNILLOS TIENEN QUE ESTAR BIEN APRETADOS AL
FINAL DEL MONTAJE
Distancia recomendada (L):
30cm para toldos 3x2m · 50cm para toldos 4x2,5m
ES
5. Montaje del soporte izquierdo del roller:
ntroduzca con fuerza el soporte izquierdo del roller ayudándose de un
martillo (2) dentro de la barra de
torsión (13-1) y asegure el tornillo.
6. Montaje de la lona y el faldón:
Extienda la lona (15) y el faldón (15) y ayudándose de la guía (20)
introduzca la lona entre los surcos del roller y la barra frontal.
ATENCIÓN: la lona tiene 2 caras, fijese en el dobladillo para identificar la
cara que va hacia abajo. Repita la misma operación para instalar el faldón
sobre la barra frontal.
ES
Défaire le PLASTIQUE OU NON TISSUS DE PROTECTION DES BRAS JUSQU’À LA VOILE est entièrement
installé.
¡BOULONS DOIVENT ÊTRE SERRÉ FIN DE MONTAGE!
4. Assemblée de la barre de torsion et des bras: Installez les bras (13.1 et 13.2) sur la barre de
torsion (12) et xer la vis de réglage dans le support à la distance recommandée (L), comme le
montre la Fig.
5. Montage du support de rouleau gauche: ntroduzca dur gauche rouleau support aide d’un
marteau (2) à l’intérieur de la barre couple (13-1) et serrer la vis.
Distance recommandée (L):
30cm auvent 3x2m
50cm auvent 4x2,5m
FRANÇAIS
