SmartSun PRO + - Page 72

72

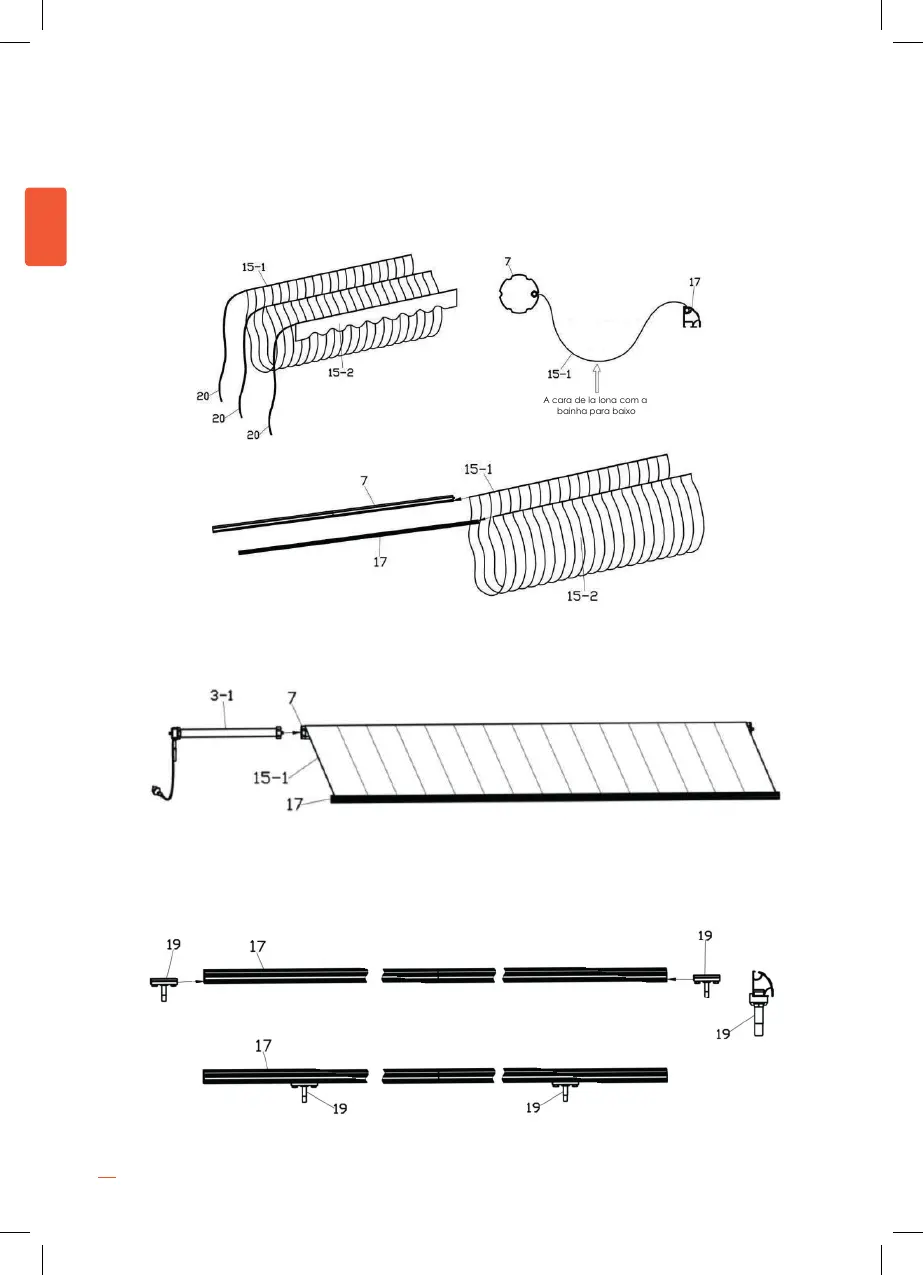

6. Montagem da lona e saia: Estenda a lona (15) e a saia (15) e ajudando-se uma guia (20) introduza
a lona entre os sulcos do roller e a barra frontal.
7. Montagem do suporte para braços da barra frontal: Deslize o suporte dentro da barra frontal
sem forçar, como se vê na foto.
ATENÇÃO: A lona tem 2 caras, Repare na bainha para identicar a cara que vai para baixo. Repita
o mesmo para instalar a saia sobre a barra frontal.
EM CONDIÇÕES NORMAIS O MOTOR VEM DENTRO DO ROLLER, PORÉM NESTE CASO NÃO, NESTE
PASSO INSIRA O MOTOR DENTRO DO TUBO DO ROLLER COMO SE MOSTRA ABAIXO.
!! EM CONDIÇÕES NORMAIS O MOTOR VEM DENTRO DO
ROLLER, PORÉM NESTE CASO NÃO, NESTE PASSO INSIRA O
MOTOR DENTRO DO TUBO DO ROLLER COMO SE MOSTRA
ABAIXO
PT
A cara de la lona com a
bainha para baixo
!! EN CONDICIONES NORMALES EL MOTOR VIENE DENTRO
DEL ROLLER, PERO EN CASO QUE NO, EN ESTE PASO INSERTE
EL MOTOR DENTRO DEL TUBO DEL ROLLER COMO SE
MUESTRA DEBAJO.
ES
CARA DE LA LONA CON DOBLADILLO
HACIA ABAJO
8. Montaje del soporte para brazos de la barra frontal:
Deslice el soporte dentro de la barra frontal sin forzarla, como se ve en la
foto
9. Cogemos el roller con el motor dentro y lo unimos al soporte del roller
(por favor, revise que la argolla para manivela de apertura manual quede
hacia abajo y el cable de la corriente hacia arriba) A continuación inserte
el extremo del soporte para rótula en el brazo, y ajústelo con la tuerca
autoblocante M12 (19). Haga lo mismo en los dos brazos.
ATENCIÓN: Antes de blocar la rosca asegúrese de que los brazos están
alineados.
ES
PORTUGUÊS
