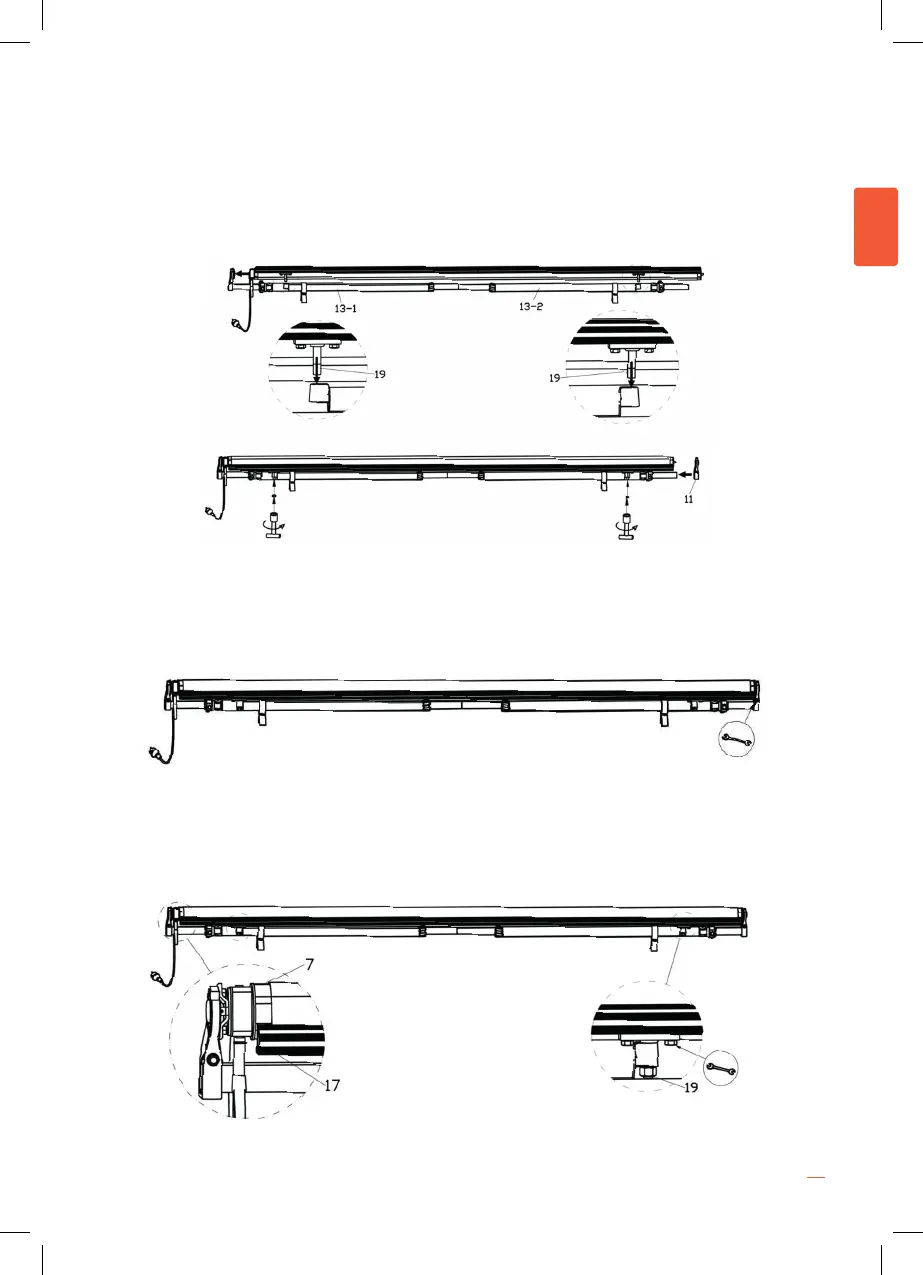

8. Sujeitamos o roller com o motor dentro e o juntamos ao suporte do roller (Por favor, revise que
a manivela para a abertura manual que para baixo e o cabo da corrente para baixo) A continuação
insira o extremo do suporte para rotula no braço, e ajuste-o com a porca auto bloqueante M12
(19). Por último, aperte o suporte para braços, como se mostra na gura.
9. Como no passo 5 já montamos o suporte esquerdo do roller, é necessario montar o lado direito
também do roller, apertando a peça com uma chave inglesa como se mostra a continuação.
10. Alinha os extremos da barra frontal com os do roller, é necessário montar o lado direito
também do roller para que a lona que reta. Aperte os parafusos dos suportes da rotula com a
barra frontal com uma chave inglesa.
ATENÇÃO: Antes de bloquear a rosca, assegure-se de que os braços estejam alinhados.
8. Montaje del soporte para brazos de la barra frontal:
Deslice el soporte dentro de la barra frontal sin forzarla, como se ve en la
foto
9. Cogemos el roller con el motor dentro y lo unimos al soporte del roller
(por favor, revise que la argolla para manivela de apertura manual quede
hacia abajo y el cable de la corriente hacia arriba) A continuación inserte
el extremo del soporte para rótula en el brazo, y ajústelo con la tuerca
autoblocante M12 (19). Haga lo mismo en los dos brazos.
ATENCIÓN: Antes de blocar la rosca asegúrese de que los brazos están
alineados.
ES
10. Como en el paso 5 ya montamos el soporte izquierdo del roller, es
necesario montar el lado derecho también del roller, apretando la pieza
con una llave inglesa como se muestra a continuación.
11. Alinea los extremos de la barra frontal con los del roller para que quede
recta la lona. Apriete los tornillos de los soportes de rótula a la barra frontal
con una llave inglesa
ES
10. Como en el paso 5 ya montamos el soporte izquierdo del roller, es
necesario montar el lado derecho también del roller, apretando la pieza
con una llave inglesa como se muestra a continuación.
11. Alinea los extremos de la barra frontal con los del roller para que quede
recta la lona. Apriete los tornillos de los soportes de rótula a la barra frontal
con una llave inglesa
