SMSL DO300 - Page 29

FN KEY FOR (FNボタンの動作)
OUTPUTS (出力選択)
BLUETOOTH (BLUETOOTH入力の切替)
PHASE (出力位相の切替)
DPLL (DPLL設定)
MIN ~ MAX
（全部で15、デフォルトは5。数字が大きいほどジッター適応範囲が強く、数字が小さい
ほどクロックジッターに対する性 能 が 高い。）
このDPLL設定はESSファミリ独自のもので、チップ内部のDPLLデジタル位相同期ルー
プ回路の帯域幅を調整し、アンチクロックジッタと入力トレランスのバランスを取ること
ができます。
その機能：
入力信号のクロック安定度が良い場合は，この値を小さくしてクロック性能を向
上させることができます。
入力信号のクロックの安定性が悪いと音が途切れることがあるので、この値を大
きくして途切れを防いでください。 特に、テレビを信号源とする場合は、その傾向
が顕 著です。
ご注意：このオプションは、異なるI2Sインターフェース規格に合わせるためのもので、
使用する前に信号源のインターフェース定義をご確認してください。

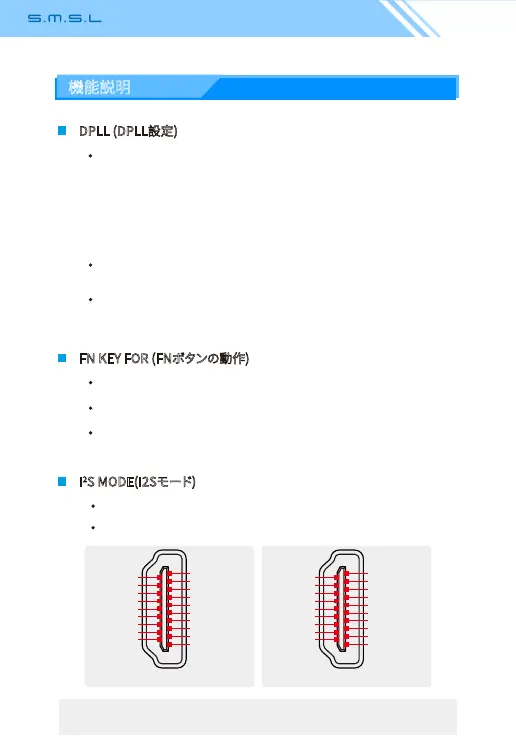

機能説明
I
2
S MODE(I2Sモード)
NORMAL(ノーマル、PS AUDIOフォーマット)
REVERSED(反転，DATAとLRCKの反転)
NORMAL
I
2
S DATA +
I
2
S DATA -
I
2
S LRCLK +
I
2
S LRCLK -
GND
NC
DSD FLAG
NC
GND
GND
GND
GND
I
2
S MCLK +
I
2
S MCLK -
NC
MUTE
NC
I
2
S BCK +
I
2
S BCK -
2
1
18
19
REVERSED
GND
GND
I
2
S MCLK +
I
2
S MCLK -
NC
MUTE
NC
I
2
S BCK +
I
2
S BCK -
I
2
S DATA -
I
2
S DATA +
I
2
S LRCLK -
I
2
S LRCLK +
GND
NC
DSD FLAG
NC
GND
GND
2
1
18
19
DO300
