• 26 •
EEBC500B-INT-Z
10. MONTAJE DE SU CARGADOR
Es importante montar por completo el cargador antes
de utilizarlo. Siga las instrucciones detalladas a
continuación para un fácil montaje.
HERRAMIENTAS NECESARIAS
Destornillador de estrella
Pinzas de punta de aguja

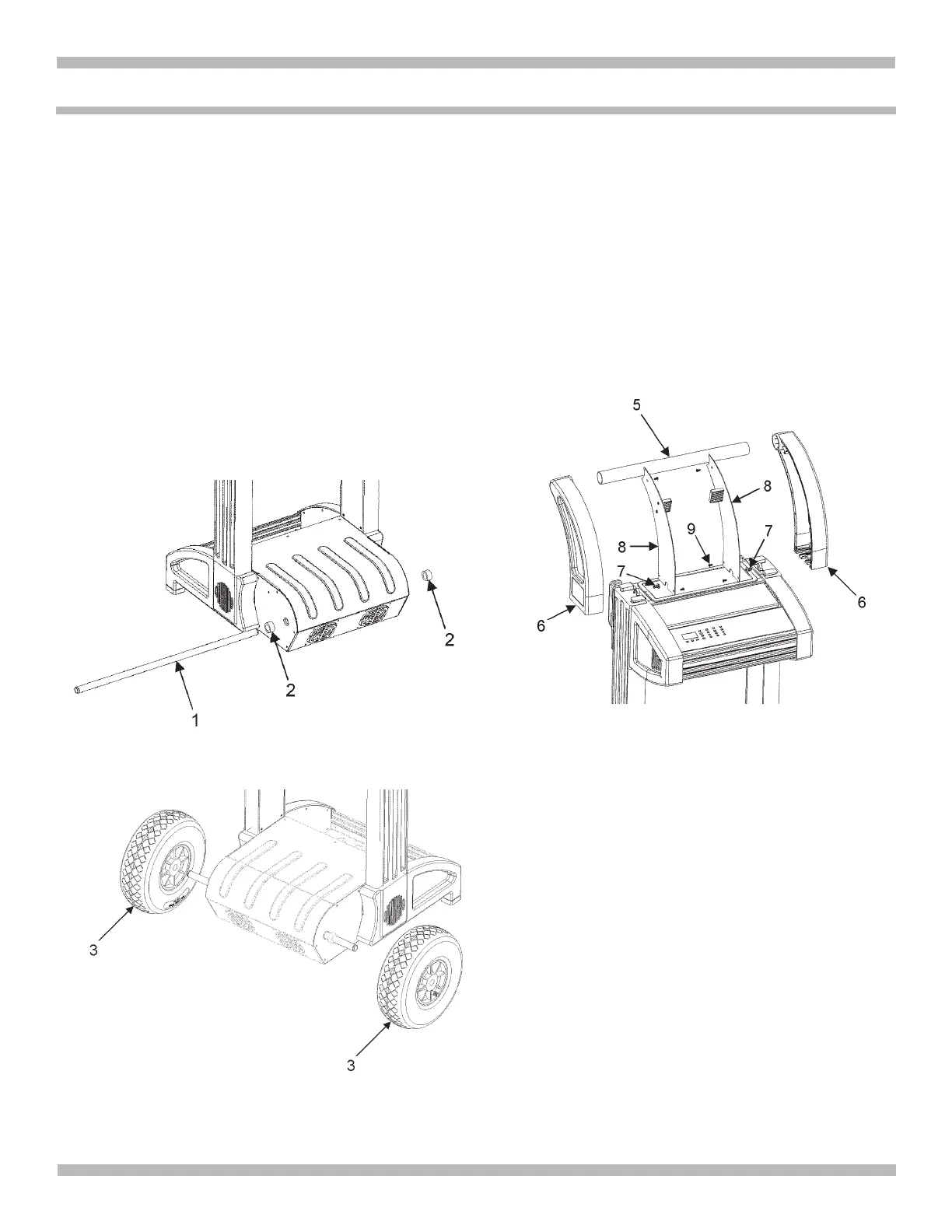

INSTALE EL EJE Y LAS RUEDAS
1. Inserte el eje (pieza 1) a través de la parte inferior de
la carcasa hasta que traspase al otro lado. Si bien
debería alinearse por sí solo, podría requerir ajustes.
2. Coloque un espaciador (pieza 2) en cada extremo
del eje.
3. Coloque una rueda (pieza 3) en cada semieje y ajuste
todo el montaje colocando un E-clip en cada extremo.
INSTALE LA MANIJA
1. Inserte el vástago (pieza 5) en una de las manijas
(pieza 6), luego inserte ambas manijas dentro de la
parte superior de la base, vericando que las manijas
se calcen dentro de los rieles de las patas. Alinear
la ranura anti-rotación cuando de inserte el eje en la
agarradera de plástico.
2. Fije ambas manijas con un tornillo auto perforante de
¼” (pieza 7) de cada lado.
3. Instale cada cubierta (pieza 8) utilizando tres tornillos
auto perforantes (pieza 9).
