21
ZCT9010NA Rev. A (08/20)
2. Alignez le trou de la douille sur la goupille de
l’enclume.
3. Alignez les carrés et enfilez la douille sur l’enclume
jusqu’à ce que la goupille soit dans le trou de la douille.
4. Pour retirer la douille à chocs, utilisez un objet pointu
pour appuyer sur la goupille dans le trou. Faites
ensuite glisser la douille.
Ce type d’enclume est adapté à un usage industriel, tel qu’une
chaîne de montage.
Modèle à dégagement rapide-
CT9010QC
IMPORTANT
Ce modèle utilise des accessoires hexagonaux de
6,35mm (1/4 po).
1. Pour installer un accessoire, éloigner le collier de
l’outil.
2. Insérer l’accessoire et relâcher le collier.
3. Pour retirer un accessoire, éloigner le collier de
l’outil, retirer l’accessoire, puis relâcher le collier.
Utilisation du sélecteur de vitesse
Le bouton de sélection de vitesse est utilisé pour
contrôler la vitesse de l’enclume, la fréquence d’impact et
le couple de sortie de l’outil.
A B

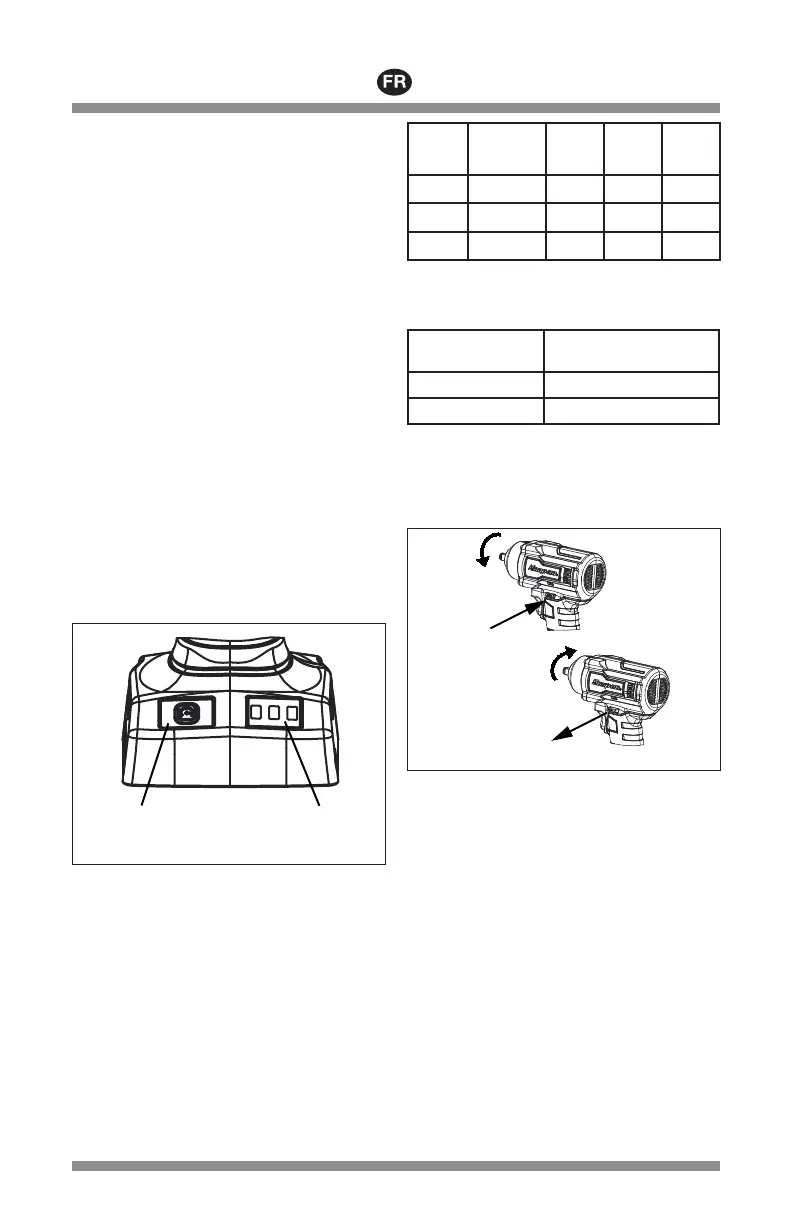

Figure 2: Sélecteur de vitesse
A – bouton de sélection de vitesse
B – affichage de la sélection de la vitesse
Les réglages de vitesse peuvent être définis
indépendamment pour CCW (sens antihoraire) et CW
(sens horaire). Cette fonction peut être utilisée pour
retirer les fixations à pleine vitesse et les réinstaller avec
un contrôle amélioré à une vitesse inférieure.
1. Appuyer sur le bouton de sélection de vitesse ou
appuyer sur la gâchette et relâcher pour activer l’outil.
La sélection de vitesse actuelle sera affichée sur
l’affichage de sélection de vitesse.
2. Appuyer sur le bouton de sélection de vitesse pour
faire défiler les trois (3) modes de vitesse jusqu’à ce
que le réglage souhaité s’affiche, puis commencer à
travailler.
RE-
GLAGE
VITESSE
AFFICHEUR
DE VITESSE
VITESSE IPM COUPLE
1
0-870 0-1740 0-25%
2
0-1300 0-2600 0-50%
3
0-1760 0-3520 0-100%
* Effet sur le % de couple obtenu à l’aide d’un boulon
hexagonal de (7/8 po). Toujours utiliser une clé
dynamométrique pour vérifier le couple.
COULEUR DU
VOYANT
DIRECTION
Vert Antihoraire (sens inverse)
Rouge Horaire (avant)
Commutateur avant/arrière
Le commutateur gauche/droite détermine le sens de
rotation de l’enclume, dans le sens des aiguilles d’une
montre ou dans le sens inverse.
A
B
Figure 3 : Commutateur avant/arrière
A – Appuyez sur le commutateur pour obtenir
une rotation inverse ou antihoraire.
B – Relâchez le commutateur pour une rotation
avant ou horaire.
Pour inverser le sens de rotation de l’enclume :
1. Vérifiez que la clé à chocs est arrêtée et ne fonctionne
pas.
2. La position du commutateur avant/arrière détermine
le sens de rotation de l’enclume. Les positions du
commutateur, lorsque l’outil est positionné comme
indiqué ci-dessus, sont les suivantes :
— Avant (B ci-dessus), l’enclume tourne dans le
sens horaire ;
— Arrière (A ci-dessus), l’enclume tourne dans le
sens antihoraire.
3. Pour que l’outil fonctionne, le commutateur doit être
en position avant ou arrière. La position centrale
verrouille le commutateur en position ARRÊT (OFF).
