4. Para retirar el tubo de impacto, utilice un objeto con
punta para empujar el pasador hasta que pase a
través del orificio. Luego saque el tubo de impacto.
Este tipo de yunque es adecuado para uso industrial, como
por ejemplo una cadena de montaje.
Modelo de liberación rápida -
CT9010QC
IMPORTANTE
Este modelo utiliza accesorios hexagonales de
6,35 mm (1/4 plg.)
1. Para instalar un accesorio, tire del anillo de la
herramienta hacia afuera.
2. Inserte el accesorio y suelte el anillo.
3. Para quitar un accesorio, tire del anillo de la
herramienta hacia afuera y extráigalo. Luego suelte el
anillo.
Uso del selector de velocidad
El botón de selección de velocidad sirve para controlar la
velocidad del yunque, la frecuencia de impacto y la
torsión de salida de la herramienta.
A B

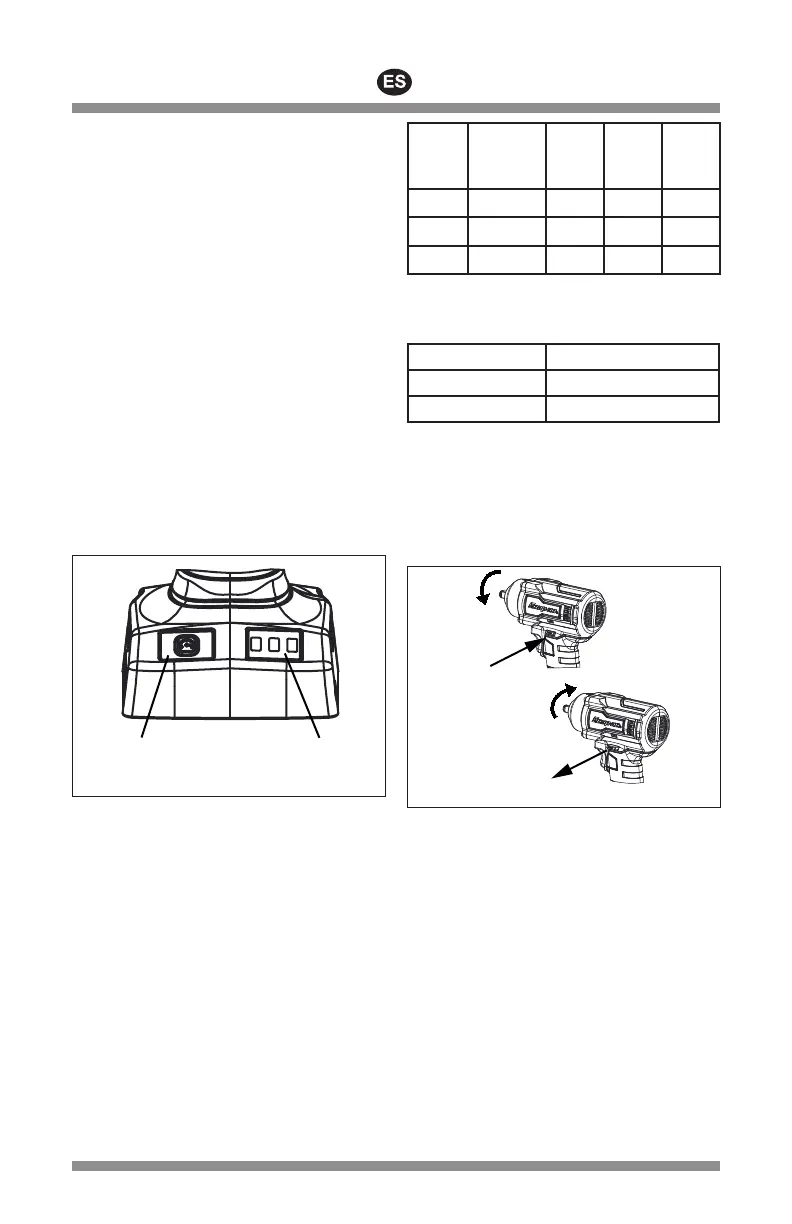

Figura 2: Selector de velocidad
A – botón de selección de velocidad
B – visor de selección de velocidad
Los ajustes de velocidad pueden establecerse por
separado para CCW (marcha atrás) y CW (avance). Esta
función puede servir para retirar tornillos a plena
velocidad y volverlos a poner a una velocidad menor que
permita más control.
1. Pulse el botón de selección de velocidad o tire del
gatillo y suéltelo para encender la herramienta. La
velocidad elegida aparecerá en el visor de selección
de velocidad.
2. Pulse el botón de selección de velocidad para ir
pasando por las tres modalidades de velocidad hasta
que aparezca la deseada y empezar a trabajar.
AJUSTE
DE
VELOCI-
DAD
VISOR DE
SELECCIÓN
DE VELOCI-
DAD
VELOCI-
DAD
IPM
TOR-
SIÓN:
%*
1

0-870 0-1740 0-25%
2

0-1300 0-2600 0-50%
3

0-1760 0-3520 0-100%
* Efecto en % de torsión obtenido con un perno
hexagonal de (7/8 plg.). Utilizar una llave de torsión
para comprobar torsión.
COLOR DE LA LUZ DIRECCIÓN
Verde CCW (atrás)
Rojo CW (adelante)
La velocidad puede configurarse por separado para
marcha atrás y marcha adelante.
Interruptor de avance / marcha atrás
El interruptor de avance/marcha atrás determina la
dirección de giro del yunque, ya sea hacia la derecha o
hacia la izquierda.
A
B
Figura 3: Interruptor de avance / marcha atrás
A – Apriete el interruptor para marcha atrás o
rotación hacia la izquierda.
B – Suelte el interruptor para avance o rotación
hacia la derecha.
Para cambiar la dirección de rotación del yunque:
1. Cerciórese de que la llave de impacto se haya
detenido y no funcione.
2. La posición del interruptor de avance / marcha atrás
determina la dirección de rotación del yunque. Las
posiciones del interruptor, cuando la herramienta
tiene la posición que se muestra anteriormente, son:
— Avance (B arriba), el yunque gira hacia la
derecha,
— Marcha atrás (A arriba), el yunque gira hacia la
izquierda.
