83
ZCT9080CE Rev. A (04/21)

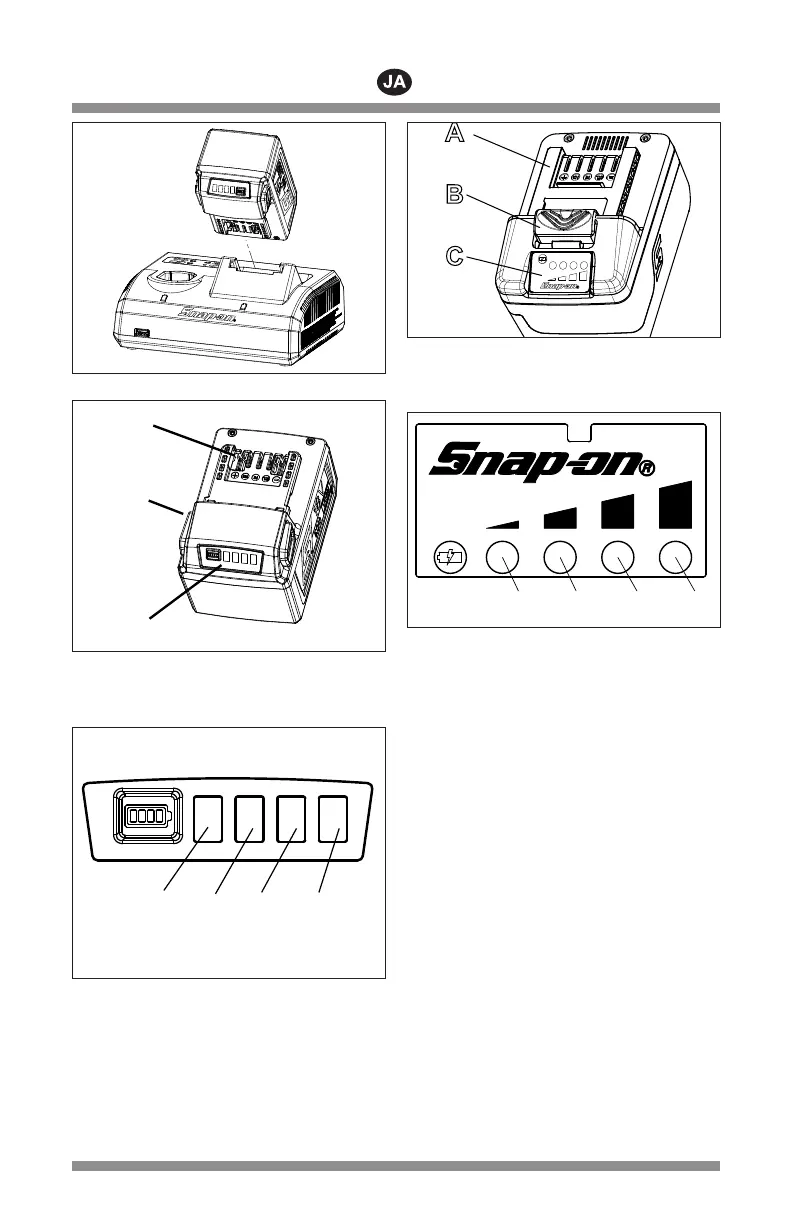

図 4: バッテリの挿 入
A
B
C
図 5: バッテリパック (CTB185)
A – 端子
B – ラッチ ボタン
C – 燃料ゲージ
L1 L2 L3 L4
図 6: バッテリパック (CTB185)
L1 - ソ リッド ラ イト 25% 充電
L2 - ソ リッド ラ イト 50% 充電
L3 - ソ リッド ラ イト 75% 充電
L4 - ソ リッド ラ イト 100% 充電
A
B
C
図 7: バッテリパック (CTB8185)
A – 端子
B – ラッチ ボタン
C – 燃料ゲージ
L1 L2 L3 L4
図 8: 燃料ゲージ (CTB8185)
L1 - ソ リッド ラ イト 25% 充電
L2 - ソ リッド ラ イト 50% 充電
L3 - ソ リッド ラ イト 75% 充電
L4 - ソ リッド ラ イト 100% 充電
バッテリパック
燃料ゲージ
燃料ゲージボタンを押すと、表示ライトが点灯し、
バッテリパックの残存使用時間が表示されます。ラ
イト は 5秒間点灯します。
注： 燃 料 ゲ ー ジ L1が点滅している場合は、バッテリ
パックを充電します。
充 電 サイクルカウンタ
10秒間燃料ゲージボタンを押して、充電サイクルカ
ウンタの値を読み取ります。
点滅の回数を数えて、サイクルカウンタを割り出し
ます。
例 1：
L1 - 1回点滅
L2 - 3回点滅
L3 - 4回点滅
L4 - 5回点滅
バッテリが1,345回充電されたことを意味します
