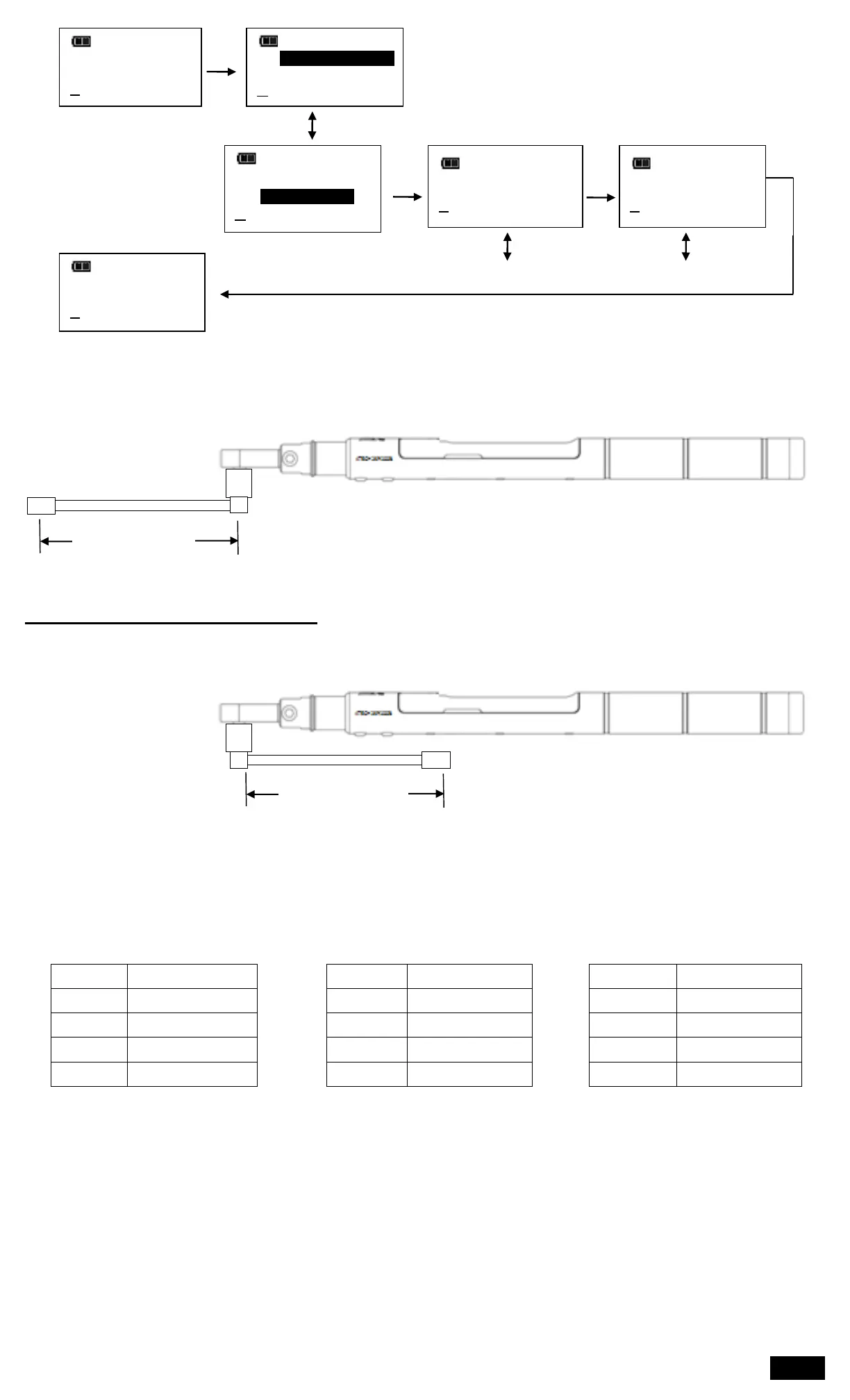

Hinweis: Die einzugebende Kopflänge ist die Versatzlänge (
Versatzlänge) gemessen von der Mitte
des Antriebsteils bis zur Mitte des Befestigungselements.
Verwendung von negativem Versatz
Hinweis: Ein negativer Versatzwert wird bei Verwendung in umgekehrter Richtung eingegeben.
Ist die Versatzlänge negativ, wird der maximale Sollwert für das Befestigungselement durch folgende
Formeln begrenzt:
100 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 8 + 100
250 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 12 + 250
600 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 14 + 600
Versatz
Max. Sollwert
Versatz
Max. Sollwert
Versatz
Max. Sollwert
-1"
92 ft-lb
-1"
238 ft-lb
-1"
586 ft-lb
-2"
84 ft-lb
-2"
226 ft-lb
-2"
572 ft-lb
-3"
76 ft-lb
-3"
214 ft-lb
-3"
558 ft-lb
-4"
68 ft-lb
-4"
202 ft-lb
-4"
544 ft-lb
Hinweis: Wird bei Verwendung eines negativen Versatzes ein größeres Soll-Drehmoment als die
obigen Maximalwerte eingegeben, kann ein Überdrehmoment-Fehler vor dem Erreichen des
Soll-Drehmoments des Befestigungselements auftreten und der Schlüssel ggf. beschädigt
werden.
Ausgleichen
e
Ausgleichen
e
AUF/AB-Tasten
EINGABE-Taste (nach Änderung der Länge)
AUF/AB-Tasten
EINGABE-
Taste
00
M
135,0
NM
EIN-
HEITEN
Taste
BEENDEN
SPRACHE (LANGUAGE)
EINST KOPFLÄNGE
M DATEN ANZEIGEN

EINGABE-
Taste
gedrückt
Sollwertanzeige
EINST KOPLÄNGE
M 76,2 MM
EINST KOPLÄNGE
M 3,000 IN
BEENDEN
SPRACHE (LANGUAGE)
EINST KOPFLÄNGE
M DATEN ANZEIGEN

AUF/AB-Tasten
00
KRÖPF VERW
M
135,0
NM
