86 SnapperPro.com
2. Retirer la goupille de réglage de la hauteur de coupe du
trou dans lequel il est installé.
3. Appuyer sur la pédale de levage de plateau vers l’avant
puis tirer le levier de blocage (D) vers l’arrière de la
machine pour libérer le blocage.
4. Lentement, relâcher la pédale de levage du plateau
jusqu’à ce qu’il repose contre la goupille stationnaire (E)
dans le trou de hauteur de coupe de 11/2po (3,37cm).
5. Placer la goupille de réglage de hauteur de coupe dans le
trou de rangement (F).
Pour régler la hauteur avec une plage de 13/4po
(4,40cm) et 43/4po (12,06cm):
1. Alors que l’opérateur est assis sur le siège, appuyer sur
la pédale de levage du plateau (C) vers l’avant jusqu’au
verrouillage en position de 5po (12,7cm).
2. Placer la goupille de réglage de hauteur de coupe à la
hauteur de coupe désirée.
3. Appuyer sur la pédale de levage de plateau vers l’avant,
puis tirer le levier de blocage vers la droite de la machine
pour libérer le blocage.
4. Lentement, relâcher la pédale de levage de plateau
jusqu’à ce qu’elle repose sur la goupille de réglage de la
hauteur de coupe.
Pour régler la hauteur de coupe à 5po (12,7cm):
1. Alors que l’opérateur est assis sur le siège, appuyer sur
la pédale de levage du plateau vers l’avant jusqu’au
verrouillage en position de 5 po (12,7cm).
2. Placer la goupille de réglage de hauteur de coupe dans
un des trous de hauteur de coupe ouvert. Le levier de
levage tient le plateau de la tondeuse à 5 po (12,7cm)
pendant la coupe.
Réglage de la pédale
La pédale de levage de plateau peut être ajustée afin
d’accommoder la hauteur de l’opérateur pour un confort
optimal.
Pour ajuster la position de la pédale:

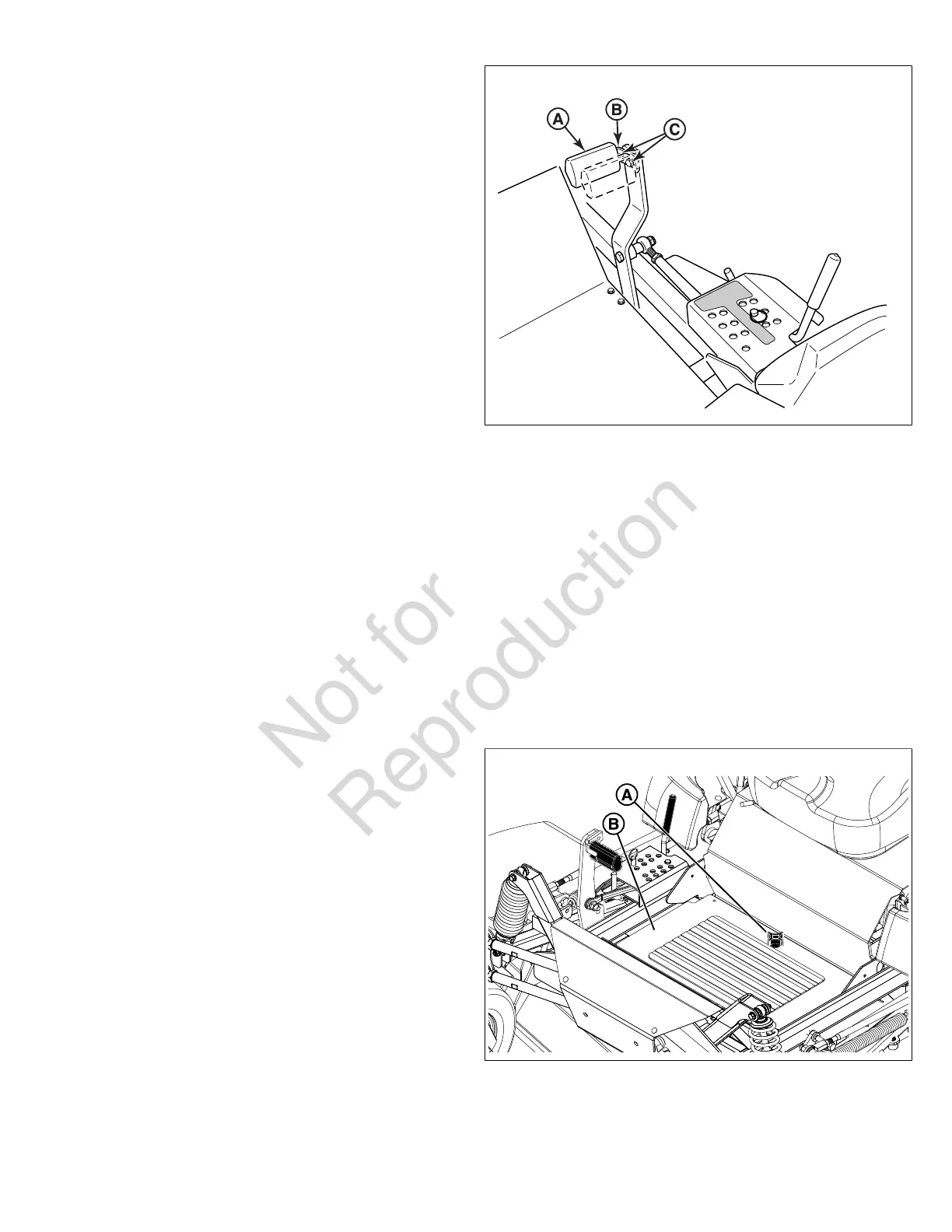

1. Retirer la pédale (A, Figure 29) depuis la languette de
montage de la pédale (B).
29
2. Retirer la quincaillerie de montage de la pédale (C) et
tourner la languette à 180degrés.
3. Réinstaller la quincaillerie de montage de la pédale et
bien serrer.
4. Réinstaller la pédale sur la languette de montage de la
pédale dans le bon sens comme illustré sur la figure 29.
Retrait et installation du carter de
plancher
Cette machine est équipée d’un carter de plancher amovible
pouvant être enlevé pour offrir un meilleur accès au plateau
de la tondeuse.
1. Desserrer et retirer la quincaillerie de retenue (A, Figure
30) qui fixe le carter de plancher au cadre de la machine.
30
2. Incliner l’extrémité arrière du carter de plancher vers le
haut et le retirer de la machine.
3. Pour reposer le carter de plancher: Inverser la procédure
de la dépose.
