CHAPITRE 2 F SECTION 2 GB
ERGOSERV V3 F/GB13-02-12 indice K

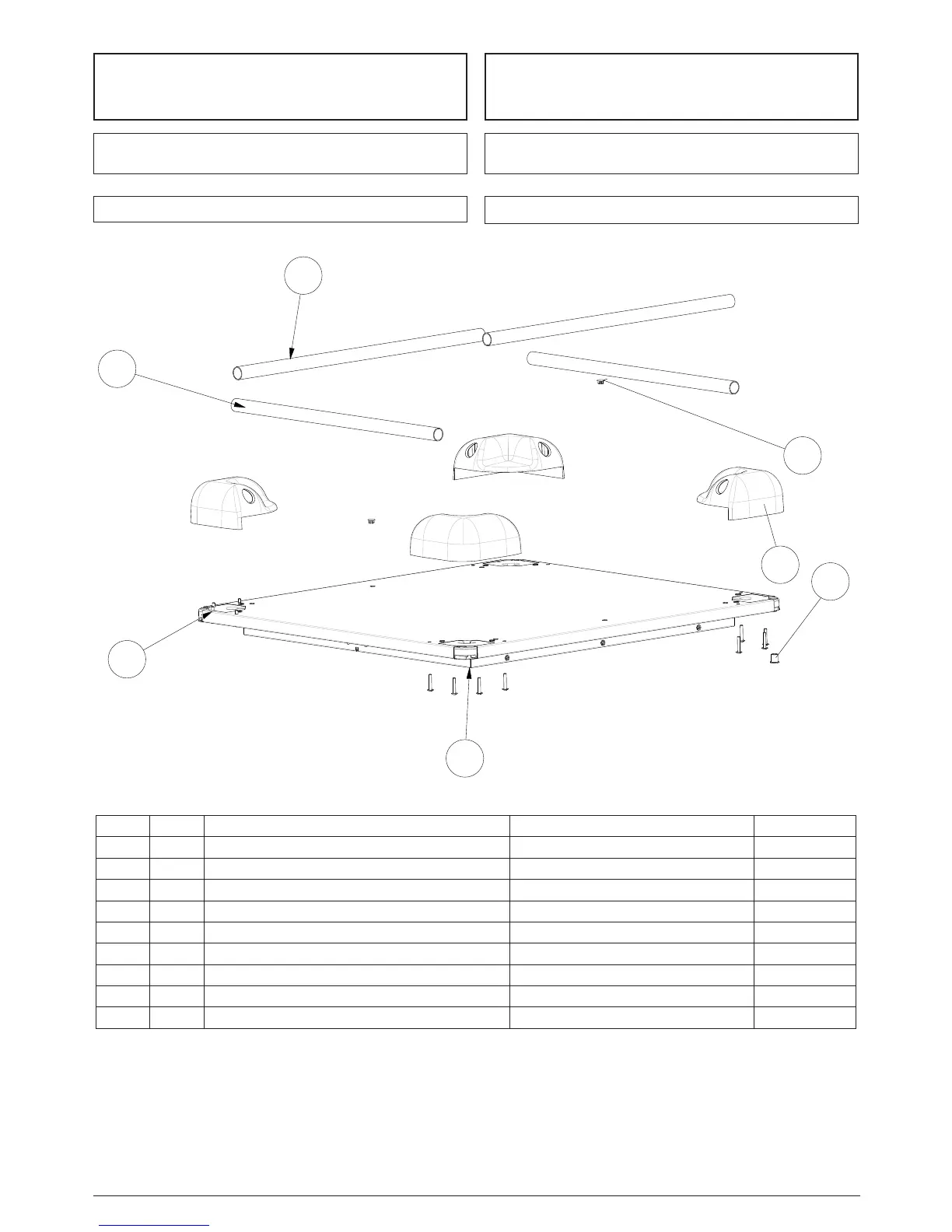

 DESSUS ET GALERIE
PRESENTATION PRESENTATION
 TOP AND RAILING
BP7 - 38148 RIVES CEDEX - FRANCE
Tel: 33 4 76 91 21 21 - Fax: 33 4 76 91 21 31
Ce document est la propriété de SOCAMEL. Il ne peut être copié ou distribué sans son autorisation écrite. / All rights reserved. This document may not be copied or transferred without the prior written consent of SOCAMEL.
DESSUS SUP STD V3 30010110
- G
Description : Reference : Rev. :
ERGOSERV
Dessiné le: 17/05/2006 09:30:00
1/3 A3
2/2
Dessiné par: jgi
Echelle Format Folio Famille :
Traitement: Validé le:
Matière: Val
idé par: -
Observation:
T.G. : Js13
Description de la modification Modifié par Modifié le
MAJ 60013124B>>C jgi
26/09/2007 09:40:00
Rep. Qté. Description Référence
1 1 DESSUS SUP MOUSSE V3 30013125
2 2 BOUCHON DE FERMETURE SKIFFY SERIE 161 50012562
3 2 DOUILLE BRONZE C 10-13-16 13440117
4 4 BUMPER V3 INITIAL 60013459
5 2 TUBE GALERIE Ø25 Lg570 V3 60012206
6 2 TUBE GALERIE Ø25 Lg636 V3 60012205
7 16 VIS POELIER RL M5 X 30 INOX 12630530
2
3
6
4
5
1
7
7 16 VIS POELIER RL M5 X 30 INOX SCREW 12630530
6 2 TUBE GALERIE Diam.25 Lg760 30/36 MINI RAILING PIPE Lg 760 -30/36 MINI- 60019238
6 2 TUBE GALERIE Diam.25 Lg636 V3 RAILING PIPE Lg 636 60012205
5 2 TUBE GALERIE Diam.25 Lg573 V3 RAILING PIPE Lg 573 60012206
4 4 BUMPER V3 INITIAL BUMPER 60013459*
3 2 DOUILLE BRONZE C 10-13-16 BRONZE JACKET 13440117
2 2 BOUCHON DE FERMETURE SKIFFY SERIE 161 CAP 50012562
1 1 DESSUS SUP MOUSSE 30/36 MINI TOP ASSEMBLY -30/36 MINI- 30019237
1 1 DESSUS SUP MOUSSE V3 TOP ASSEMBLY 30010110
Rep. Qté Description Designation REFERENCE
* ATTENTION: Pièces d’usure ou de renouvellement, se référer aux CGV. * CAUTION: wear parts or renewal parts, see the warranty.
