Socamel ERGOSERV - Annexe 2 Annexe 1

26
ANNEXE 1 F APPENDIX 1 GB
ERGOSERV V3 F/GB13-02-12 indice K

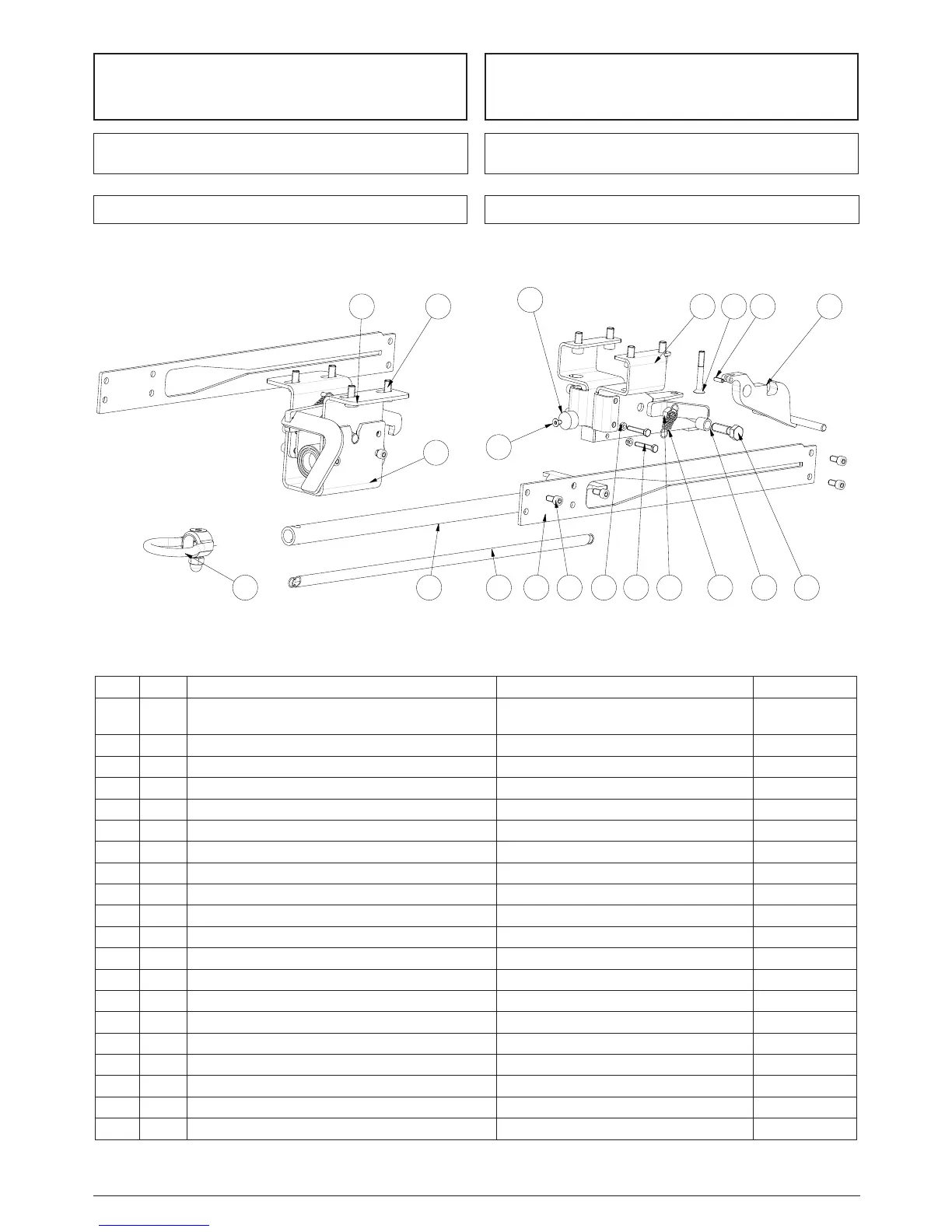

OPTIONS
 ATTELAGE TELESCOPIQUE 04754000
OPTIONAL FEATURES
 TELESCOPIC TOW BAR 04754000
BP7 - 38148 RIVES CEDEX - FRANCE
Tel: 33 4 76 91 21 21 - Fax: 33 4 76 91 21 31
Ce document est la propriété de SOCAMEL. Il ne peut être copié ou distribué sans son autorisation écrite. / All rights reserved. This document may not be copied or transferred without the prior written consent of SOCAMEL.
ATTELAGE TELESCOPIQUE V3 30014550
- E
Description : Reference : Rev. :
ERGOSERV
Dessiné le:
1/3 A2
1/1
Dessiné par: -
Echelle Format Folio Famille :
Traitement: Validé le:
Matière: Validé par: -
Obser
vation: T.G. : Js13
Description de la modification Modifié par Modifié le
Rajouter ressort + goupille jgi
30/10/2007 15:51:00
Rep. Qté. Description Référence
1 1 SUPPORT CROCHET V3 30014780
2 1 GUIDAGE TIMON V3 30014553
3 1 TIMON + BUTEE V3 30014551
4 1 ANNEAU SOUDE V3 30014529
5 1 CROCHET + PEDALE V3 30014541
6 8 Vis CHC M10x20 12681020
7 2 VIS H M6x35 INOX 12600635
8 3 RESSORT TRACTION Ø15X50 FIL 1.3 13480219
9 1 VIS H M12x40 12601240
10 1 ECROU HU NS M12 DIN934 A2 12100012
11 2 ECROU NYLSTOP M6 INOX 12190006
12 1 VIS CHC M6x90 INOX 12680690
13 2 RENFORT AVANT ARRIERE 60014538
14 1 ENTRETOISE CROCHET V3 60014727
15 1 VIS FHC M8x60 INOX BN 10757 12570860
16 1 VIS FHC M6x10 INOX 12570610
17 12 VIS CHC M8x16 INOX 12680816
18 1 GOUPILLE ELASTIQUE FENDUE 5x14 INOX 12270514
19 1 RESSORT TRACTION Øext.15x550 Ø FIL 1,5 INOX 13480235
1
2
34
56
7 8 91011
12
13
16
17 14
15
20
18
19
20 1 PLOT AMORTISSEUR RUBBER BLOCK 13020006
19 1 RESSORT TRACTION Øext.15x55 Ø FIL 1,5
INOX
TRACTION SPRING 13480235
18 1 GOUPILLE ELASTIQUE FENDUE 5 x14 INOX SPLIT PIN 12270514
17 12 VIS CHC M8x16 INOX M8X16 SS CHC SCREW 12680816
16 1 VIS FHC M6x10 INOX M6X10 SS FHC SCREW 12570610
15 1 VIS FHC M8x60 INOX BN 10757 M8X60 SS BN 10757 FHC SCREW 12570860
14 1 ENTRETOISE CROCHET V3 STRUT OF HOOK 60014727
13 2 RENFORT AVANT ARRIERE REINFORCEMENT BAR 60014538
12 1 VIS CHC M6x90 INOX M6X90 SS CHC SCREW 12680690
11 2 ECROU NYLSTOP M6 INOX M6 SS NYLSTOP NUT 12190006
10 1 ECROU HU NS M12 DIN934 A2 M12 SS HU NUT 12100012
9 1 VIS H M12x40 M12X40 H SCREW 12601240
8 3 RESSORT TRACTION Ø15X50 FIL TRACTION SPRING 13480206
7 2 VIS H M6x35 INOX M6X35 SS H SCREW 12600635
6 8 Vis CHC M10x20 M10X20 CHC SCREW 12681020
5 1 CROCHET + PEDALE V3 UNLOCKING HOOK 30014541
4 1 ANNEAU SOUDE V3 WELDED RING 30014529
3 1 TIMON + BUTEE V3 DRAWBAR 30014551
2 1 GUIDAGE TIMON V3 DRAWBAR GUIDES 30014553
1 1 SUPPORT CROCHET V3 HOOK BRACKET 30014780
Rep. Qté. Description Designation REFERENCE
