Socamel ERGOSERV - Dimensions

8
CHAPITRE 2 F SECTION 2 GB
ERGOSERV V3 F/GB13-02-12 indice K
PRESENTATION
 COTES
PRESENTATION
 DIMENSIONS
Modèle
(code produit)
Model
(product code)
Nbre de
niveaux
Nbr. of
levels
Nbre de
plateaux maxi
Maximumnumber
of trays
Pas Paroi ou rack
Step size of middle
wall or rack
Passage utile entre
les plateaux plats
Clearance between
at trays
Passage utile entre
les plateaux à bosses
Clearance between
trays with bumps
Poussée / tirée /
mouvement (daN)
Push / pull /
Motion (daN)
MINI
04750016 2x8 16 78 74 76 2/2/1.5
JUNIOR
04750020 2x10 20 95 90 92 3/3/2
04750024 2x12 24 78 74 76 3/3/2
04750019 9+10 19 95 90 92 3/3/2
04750023 11+12 23 78 74 76 3/3/2
04750130 10x3 30 95 90 92 4/4/2.5
04750036 12x3 36 78 74 76 4/4/2.5
SENIOR
04750026 2x13 26 90 86 88 4/4/2.5
04750030 2x15 30 78 74 76 4/4/2.5
04750025 12+13 25 90 86 88 4/4/2.5
04750029 14+15 29 78 74 76 4/4/2.5
l1
l2
H2
75
h1
h3
L2
L1
* Tolérance : +/- 2%
* Tolerance : +/- 2%

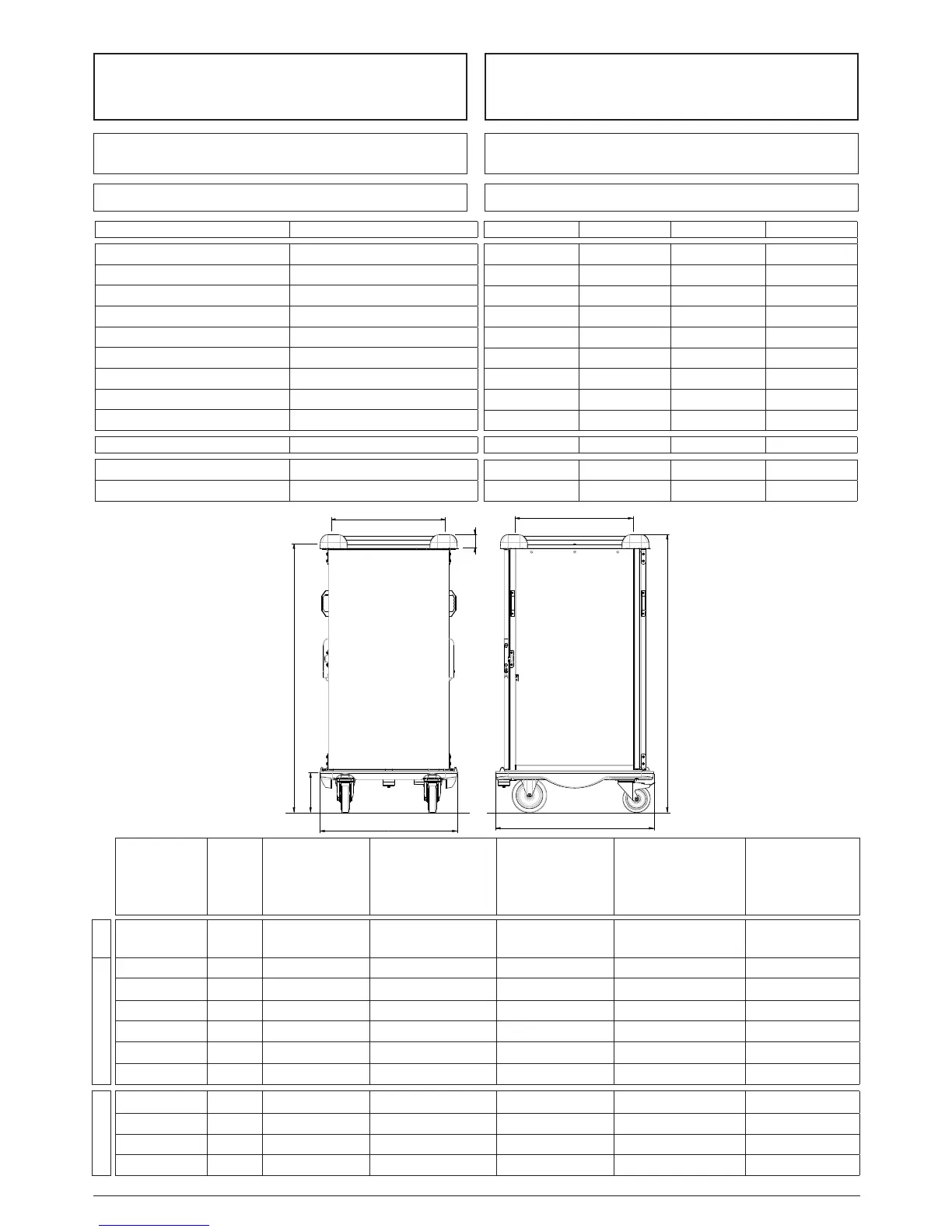

ENCOMBREMENTS FLOOR SPACE REQUIREMENTS MINI JUNIOR JUNIOR 30/36 SENIOR
Hauteur hors galerie (h1) en mm Height without railing (h1) in mm 1001 1321 1321 1555
Hauteur avec galerie (H2) en mm Height with railing (H2) in mm 1056 1376 1376 1610
Hauteur bande de contact (h3) en mm Height contact surface (h3) in mm 229 229 229 229
Longueur intérieure (l2) en mm Inside length (l2) in mm 750 750 750 750
Longueur extérieure (L2) en mm * Outside length (L2) in mm* 920 920 1014 920
Largeur intérieure (l1) en mm Inside width (l1) in mm 680 680 680 680
Largeur extérieure (L1) en mm * Outside width (L1) in mm 795 795 870 795
Poids à vide en kg Weight empty in kg 115 140 180 162
Hors tout en mm (L1xL2xH2) Dimensions (L1xL2xH2) in mm 920x795x1060 920x795x1369 1014x795x1369 920X795X1611
COLISAGE PACKAGING MINI JUNIOR JUNIOR 30/36 SENIOR
LxPxH en mm LxWxH in mm 1000x850x1221 1000x850x1530 1000x850x1530 1000x850x1700
Poids Brut en kg Navette + Borne Gross weight in kg cart + station 310 330 410 360
