Socamel ERGOSERV - Page 13

13
CHAPITRE 2 F SECTION 2 GB
ERGOSERV V3 F/GB13-02-12 indice K
 ROUES ET PARE-CHOCS 30/36 MINI
BP7 - 38148 RIVES CEDEX - FRANCE
Tel: 33 4 76 91 21 21 - Fax: 33 4 76 91 21 31
Ce document est la propriété de SOCAMEL. Il ne peut être copié ou distribué sans son autorisation écrite. / All rights reserved. This document may not be copied or transferred without the prior written consent of SOCAMEL.
DESSOUS STD 36 PLTX V3 30019231 - A
Description : Reference : Rev. :
ERGOSERV
Dessiné le:17/03/2009 16:31:00
1/6 A3 1/2
Dessiné par:inv2
EchelleFormatFolio
Famille :
Traitement: Validé le: --/--/--
Matière: Validé par:-
Observation:- T.G. : Js13
Description de la modification Modifié par Modifié le
- - 17/03/2009 16:37:00
Rep. Qté. Description Référence Révision
1 1 PARECHOC 36 PLTX V3 60019246 - A
2 2 RENFORT ROTOMOULE 36 PLX V3 TUBE INOX 60019245 - A
3 2 ROUE FIXE D200 ZN+INOX 50008640 - - B
4 8 VIS CHC M10x20 12681020 - A
5 2 CALE DE ROUES PVC EP. 6MM 17455813 - B
6 2 CALE DE ROUES PVC EP.20MM 60003822 - - B
7 2 ROUE D.160 PIV BLOCAGE FREIN ZN+ 50008898 - A
8 8 VIS CHC M10x65 12681065 - A
9 1 ENS PEDALE DEPORTE BERLIN DPS581 30013011 - D
10 1 MONTAGE IR V3 30014554 - B
11 1 SUPPORT GALET + DETECTION + TE V3 30014578 - E
1
2
3
4
5
6
7
8
9
10
11
PRESENTATION PRESENTATION

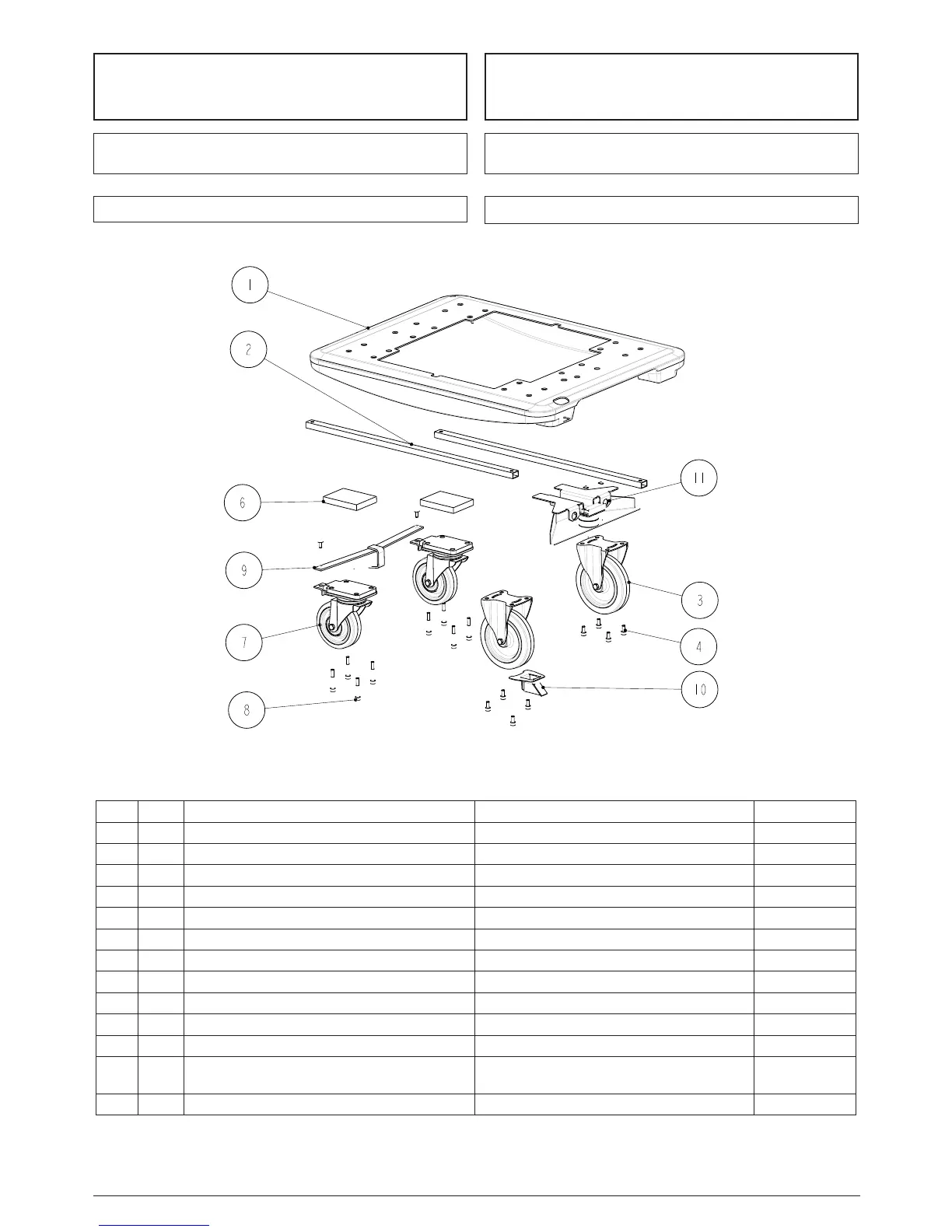

 WHEELS AND BUMPERS -30/36 MINI-
1 CAPTEUR NAVETTE MAGNET 50011956
11 1 SUPPORT GALET + DETECTION BRACKET FOR CENTER ROLLER 30014578
10 1 INFRAROUGE IR REFLECTOR 30014554
9 1 ENSEMBLE PEDALE DEPORTÉE DISENGAGEABLE CASTORS BAR 30013011
8 2 ECROU NYLSTOP M4 INOX M4 NYLSTOP NUT 12190004
8 8 Vis CHC M10x65 M10X65 CHC SCREW 12681065
7 2 ROUE PIV A/FREIN D160 ZN+ D160 SWIVEL CASTOR WITH BRAKE 50008898*
6 2 CALE DE ROUE PVC EP.20MM SPACER 20mm 60003822
6 2 CALE DE ROUE PVC EP.6MM SPACER 6mm 17455813
4 8 Vis CHC M10x20 M10X20 CHC SCREW 12681020
3 2 ROUE FIXE D200 ZN+INOX D200 FIXED CASTOR 50008640*
2 2 RENFORT ROTOMOULE 30/36 MINI RENFORCEMENT PIPE -30/36 MINI- 60019245
1 1 PARE-CHOCS 30/36 MINI ROTOMOULDED LOWER BUMPER -30/36
MINI-
60019246*
Rep. Qté. Description Designation REFERENCE
* ATTENTION: Pièces d’usure ou de renouvellement, se référer aux CGV. * CAUTION: wear parts or renewal parts, see the warranty.
